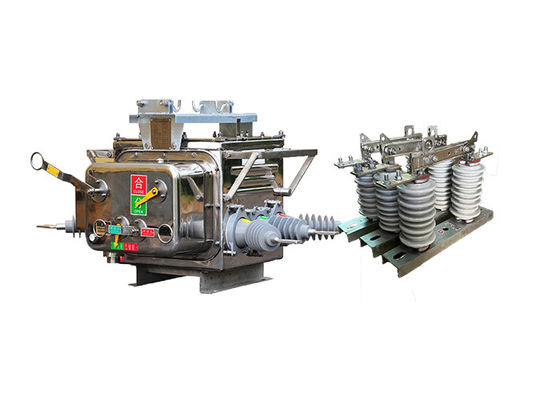

スマートコントローラ付き15kV電気真空断路器 高電圧フックスティックで簡単に設置

スマートコントローラ付き15kV電気真空断路器 高電圧フックスティックで簡単に設置

製品説明:

ZW20-12(F) 真空断路器は,三相交流50Hz,10kV配電線に適しています.

ZW20-12 屋外高電圧AC リアルエアブレーカーボディ,境界制御装置,PDA ハンドヘルドコンピュータなどで構成されています.航空プラグと外密閉制御ケーブルで電気的に接続されています.

ユーティリティ・モデルには故障検出,保護制御,通信機能がありますそして,故障発生後非常に短い時間以内に,故障ゾーンの分離と健康ゾーンの通常の電源供給を自動的に完了することができますシステム機器情報検索,ユーザー情報,配送システム 地理情報システム 維持状態 コンピュータ支援配送自動化のオンライン表示 高度な段階.

GW9-10高電圧フックスティックは,通常,高電圧送電・配送システムで,保守または修理作業のためにネットワークのセクションを隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

高電圧と電流に対応するように設計され,極端な温度,風などの環境条件にさらされている屋外に設置されています.,耐久性のある材料で作られています 鋼やアルミなどです

高電圧の電子フックスティックは,特定のアプリケーションと要求に応じて,さまざまな種類と構成があります.例えば,いくつかのフックスティックは,室内使用のために設計されています.他のものは屋外での使用に適しています手動で操作するように設計され,他のものは自動化され,遠隔操作が可能です.

ハックスティックは,回路を隔離する主な機能に加えて,その状態 (開いているか閉ざされているか) を視覚的に示すなど,他の重要な特徴も備えています.隔離器が開いているときに回路が電源化されないことを確認.

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.



制御装置の特徴:

保護,自動制御,チェック/クエリ,通信,ソフトウェア管理などの機能を持つインテリジェントターミナルコントローラ

1 完全機能

●完璧なライン保護,リモコン,アラーム,リモートモニタリング,その他の機能

2 低コストで実用性

通信ハードウェアの投資なしでGSMネットワーク,SMSサービスを開くためにSIMカードを購入;

指定された携帯電話の使用,情報暗号化,パスワード検証,その他のセキュリティ手段

GSMモジュールは,携帯電話番号を指定することができます.

・リモコンや他の制御点のためのテキストメッセージを暗号化します. ・リモコンなどの生命を制御するテキストメッセージを暗号化します.

システム制御の安全性を確保し,不具合を防ぐために,学校リモコンモードに戻る.

4 簡単に構築できるシステム

· 通信線を設置し,通信線をデバッグする必要はありません.

単にSMSインテリジェントモニタリング端末を正しくインストールし,SIMカードを挿入し,指定された携帯電話番号を設定して,システムが動作を開始します.

5 モバイルモニタリング いつでも どこでも

■信号がある場所では,特殊な監視員を必要とせず,リアルタイムで監視および表示することができます.


特徴:

1 強固な防腐能力,高温と低温に対する強い耐久性,燃焼と爆発の危険性がない.

2 完全に閉ざされた構造で,箱はSF6ガスで満たされ,密封が良好で,高温や湿度のある地域に適しています.

接続端末が対応端末に接続され,情報分析のためのインテリジェント制御装置の出力電流と比率が調整できます.

操作メカニズムは新鮮でシンプルで 小さくて軽くて 安全で信頼性の高いものです

5 この 殻 は",エネルギー 貯蔵 庫","点",および"結合"状態 を 顕著 に 示す.

適用:

1電力配給サブステーション: ZW20スイッチは,屋内および屋外の両方で,電源配給サブステーションで一般的に使用されています.配送ネットワークの障害防止.

2工業設備: ZW20スイッチは,中電圧電源配給が必要な工業設備で使用されます.電気機器の制御と保護に使用されます.モーターなどトランスフォーマーと発電機

3商業用建物:このスイッチは,ショッピングモール,オフィス・コンプレックス,病院など,信頼性と安全性の高い電力配給のために商業用建物で使用されています.効率的な負荷切り替えを保証し,重要な電気負荷を保護します.

4.再生可能エネルギーシステム: ZW20スイッチは太陽光発電所や風力発電所などの再生可能エネルギーシステムに適しています.このシステムの中電圧回路の切り替えと保護を容易にする.

5鉄道電化:このスイッチは,鉄道電化プロジェクトで,鉄道網への電源供給を制御し保護するために使用されます.列車運行に信頼性と安全性を保証する.

6鉱山作業: ZW20スイッチは,地下および地表鉱山における電気機器および電力配送ネットワークを制御および保護するために鉱山作業に使用されます.

7.データセンター:このスイッチは,重要なITインフラストラクチャの信頼性の高い電力配給と保護を確保するためにデータセンターで使用されます.効率的な負荷切換と電気障害に対する保護.

8石油・ガス産業:ZW20スイッチは,精製工場,パイプライン,オフショアプラットフォームの電気機器の制御と保護のために,石油・ガス産業で適用されています.

9インフラストラクチャプロジェクト: スイッチは,空港,港,スタジアムなどの様々なインフラストラクチャプロジェクトで,信頼性の高い電力配送と保護のために使用されています.

10水と排水処理施設: ZW20スイッチは,水と排水処理施設で使用され,ポンプステーション,処理施設,配送ネットワーク.




状態:

1. ZW20-12(F) オートマティック真空断路器は, -40 °Cから +70 °Cまでの広い環境気温範囲内で信頼的に動作するように設計されています.この温度容量により,断路器は様々な気候条件で効果的に動作できます.

2断路器は海面から3000mを超える高度に設置するのに適しています.この高度互換性により,異なる地理的な位置に柔軟に配置できます.

3.ZW20-12(F) 断路器は,塵,煙,腐食性ガス,蒸気,または塩噴霧による環境空気の汚染に耐えるように構築されています.汚染レベル基準を満たすように設計されています断路器は,厳しい環境でも耐久性を持ち,機能し続けることを保証します

4最大風速容量34m/s (シリンダーの表面で700Paに相当する) で,断路器は性能や安定性を損なうことなく強い風に耐える.この風速抵抗は,極端な天候条件下で断路器の信頼性の高い動作を保証します.

5断路器は,外部の振動や地面の動きが性能に影響を最小限に抑えるように設計されています.その 構造 と 内部 の メカニズム は,振動 を 吸収 し,抑制 する よう に 設計 さ れ て い ます外部からの干渉の影響を受けないようにします.

6.ZW20-12(F) 断路器は,二次システムにおける誘発された電磁気干渉 (EMI) を制限するように設計されています.二次システムにおける誘発されたEMIの振幅は1.6kVを超えない.,断路器が他の接続された機器の動作を妨げるような過剰な電磁障害を発生させないことを確保する.




技術パラメータ:

ZW20-12 (F)

GW9-10
