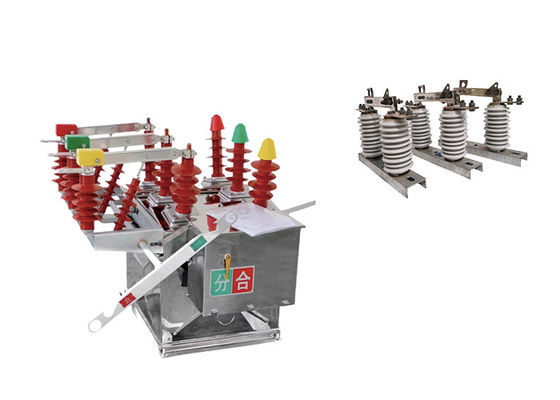

産業用真空回路断路器 手動/自動制御 屋外用GW9シリーズセラミックフックスティックとマッチ
製品説明:
ZW8-12屋外高電圧交流真空断路器は,3相交流屋外高電圧スイッチ装置で使用するために特別に設計されています.都市部や農村部における電源配送システムに適しており,定電圧は12kV,定周波は50Hzです..
ZW8-12断路器の主な機能は,配送システム内の負荷電流や短回路障害電流をオンまたはオフにする.障害電流を中断し,電気機器を保護することで,電力網の安全で信頼性の高い動作を保証します..
電力システムで最も広く使用されている製品の一つとして記述されています.その広範な採用と使用は,その実証されたパフォーマンス,信頼性,電力配送の様々なアプリケーションにおける成熟度.
ZW8-12の断路器は,動作の安定性で知られています.それは一貫したパフォーマンスを提供し,屋外装置の環境条件に耐えるように設計されています.困難な屋外環境でも信頼性の高い切換操作を保証する.
GW9-10セラミックフックスティックは,上空電源配送線の部分を保守または修理のために隔離するために使用される電気スイッチの一種である.通常は高電圧の電気システムで使用されます電力事業者が長距離で電力を送るために使用する電池などです.
スイッチは電源塔や電極などの上空構造に設置され,屋外電源システムで遭遇する厳しい環境条件に耐えられるように設計されています.垂直方向で,または上下の動きで,通常銅または他の導電性材料で成るスイッチコンタクトを接続または解除する.
ハックスティックは,送電線に目に見える断断を図るように設計され,電撃や機器の損傷のリスクなしに,保守スタッフが安全に線路で作業できるようにします.他の安全装置と併用されることが多い電気システムとそれに働く人々を保護するために 接続スイッチや電波停止装置など
GW9-10シリーズの隔離スイッチが真空断路器で使用できる場合の使用のダブル効果!!
利点:
1. これはCT23型スプリングエネルギー貯蔵操作メカニズムを装備しています. エネルギー貯蔵,開閉はモーターまたは手動で達成できます.
2.ZW8-12GはZW8-12ブレーカーと分離器から構成され,組み合わせブレーカーと呼ばれるもので,セクションライザーとして使用できます.
3断片器の構造は,タンクに組み立てられた3相,金属タンクに閉じ込められた3相真空弧消し室,各相間と各相間の隔離材料はSMCで作られています.
4信頼性の高い性能と高い隔熱強度
状態:
1環境温度: 断路器は, -15°Cから+40°Cの温度範囲内で動作するように設計されています.これは, -15°C から +40°C まで 低温 の 環境 で 効果的に 機能 する こと を 意味 し ます..
2風圧: 断路器は,風速34m/sに相当する最大700Paの風圧に耐える.この回路断片が安定し,強い風の影響を受けないことを保証します.
3高さ: サーキットブレーカーは,海面から1000mまでの高さで設置するのに適しています.この高さ範囲内で信頼性のある動作のために設計されています.
4震動強度: 断路器は,震動強度スケールで最大8の強度レベルでの地震活動に耐えるように設計されています.このレベルまで 地震の振動の影響を受けない状態で 動作し続けることを保証します.
適用する
1配送システム:ZW8-12断路器は,都市および農村の10kV電力網における配送システムの制御と保護において重要な役割を果たします.負荷電流をオンまたはオフに切り替えるために責任があります消費者に信頼性の高い電力配給を保証する.
2電源サブステーション: 電気配電線が配電網に接続されている電源サブステーションでは,回路断片が頻繁に使用されます.装置の隔離と保護に役立ちます安全な効率の良い電源交換装置の運用を可能にします.
3産業用電源システム: 製造業,鉱業,大規模なインフラプロジェクトなどの高電力需要産業高電圧電源システムを制御し保護するために ZW8-12 断路器を使用します負荷電流を管理し,短回路の欠陥電流から機器を保護するのに役立ちます.
4風力や太陽光発電などの再生可能エネルギー源の採用が増加するにつれてZW8-12の断路器は,再生可能エネルギー発電に関連する高電圧スイッチ装置システムに応用されています再生可能エネルギーの効率的なグリッドへの統合を支援し,発電施設の安全な運用を保証します.
5石油・ガス産業: 石油・ガス産業では,ポンプ,圧縮機,パイプラインなどの電気機器を切り替えて保護するために,屋外真空断路器を使用しています.
構造:
1表面は,模具の"度伸縮形状技術を用いて加工され,IP4Xの保護レベル,高い機械的強度,美しい外観,簡単に設置できます耐腐蝕性があるため,耐腐蚀性も高い.ステンレス鋼または高品質の鋼板のスプレー処理が選択できます.
2. 切断スイッチ (オプション) は,配送ラインの保守中に明らかな切断点を持つZW8切断機体ユニットに従って設計されています.切断スイッチと断路スイッチの間には,誤動作を防ぐための機械的なロック装置がある..
技術パラメータ:
ZW8-12
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
GW9-10
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
