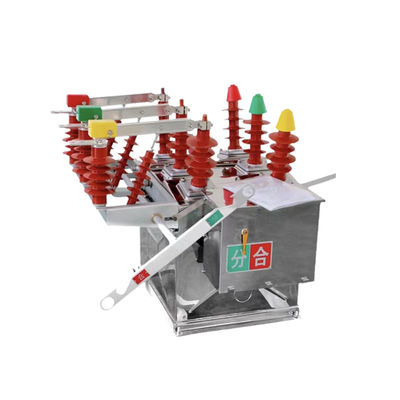

ZW8-12シリーズ 屋外 630A 12kV 真空回路断片 ステンレス鋼 インテリジェント 自動 真空負荷スイッチ
製品説明:
ZW8-12 室外真空断路器は,名電圧12kVと名周波数50Hzの3相交流室外高電圧スイッチ機器に適しています.主に10kVの都市および農村電力網の配送システムで使用され,負荷電流や短回路障害電流をオンまたはオフに切り替える電力システムで最も広く使用され,成熟し,安定した製品です.
適用:
1電力配送: 電気配送システムでは,配送トランスフォーマー,フィッダー,その他の機器を切り替えて保護するために,屋外真空断路器が広く使用されています.常 に 屋外 の 柱 に 設置 さ れ て いる変電台とスイッチ装置
2電力事業の規模での再生可能エネルギー: 電力事業の規模での再生可能エネルギープロジェクト,例えば風力発電所や太陽光発電所では,インバーターやその他の機器の切り替えと保護のために,屋外真空断路器が使用されます..
3鉄道システム: 電気機器の切り替えと保護のために,信号システムや鉄道インフラなどの鉄道システムで使用される屋外真空断路器.
4鉱山作業:外部の真空断路器は,外部の厳しい環境で電気機器を切り替えて保護するために,鉱山作業で使用されます.
5石油・ガス産業: 石油・ガス産業では,ポンプ,圧縮機,パイプラインなどの電気機器を切り替えて保護するために,屋外真空断路器を使用しています.
特徴:
1汚染に耐える能力があり,空気とエポキシ樹脂複合隔熱からなる内部隔熱があります.
2春に貯蔵されたエネルギー操作メカニズムで装備されている.
3単面 (左側) または双面切断スイッチと外部電源変圧器 (PT) で装備できます.
状態:
周りの温度:-40°C~+70°C (日平均気温は+40°Cを超えない)
高さ:>1000m (最大3000m)
周りの湿度:日平均相対湿度95%以上,平均月間相対湿度
汚染レベル:レベルIV
最大風速:700Pa (風速35m/sに相当する)
地震強度: 8級
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
