高電圧真空回路断片器 インテリジェント境界真空負荷スイッチ IEC62271-10 産業配送用
製品説明:

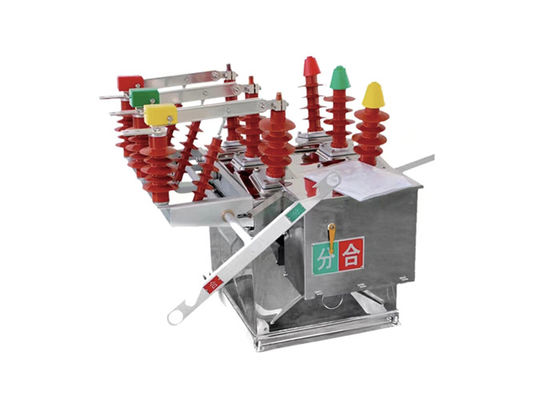

ZW8-12 屋外真空断路器は国際基準に準拠して設計され,先進技術を用いて製造されています.630Aまでの電流20kAまでの短回路断片電流
断路器は,真空断路器,操作メカニズム,制御システムを含むいくつかの主要な部品で構成されています.電気の電流を中断する責任があるこれは,アーチを防止し,信頼性の高い動作を保証する,真空で動作するように設計されています.
操作メカニズムは,断路器の開閉を担当し,手動または電気操作が可能である.制御システムは,断片を監視し,操作者にフィードバックを提供します断片の状態を監視し,故障を検出することができます.
ZW8-12 屋外真空断路器は,高度な信頼性と最小限の保守を必要とするように設計されています.それは長い使用寿命があり,厳しい屋外環境に耐えることができます.幅広い用途で使用するのに適している.
利点:
1. これはCT23型スプリングエネルギー貯蔵操作メカニズムを装備しています. エネルギー貯蔵,開閉はモーターまたは手動で達成できます.

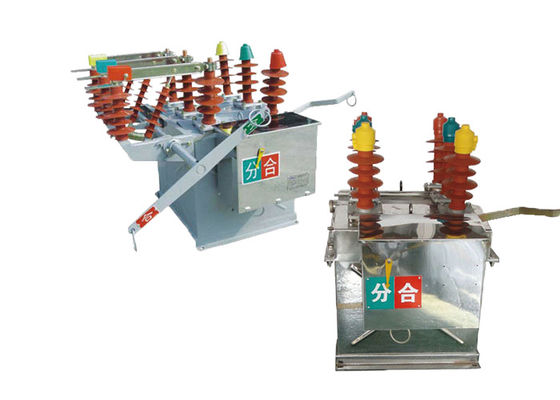

2.ZW8-12GはZW8-12ブレーカーと分離器から構成され,組み合わせブレーカーと呼ばれるもので,セクションライザーとして使用できます.
3断片器の構造は,タンクに組み立てられた3相,金属タンクに閉じ込められた3相真空弧消し室,各相間と各相間の隔離材料はSMCで作られています.
4信頼性の高い性能と高い隔熱強度
構造:
1模具ベースの"度伸縮形状技術: 蓋の上部カバーは,先進的な"度伸縮形状技術を使用して製造されています.高度な機械的強度を保証するIP4X 保護グレード,美学的な外観.この技術は安装も容易にする.さらに,箱は,腐食や腐食に耐える.ステンレス鋼または高品質の鋼板のスプレー処理の間で選択することができます..
2.切断スイッチ (オプション):ZW32-12真空断路器は,選択的な切断スイッチ機能を提供しています.このスイッチは,ZW8スイッチボディユニットに基づいて特別に設計されています.配送ラインのメンテナンス中に便利でよく見える断線点として機能します誤操作を防ぐために,切断スイッチと断路器の間には機械的な接続装置が組み込まれています.これは安全性を向上させ,事故による操作のリスクを最小限に抑える..
適用:
1配送システム:ZW8-12断路器は,都市および農村の10kV電力網における配送システムの制御と保護において重要な役割を果たします.負荷電流をオンまたはオフに切り替えるために責任があります消費者に信頼性の高い電力配給を保証する.
2電源サブステーション: 電気配電線が配電網に接続されている電源サブステーションでは,回路断片が頻繁に使用されます.装置の隔離と保護に役立ちます安全な効率の良い電源交換装置の運用を可能にします.
3産業用電源システム: 製造業,鉱業,大規模なインフラプロジェクトなどの高電力需要産業高電圧電源システムを制御し保護するために ZW8-12 断路器を使用します負荷電流を管理し,短回路の欠陥電流から機器を保護するのに役立ちます.
4風力や太陽光発電などの再生可能エネルギー源の採用が増加するにつれてZW8-12の断路器は,再生可能エネルギー発電に関連する高電圧スイッチ装置システムに応用されています再生可能エネルギーの効率的なグリッドへの統合を支援し,発電施設の安全な運用を保証します.
5電力会社:電力会社は,高電圧の送電・配送ネットワークを管理・保護するために,ZW8-12の断路器に頼っています.負荷電流を効果的に制御し,故障を防ぐことで,電力網の全体的な信頼性と安定性に貢献します.
状態:
1温度: 断路器は,指定された温度範囲内で動作するように設計されています.通常,環境温度は -40 °Cから +40 °Cまで対応できます.この温度帯は,極端な寒さや暑さの両方をカバーします各地域において最適なパフォーマンスを確保する.
2湿度: ZW8-12 断路器は,高湿度に対応するように設計されています.それは,40°Cまでの温度で,相対湿度が95%に達する環境で信頼的に動作するように設計されています.これは,回路ブレーカーが高湿度のある地域で効果的に機能することを可能にします沿岸地域や熱帯気候など
3高さ: サーキットブレーカーは高空での動作に適しており,海面から2000メートルまでの高さで信頼性のある動作するように設計されています.高い地形のある地域や山岳地域での配備に適しています.
4汚染: ZW8-12 断路器は,環境汚染物質に耐えるための防汚染機能で装備されています.その内部隔熱は,空気とエポキシ樹脂複合隔熱を含む遮断器を汚染の影響から保護するこれは,工業地帯や都市環境などの高汚染地域での設置に適しています.
5.UV耐性: 断路器の外部材料とコーティングは,通常紫外線 (UV) 耐性があります.これは,破損やパフォーマンス問題なく,太陽光に長期にわたって曝露に耐えることができる断路器を保証.
技術パラメータ:
| エリアル | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
