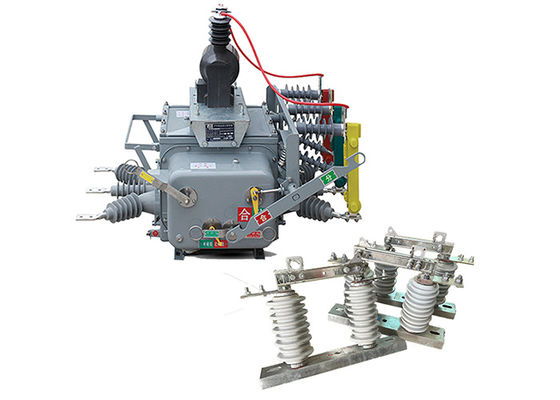

50Hz真空断路器 AC電源再接続器 垂直断路スイッチ付きコントローラ付き断路器 GB1984-2003

50Hz真空断路器 AC電源再接続器 垂直断路スイッチ付きコントローラ付き断路器 GB1984-2003


製品説明:

ZW20-12真空断路器は,3相交流50Hzの屋外高電圧スイッチ機器で,主に農業および都市ネットワークの10kVの屋外配送システムに使用されています.負荷の切り替えに使用されます.負荷断片,過負荷電流,短回路電流,および同様のアプリケーション

全体の構造は3相共通ボックスタイプで,操作メカニズム,導電回路,隔熱システム,密封要素,およびハウジングで構成されています.

配送自動化アプリケーションの要件を満たすために対応するインテリジェント・リモート・ターミナルを装備しています.

GSM SMS機能のインテリジェントコントローラと組み合わせると,ZW20-12(Z) アウトドアインテリジェント高電圧交流真空断路器になります.

断片化コントローラと組み合わせると,ZW20-12(F) 屋外断片化高電圧交流真空断路器になります.

GW9-10垂直ブレーカースイッチは,通常,高電圧伝送および配送システムで,保守または修理作業のためにネットワークのセクションを隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

高電圧と電流に対応するように設計され,極端な温度,風などの環境条件にさらされている屋外に設置されています.,耐久性のある材料で作られています 鋼やアルミなどです

高電圧垂直ブレーカースイッチは,特定のアプリケーションと要件に応じて,さまざまな種類と構成があります.例えば,いくつかの垂直ブレーカースイッチは,屋内での使用のために設計されています機械は,手動で操作できるもの,自動で遠隔操作できるもの.

縦断スイッチは,回路を隔離する主な機能に加えて,その状態 (開いているか閉ざされているか) の視覚的な表示を提供するなど,他の重要な機能も備えています.隔離器が開いているときに回路が電源化されないことを確認.


GW9-10シリーズの隔離スイッチが真空断路器と使用できる場合の使用のダブル効果.



制御装置の特徴:

1. 485/232通信インターフェースを装備したり,光ファイバーまたは無線通信による長距離モニタリングを達成したりできます.再閉後,加速機能があります:永久的な故障によりスイッチが再閉されると.

2永久的な欠陥が発生すると,自動的に加速して,トリップします.

3. リモコン/手動で再ロックし,加速して起動し,再ロックする: ユーザが線を修理して電源を再現した後,速度を上げると.

43つの試みすべてで再閉する遅延時間は調整できます.

5起動/再閉回路は誤った操作を防止するように設計され,再閉防止機能を有する.

6ゼロシーケンスの電流は ゾーン内外の断層を区別できる

7リモコンの起動/再閉は誤操作を防ぐ設計です.




適用:

1サブステーション: ZW20-12 断路器は,主要配送システムの一部として,屋外サブステーションでしばしば使用されます.トランスフォーマーなどの電気機器を保護し制御するために使用されます.発電機とバスバー

2配送ネットワーク:この断路器は,高電圧電力が複数の場所に配給される屋外配送ネットワークに適しています.障害電流を中断し,ネットワークの障害区画を隔離することで,信頼性と安全性の確保に役立ちます.

3工業施設:ZW20-12断路器は,工場,製造工場,鉱山などの工業施設で見られる屋外高電圧システムで使用されます.重要な電気機器を保護し,電源の継続性を保証します.

4.再生可能エネルギー装置:風力発電所や太陽光発電所などの屋外再生可能エネルギー装置では,ZW20-12の断路器は,電気インフラストラクチャを保護し,再生可能エネルギー源で生成される電力を切り替えるために使用されます..

5鉄道:この断路器は,鉄道電化に関連した屋外高電圧システムで使用されます.それは,鉄道システムへの安全で信頼性の高い電源供給を保証します.空気連鎖システムと牽引サブステーションを含む.

6石油・ガス産業:ZW20-12断路器は,石油・ガス産業内の屋外高電圧システムで使用されます.海上プラットフォームの電気機器を保護し,電力の配電を制御するために使用されます精製工場やポンプステーション

7インフラストラクチャ プロジェクト: ZW20-12 断路器は,空港,港,電力配線などの様々な屋外インフラストラクチャプロジェクトに適しています.重要なインフラを保護し,停電しない電力供給を保証する上で重要な役割を果たします.




特徴:

1.真空中断技術:ZW20-12の断路器は,真空中断器を弧消化媒体として使用する.真空 断断器 は 弧 を 消す に 極めて 効果 的 で,絶好 な 介電 力 を 提供 し ます高圧電流の信頼性の高い中断を保証する

2屋外用途:この断路器は屋外設置用に特別に設計されており,サブステーション,配送ネットワーク,その他の屋外電気システムで使用するのに適しています.厳しい環境 に 耐える よう に 設計 さ れ て いる温度変化,湿度,塵,雨,紫外線にさらされるなど

3高電圧定位:ZW20-12断路器は,高電圧アプリケーションのために設計されており,定位電圧は12キロボルト (kV) です.この電圧レベルで動作する電気システムを処理することができます.

4コンパクト設計: 断路器はコンパクトな設計で,外部のスイッチ機器やサブステーションの配置に簡単にインストールおよび統合することができます.また,コンパクトなサイズにより,スペースを節約し,利用可能な設置面積を効率的に利用できます..

5信頼性の高い動作: ZW20-12 断路器は,信頼性の高い動作のために設計されています.それは高品質の材料,精密なエンジニアリングの部品,安定かつ効率的な切り替え作業を保証する高度なメカニズム障害や故障のリスクを最小限に抑える.

6セキュリティ機能: 断路器には,操作者とシステムの安全性を高めるためのセキュリティ機能が装備されています.これらの機能には,不正な操作を防止するための相互ロックメカニズムが含まれます.状態情報を提供する機械的および電気的指示器電気部品に 偶然接触しないように

7遠隔制御と監視: ZW20-12 断路器のいくつかのバージョンは,遠隔制御と監視機能をサポートすることがあります.これは,中央制御室から,または監視制御とデータ取得 (SCADA) システムを通じて,便利な操作と断路器の監視を可能にします.システム管理と保守を強化する.

状態:

1標高2000メートル

2室外温度: -30°C~+55°C

最大の年間平均気温は20°C

最大日平均気温は30°C

3比較的湿度: 95% (25°C)

4地震容量:地表加速0.3g

垂直加速 0.15g

3つのシナス波で作用している間

安全性要因 167

5. 地震強度は,7度

6最大日間気温差:25°C

7設置場所:屋外,10kVの空気線,利用者の責任の境界点

8接地方法:中立点が触れない,弧圧縮コイル接地と低抵抗接地



技術パラメータ:

ZW20-12 (F)
