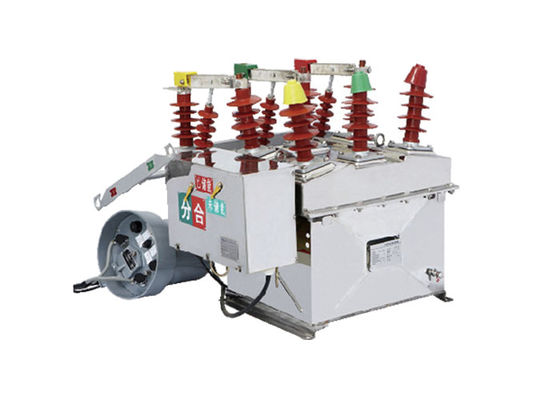

12kVの屋外真空断路器 不同鋼製 3極の屋外強力真空断路器 銀色
製品説明:
ZW8-12 屋外 AC 高電圧真空断路器は主に,断断および閉じる負荷電流に使用されます.超負荷電流と短回路電流 屋外12kV3相交流電流50Hz電源システム常勤な利用にも適しています.この製品は,サブステーション,工業施設,鉱山施設に適しています.保護と制御のために頻繁に動作する機会.
特徴:
1 汚染防止能力,空気への内部隔熱,エポキシ樹脂複合隔熱
2 ミサイルエネルギー貯蔵装置を搭載している.
3 片側 (左側) または両側分離スイッチ,外部PTで装備できる.
利点:
1. これはCT23型スプリングエネルギー貯蔵操作メカニズムを装備しています. エネルギー貯蔵,開閉はモーターまたは手動で達成できます.
2.ZW8-12GはZW8-12ブレーカーと分離器から構成され,組み合わせブレーカーと呼ばれるもので,セクションライザーとして使用できます.
3.断片器の構造は,タンクに組み込まれた3相,金属タンクに閉じ込められた3相真空弧消し室,各相間隔と各相間隔の隔離材料がSMCで作られています.
4.信頼性の高い性能と高い隔熱強度
条件:
1環境温度は-15°C~+40°C
2風圧:≤700Pa (風速34m/sに相当する)
3標高:≤1000m
4地震強度:≤8
汚れた空気は3度目で,頻繁に激しい振動は禁止されるべきです.
技術パラメータ:
| エリアル | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) | 最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
