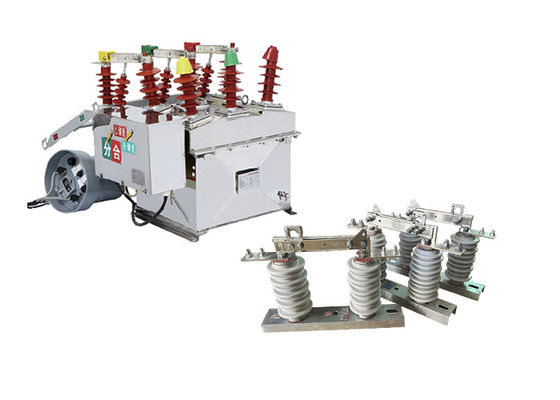

1000A/1250A 外部AC真空断路器 オーバーヘッド切断スイッチで使用される 機械耐久性10000倍

1000A/1250A 外部AC真空断路器 オーバーヘッド切断スイッチで使用される 機械耐久性10000倍

製品説明:

ZW8-12屋外真空断路器は,高電圧スイッチ装置の屋外使用のために設計された特定のタイプの断路器である.特別に適した 3 段階のAC 屋外高電圧スイッチ機器の 12kV の名電圧と名周波数 50Hz.

ZW8-12 断路器の主な機能は,10kVの都市および農村電力網の配送システムを制御し保護することです.負荷の電流をオンまたはオフに切り替えるだけでなく,電源システムで発生するショート回路の欠陥電流を中断する責任.

真空断路器として,切換作業中に開くとき形成される弧を消すために真空断路器を使用します.真空中断器は,信頼性の高い弧中断能力を提供し,高い介電性強度と優れた電気性能で知られています.

ZW8-12 断路器は,電源システムで最も広く使用され,成熟し,安定した製品の一つと考えられています.これは,それが成功の長い歴史を持っていることを意味しています.広範囲にわたる現場展開厳格なテストを受け,性能と安全性に関する必要な業界基準を満たしています.

GW9-10 屋外ヘッド・脱線スイッチは,通常,高電圧伝送・配送システムで,保守・修理作業のためにネットワークの部分を隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

高電圧と電流に対応するように設計され,極端な温度,風などの環境条件にさらされている屋外に設置されています.,耐久性のある材料で作られています 鋼やアルミなどです

屋外ヘアヘッド切断スイッチは,特定のアプリケーションと要件に応じて,さまざまな種類と構成があります.例えば,一部の VEIは室内使用のために設計されています.他のものは屋外での使用に適しています手動で操作するように設計され,他のものは自動化され,遠隔操作が可能です.

隔離回路という主な機能に加えて,屋外空中切断スイッチは他の重要な機能も備えています.その状態の視覚的な表示 (開いているか閉ざされているか)隔離器が開いているとき電路が電源化されないようにします.

GW9-10シリーズの隔離スイッチが真空断路器で使用できる場合の使用のダブル効果!!

適用:

1電力配送: 電気配送システムでは,配送トランスフォーマー,フィッダー,その他の機器を切り替えて保護するために,屋外真空断路器が広く使用されています.常 に 屋外 の 柱 に 設置 さ れ て いる変電台とスイッチ装置

2電力事業の規模での再生可能エネルギー: 電力事業の規模での再生可能エネルギープロジェクト,例えば風力発電所や太陽光発電所では,インバーターやその他の機器の切り替えと保護のために,屋外真空断路器が使用されます..

3鉄道システム: 電気機器の切り替えと保護のために,信号システムや鉄道インフラなどの鉄道システムで使用される屋外真空断路器.

4鉱山作業:外部の真空断路器は,外部の厳しい環境で電気機器を切り替えて保護するために,鉱山作業で使用されます.

5石油・ガス産業: 石油・ガス産業では,ポンプ,圧縮機,パイプラインなどの電気機器を切り替えて保護するために,屋外真空断路器を使用しています.

構造:

1.真空中断器:真空中断器は断路器の心臓部である.それは真空室内に密閉された固定接触と移動可能な接触から成ります.断路器が動作するとき,接触者は分離し,弧を作り出す.真空断路器の役割は弧を消し,電流の信頼性の高い中断を提供します.

2操作メカニズム: 断路器は,接触口を開閉する操作メカニズムを備えています.スプリングメカニズムなどの様々なメカニズムを使用できます.水力装置電気磁気操作メカニズムは,スムーズかつ信頼性の高い断路器の動作を保証します.

3隔熱封筒: 断路器は隔熱封筒に設置されており,湿気,塵,汚染物質などの外部要因から保護されます.壁は,通常,要求される介電強度と隔熱特性を維持するために高品質の隔熱材料で作られています..

4制御・保護システム:ZW8-12の断路器には,その動作を監視・制御するための制御・保護システムが組み込まれています.このシステムは,さまざまなセンサー,リレー,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源異常状態を検出する制御装置信号入力を与え,スイッチの開閉を開始します.

5接続端末: 断路器には,電源ケーブルやバスバー,電源電源電源電源,電源電源電源,電源電源電源,電源電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電,電,電,電,電,電,電,電,電,電,電流を断路器を通すようにする.

6補助部品と制御部品: 機能強化のために,補助部品と制御部品が断路器に追加されることがあります.これらは補助スイッチを含むことができます.電圧トランスフォーマー電気パラメータの監視,測定,制御に必要な電流トランスフォーマー,その他のアクセサリー.

利点:

1.CT23 春のエネルギー貯蔵動作機構:ZW8-12 断路器はCT23型春のエネルギー貯蔵動作機構を装備している.このメカニズムは,スプリングに蓄積された機械エネルギーを利用し,断路コンタクトの開閉を容易にする操作に柔軟性があり,アプリケーションの特殊な要求に応じて,モーター化または手動操作を可能にします.

2.ZW8-12G コンビネートブレーカー:ZW8-12Gモデルは,ZW8-12 断路器と隔離器からなるコンビネートブレーカーである.この構成により,セクションライザーとして機能することができる.電力配送ネットワークの特定のセクションを保守または故障識別目的で隔離する能力を提供する..

3タンク構造に組み立てられた3相:ZW8-12の断路器にはタンク構造に組み立てられた3相があります.これは,各段階のブレーカーの構成要素が共通のタンクに閉じ込められていることを意味します容器は機械的保護を提供し,断路器の全体的な頑丈性を向上させる.

4バキューム・アーク消し室と隔熱材料:金属タンク内に,ZW8-12断路器には3相のバキュム・アーク消し室が組み込まれています.この室は,回路の中断時に発生する電波を効率的に消すさらに,断路器は,相間や相間隔隔を保証するために,SMC (シート・モールディング・コンパウンド) などの保温材料を使用します.全体の隔熱強度を向上させる.

5信頼性の高い性能と高保温強度:ZW8-12断路器は,信頼性の高い性能と高保温強度で知られています.厳格な性能基準を満たすために設計され試験されています高い隔熱強度により,断路器が電圧に耐える能力が向上し,電圧を隔離する能力が向上します.電気システムの安全性と信頼性への貢献.

状態:

環境温度:-15°C~+40°C
風圧:≤700Pa (風速34m/sに相当)
高さ:≤1000m
地震強度:≤8
汚れた空気は3度目で,頻繁に激しい振動は禁止されるべきです.

技術パラメータ:

ZW8-12


GW9-10
