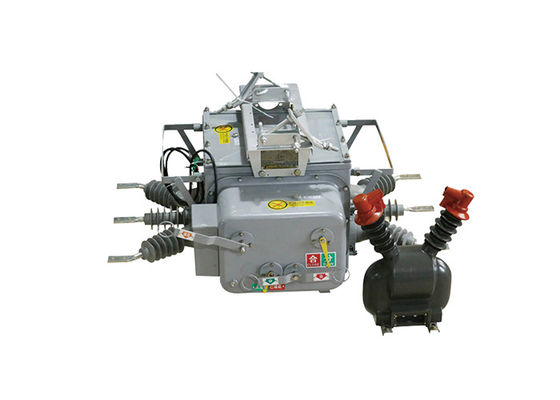

高電圧屋外真空断路器 GB1984-2003 自動/手動 50Hz制御真空断路器
製品説明:
ZW20-12(F) 屋外真空断路器は3相AC 50Hz屋外HVスイッチ機で,主に農村および都市部の10kV屋外配送ネットワークに使用され,分離および組み合わせた負荷電流として,過負荷電流短回路電流など
構造は3相の箱型で,操作メカニズム,伝導回路,隔熱システム,密封要素,殻で構成されています.
配送自動化アプリケーションのニーズを満たすために対応するインテリジェントリモートターミナルをサポートしています
●ZW20-12 (Z) 屋外 インテリジェント 高電圧 AC True Air Breaker GSM ショートメッセージ機能
分割スイッチコントローラZW20-12 (F) と組み合わせ 屋外分割高電圧AC真のエアブレーカー
制御装置の特徴:
1. 485/232通信インターフェースを装備したり,光ファイバーまたは無線通信による長距離モニタリングを達成したりできます.再閉後,加速機能があります:永久的な故障によりスイッチが再閉されると.
2永久的な欠陥が発生すると,自動的に加速して,トリップします.
3. リモコン/手動で再ロックし,加速して起動し,再ロックする: ユーザが線を修理して電源を再現した後,速度を上げると.
43つの試みすべてで再閉する遅延時間は調整できます.
5起動/再閉回路は誤った操作を防止するように設計され,再閉防止機能を有する.
6ゼロシーケンスの電流は ゾーン内外の断層を区別できる
7リモコンの起動/再閉は誤操作を防ぐ設計です.
適用:
1鉱山作業: ZW20スイッチは,地下および地表鉱山における電気機器および電力配送ネットワークを制御および保護するために鉱山作業に使用されます.
2.データセンター:このスイッチは,重要なITインフラストラクチャの信頼性の高い電力配給と保護を確保するためにデータセンターで使用されます.効率的な負荷切換と電気障害に対する保護.
3石油・ガス産業:ZW20スイッチは,精製工場,パイプライン,オフショアプラットフォームの電気機器の制御と保護のために,石油・ガス産業で適用されています.
4インフラストラクチャプロジェクト: スイッチは,空港,港,スタジアムなどの様々なインフラストラクチャプロジェクトで,信頼性の高い電力配送と保護のために使用されています.
5水と排水処理施設: ZW20スイッチは,水と排水処理施設で使用され,ポンプステーション,処理施設,配送ネットワーク.
構造:
1制御器はマイクロコンピュータベースのリレー保護と監視装置です.
2制御器は強い耐候性があり,凝縮防止があります.
3航空用コネクタでスイッチボディに接続されます
4接続の信頼性も高く,保護レベルも高い.
制御器には4つの入力アナログチャネルがあります. 段階A電流,段階C電流,ゼロシーケンス電流,および段階BC電圧.制御器は,これらのアナログ入力値をリアルタイムで監視し,設定値と比較し,ライン障害を決定し,対応するアクションを開始します.
環境条件:
1 環境気温: -40 °C ~ + 70 °C
2 標高: 3000m以上ではない
3 周囲の空気は,塵,煙,腐食性ガス,蒸気,塩の噴霧によって汚染され得る.汚染レベル: IV級:
4 風速は34m/sを超えない (シリンダーの表面で700Paに相当する).
5 スイッチ装置と制御装置の外側からの振動や地面運動は軽微である.
副システムにおける誘発された電磁気干渉の振幅は1.6kVを超えない.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
