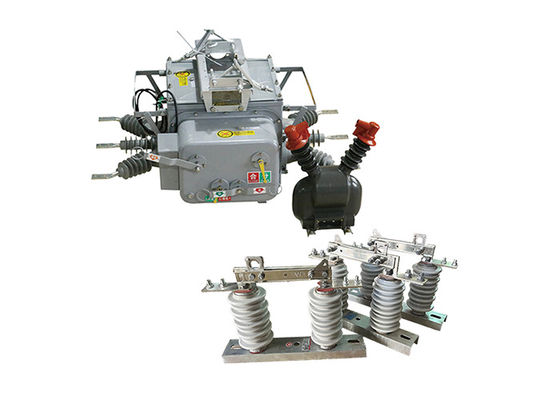

制御器用真空断路器1250A固定型

制御器用真空断路器1250A固定型


製品説明:

ZW20シリーズ境界真空スイッチは,真空環境で動作する電気スイッチの一種である.中電圧アプリケーションのために設計され,電源配送システムで一般的に使用されています.

スイッチは,通常,高品質の材料で作られた堅牢で耐久性のある囲みで構築されています.それは真空中断室,電流輸送コンタクト,制御メカニズムを含んでいます..

スイッチの鍵となる部品は 密閉された真空室で 2つの接触電極を保持しています スイッチが閉じると真空環境は,切換作業中に電弧の形成を防止する.

接触口を開閉するメカニズムが装備されており,モデルとアプリケーション要件に応じて手動または電気操作が可能である.操作メカニズムは,スムーズかつ信頼性の高い切り替え操作を保証します.

ZW20シリーズの境界真空スイッチは,異なるシステム要件に合わせて,さまざまな電圧および電流評価で提供されています.通常は数キロボルトから数十キロボルトまでの中程度の電圧レベルに対応できます.

スイッチは高断裂能力で 欠陥電流を遮断し 電気システムを保護しますスイッチが安全で損傷なく中断できる最大故障電流の観点から割断能力が指定されています.

ZW20シリーズのいくつかのモデルは,高度な制御および監視機能を提供することがあります.これらの機能には,リモコン制御機能,状態表示,故障診断,機能の向上と操作の容易さ.

スイッチで使用されている真空技術は優れた弧消し能力を確保し,中電圧アプリケーションに信頼性と安全性を備えていますスイッチは,厳格な安全基準を満たし,最小限の保守要件で長期的パフォーマンスを提供するように設計されています.

ZW20シリーズの境界真空スイッチは,電力配送サブステーション,工業施設,商業ビルなど,幅広い用途に適しています.負荷の切り替えのために一般的に使用されます中電圧の電気システムでの断熱.

GW9-10オーバーヘッド・脱線スイッチ (GW9-10 overhead disconnect switch) は,電路を保守および修理目的で隔離するために使用される携帯型高電圧の電気スイッチである.通常は中高電圧の電源伝送・配送システムで使用されます.

オーバーヘッドの切断スイッチは,ポータブルに設計されており,必要な場所に簡単に運搬できます.それは高い電圧レベルに対処することができます.通常は数キロボルトから数百キロボルトまで.

スイッチは,電源システムの部分を保守または修理目的で隔離するために使用されます.スイッチが開いているか閉まっているかを示す視覚表示器があります.操作者が回路の状態を知ることを容易にする.

ロードバスター電気隔離器は,回路の切り替わりと隔離を含む幅広い用途に使用され,また,機器の接地および消電に使用することができます.電気的危険から操作者を保護するための安全装置で設計されています電気部品との偶然接触を防止する隔熱材料などです

スイッチは操作が簡単で,操作に必要な訓練は最小限である.交換可能な刃があり,簡単に交換できるため,より柔軟性や汎用性がある.


GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.


制御装置の特徴:

インテリジェント・ターミナル・コントローラには,保護,自動制御,検査/問い合わせ,通信,ソフトウェア管理などの機能がある.

1機能が包括的です

• 回路保護,リモコン制御,アラーム,リモコンモニタリングなどの様々な機能を完璧に実装します.

2低コストと実用性

• GSMネットワークに通信ハードウェアの投資は必要ありません. SIMカードを購入してSMSサービスを起動するだけです.

3複数のセキュリティ対策:

• 指定 の 携帯電話,情報 の 暗号化,パスワード の 確認,その他 の セキュリティ 対策 を 使用 する.

• GSM モジュールは携帯電話番号を指定し,接続された電話からのコマンドのみを受け入れることができます.

• リモコンや他のコマンドの通信メッセージは暗号化されています.

• システム制御の安全性を確保し,誤操作を防ぐために,事前に設定された確認実行確認リモコン制御方法に従います.

4シンプルなシステム構成:

•通信線やデバッグ通信線を設置する必要はありません.

SMS インテリジェント モニタリング 端末を正しくインストールし,SIM カードを挿入し,指定された携帯電話番号を設定すると,システムが起動します.

5携帯監視 いつでも どこでも

• リアルタイムのモニタリングと表示は,モニタリングのためにスタッフを配置する必要なく,信号を持つ任意の場所で行うことができます.



 適用:


1. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.
2自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.
3境界スイッチ:電源の支線では,ZW20-12(F) 断路器が境界スイッチまたは"監視犬"として機能することができます." 支線線を監視し 障害や異常状態から守ります ".
4断路器は,上空配送ネットワークで断路器と断路器として動作することができる.一時的な故障の後,自動的に電力を回復し,故障したセクションを隔離し,停電の影響を最小限に抑える.



構造:

1マイクロコンピュータ リレー保護と監視: ZW20-12 断路器には,マイクロコンピュータベースのリレー保護と監視装置がコントローラとして搭載されています.この先端技術により,正確で知的な故障検出が可能になります断路器の全体的な性能と信頼性を向上させる.

2耐候性および凝縮性: 断路器は,自然的な耐候性および凝縮性に対応するように設計されています.頑丈な材料と保護措置を組み込み,厳しい環境条件でも信頼性の高い動作を保証します耐久性や長寿性を高めます

3航空用コネクタ接続: ZW20-12 断路器のユーティリティモデルは,航空用コネクタを通じてスイッチボディに接続されています.このタイプのコネクターは安全で信頼性の高い接続を提供します制御器とスイッチボディ間の安定した通信と制御を確保する.

4接続信頼性と保護レベルが高い: 断路器は,システム内の一貫性のある安全な電気接続を保証する良好な接続信頼性を提供します. さらに,高度な保護を保証する内部部品と電路を塵,湿気,物理的な損傷などの外部要因から保護します.

5. アナログ入力チャネル: ZW20-12 断路器のコントローラには4つのアナログ入力チャネルが含まれます.これらのチャネルは,A相電流を含む様々な電気パラメータをモニターします.C相電流この値のリアルタイムモニタリングと事前に設定された限界値との比較により,誤差を正確に検出し,適切な対応が可能になります.

6障害の検出と処理: 制御器は電気パラメータを継続的に監視し,固定値と比較して線障害を検出します. 障害が検出されると,管理者は対応する処理を開始します効率的で迅速な保護措置を

環境条件:

環境気温: -40°Cから+70°C

標高:海抜3000mを超えない.

周囲 の 空気 は,塵,煙,腐食 ガス,蒸気,塩霧 で 汚染 さ れ て いる こと が あり ます.汚染 度:レベル IV.

風速は34m/sを超えてはならない (円筒状表面の圧力700Paに相当する).

外部のスイッチ装置や制御装置からの振動や地震活動は無視できます.

副システムに誘発される電磁気干渉の振幅は1.6kVを超えない.




技術パラメータ:

GW9-10
