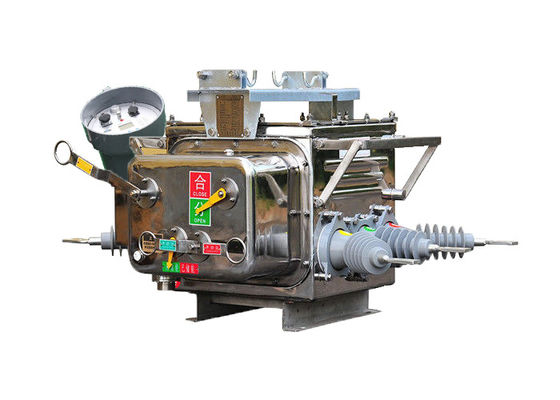

スマートコントローラ付きの高圧真空回路断片機
製品説明:
ZW20-12(F) 境界負荷スイッチは,主に農村および都市部の10kVの屋外配送ネットワークで使用するように設計された3相交流50Hzの屋外高電圧スイッチ機器の一種である.負荷電流を処理するために使用されます.超負荷電流,短回路電流,その他同様のシナリオ
境界負荷スイッチは,操作メカニズム,導電回路,隔離システム,密封要素を含むいくつかのコンポーネントで構成される3相共通箱構造を備えています,これらの部品は 共同で機能し 切断器の効率的かつ安全な動作を保証します
さらに,ZW20-12(F) 境界負荷スイッチは,さまざまな配送自動化アプリケーションをサポートするインテリジェントリモート端末を装備しています.強化された制御と監視能力を可能にする.
さらに,この断路器の別の変種は,ZW20-12(Z) と呼ばれ,それは屋外のインテリジェント高電圧交流真空断路器です.それはGSM短メッセージ機能を組み込み,テキストメッセージによる通信を可能にする.
さらに,ZW20-12(F) 境界負荷スイッチは,分割スイッチコントローラと組み合わせて,屋外分割高電圧交流真空ブレーカーシステムを形成することができる.この組み合わせは,機能とスライク断片の汎用性を高めるより包括的な制御と保護能力を提供します.
制御装置の特徴:
保護,自動制御,チェック/クエリ,通信,ソフトウェア管理などの機能を持つインテリジェントターミナルコントローラ
1 完全機能:完璧なライン保護,リモコン,アラーム,リモコンモニタリング,その他の機能.
2 低コストで実用性:通信ハードウェアの投資なしでGSMネットワーク,SMSサービスを開くためにSIMカードを購入する.
指定された携帯電話の使用,情報暗号化,パスワード検証,その他のセキュリティ手段.GSMモジュールは携帯電話番号を指定することができ,携帯電話の寿命のみを受け入れます.リモコンと他の制御ポイントのためのテキストメッセージを暗号化・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・
4 システム構築が簡単です.通信線を設置し,通信線をデバッグする必要はありません.SMSインテリジェントモニタリングターミナルを正しくインストールし,SIMカードを挿入します.指定された携帯電話番号を設定システムが動きます
5 モバイル 監視 いつでも どこでも: 信号 が ある どの 場所 で も,特別 の 監視 員 の 必要 が ない よう,リアルタイム に 監視 し て 見る こと が でき ます.
特徴:
1汚染に強い耐性,高低温耐性,燃焼や爆発の危険性がない.
2完全に閉ざされた構造で,封筒内にSF6ガスで満たされ,密封性能が優れているため,高温や湿度のある地域で使用できます.
3. 情報分析のためにインテリジェントコントローラーに電流を出力するための電流変圧器 (CT) で装備.変換比は調節可能.そして接続端末は対応する端末ソケットに接続できます.
4操作メカニズムは革新的でシンプルで,小型で軽量で,安全で信頼性の高い操作を保証します.
5外側の外蓋には"エネルギー貯蔵" "開いた状態"と"閉ざされた状態"の 顕著な指標があります
構造:
1マイクロコンピュータベースのリレー保護と監視装置は,断路システムの制御装置として機能します.精密で効率的なリレー保護と監視機能を提供するために,先進的なマイクロコンピュータ技術を使用.
2制御器は,様々な環境条件に耐えるように,強力な耐候性で設計されています.また,凝縮防止装置も装備されています.湿度や湿度のある環境でも信頼性の高い動作を保証する.
3安全で信頼性の高い接続を確立するために,制御器は航空接続器を使用してスイッチボディに接続されます.これらの接続器は高い安定性と耐久性を提供します.制御器とスイッチの間の適切な通信と機能を確保する.
4制御器は優れた接続信頼性を誇っており,信号喪失や障害のリスクを最小限に抑え,高い保護レベルを維持しています.リレーの保護と監視システムの整合性と正確性を確保する.
環境条件:
1. ZW20-12(F) オートマティック真空断路器は, -40 °Cから +70 °Cまでの広い環境気温範囲内で信頼的に動作するように設計されています.この温度容量により,断路器は様々な気候条件で効果的に動作できます.
2断路器は海面から3000mを超える高度に設置するのに適しています.この高度互換性により,異なる地理的な位置に柔軟に配置できます.
3.ZW20-12(F) 断路器は,塵,煙,腐食性ガス,蒸気,または塩噴霧による環境空気の汚染に耐えるように構築されています.汚染レベル基準を満たすように設計されています断路器は,厳しい環境でも耐久性を持ち,機能し続けることを保証します
4最大風速容量34m/s (シリンダーの表面で700Paに相当する) で,断路器は性能や安定性を損なうことなく強い風に耐える.この風速抵抗は,極端な天候条件下で断路器の信頼性の高い動作を保証します.
5断路器は,外部の振動や地面の動きが性能に影響を最小限に抑えるように設計されています.その 構造 と 内部 の メカニズム は,振動 を 吸収 し,抑制 する よう に 設計 さ れ て い ます外部からの干渉の影響を受けないようにします.
6.ZW20-12(F) 断路器は,二次システムにおける誘発された電磁気干渉 (EMI) を制限するように設計されています.二次システムにおける誘発されたEMIの振幅は1.6kVを超えない.,断路器が他の接続された機器の動作を妨げるような過剰な電磁障害を発生させないことを確保する.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
