高電圧電気回路断片 自動制御装置で簡単に操作
製品説明:

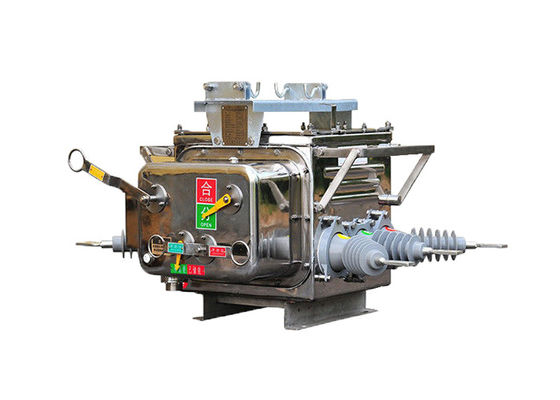

ZW20-12(F) 真空断路器は,3相交流50Hzの10kV配電線に適しています.
ZW20-12屋外高電圧交流真空断路器,セクションライザーコントローラ,PDAハンドホールドコンピュータ,その他のコンポーネントで構成されています.電気 の 接続 は 航空 プラグ や 外 の 密閉 さ れ た 制御 ケーブル を 通し て 行なわ れ ます.
欠陥検出,保護制御,通信機能があります障害が発生した後,非常に短い時間で健康なセクションに電力を回復することができますシステム機器の情報アンケート,流通システムの地理情報システムの利用者情報と保守状態のオンライン表示コンピュータ支援の自動化における高度な段階を表しています
制御装置の特徴:
1. 485/232通信インターフェースを装備したり,光ファイバーまたは無線通信による長距離モニタリングを達成したりできます.再閉後,加速機能があります:永久的な故障によりスイッチが再閉されると.
2永久的な欠陥が発生すると,自動的に加速して,トリップします.
3. リモコン/手動で再ロックし,加速して起動し,再ロックする: ユーザが線を修理して電源を再現した後,速度を上げると.
43つの試みすべてで再閉する遅延時間は調整できます.
5起動/再閉回路は誤った操作を防止するように設計され,再閉防止機能を有する.
6ゼロシーケンスの電流は ゾーン内外の断層を区別できる
7リモコンの起動/再閉は誤操作を防ぐ設計です.
適用:
1電力配給サブステーション: ZW20スイッチは,屋内および屋外の両方で,電源配給サブステーションで一般的に使用されています.配送ネットワークの障害防止.
2工業設備: ZW20スイッチは,中電圧電源配給が必要な工業設備で使用されます.電気機器の制御と保護に使用されます.モーターなどトランスフォーマーと発電機
3商業用建物:このスイッチは,ショッピングモール,オフィス・コンプレックス,病院など,信頼性と安全性の高い電力配給のために商業用建物で使用されています.効率的な負荷切り替えを保証し,重要な電気負荷を保護します.
4.再生可能エネルギーシステム: ZW20スイッチは太陽光発電所や風力発電所などの再生可能エネルギーシステムに適しています.このシステムの中電圧回路の切り替えと保護を容易にする.
5鉄道電化:このスイッチは,鉄道電化プロジェクトで,鉄道網への電源供給を制御し保護するために使用されます.列車運行に信頼性と安全性を保証する.
6鉱山作業: ZW20スイッチは,地下および地表鉱山における電気機器および電力配送ネットワークを制御および保護するために鉱山作業に使用されます.
7.データセンター:このスイッチは,重要なITインフラストラクチャの信頼性の高い電力配給と保護を確保するためにデータセンターで使用されます.効率的な負荷切換と電気障害に対する保護.
8石油・ガス産業:ZW20スイッチは,精製工場,パイプライン,オフショアプラットフォームの電気機器の制御と保護のために,石油・ガス産業で適用されています.
9インフラストラクチャプロジェクト: スイッチは,空港,港,スタジアムなどの様々なインフラストラクチャプロジェクトで,信頼性の高い電力配送と保護のために使用されています.
10水と排水処理施設: ZW20スイッチは,水と排水処理施設で使用され,ポンプステーション,処理施設,配送ネットワーク.
構造:
1制御装置はマイクロコンピュータ型のリレー保護と監視装置です.
2自然な気象と凝縮に強い抵抗力があります
3. ユーティリティ・モデルは航空コネクタを通じてスイッチボディに接続されます.
4接続の信頼性と高い保護レベル
4つのアナログ入力チャネルがあります A相電流,C相電流,シーケンスの電流,BC相電圧制御器は,リアルタイムにモデル値をモニタリングして固定値と比較してラインの欠陥を検出処理を行います.
状態:
1 環境気温: -40 °C ~ + 70 °C
2 標高: 3000m以上ではない
3 周囲の空気は,塵,煙,腐食性ガス,蒸気,塩の噴霧によって汚染され得る.汚染レベル: IV級:
4 風速は34m/sを超えない (シリンダーの表面で700Paに相当する).
5 スイッチ装置と制御装置の外側からの振動や地面運動は軽微である.
副システムにおける誘発された電磁気干渉の振幅は1.6kVを超えない.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
