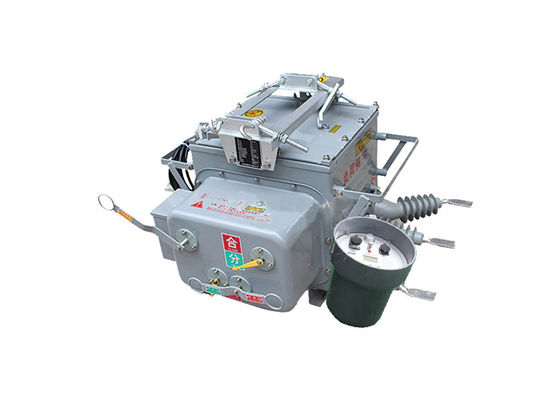

インテリジェントコントローラ付きの電気限界負荷スイッチ 工業プランに自動/手動で使用
製品説明:
ZW20-12(F) 境界負荷スイッチは,複数の機能を1つのインテリジェントデバイスに組み合わせる新しい製品です.それは真空ブレーカー,真空負荷スイッチ,閉ざし汎用性と効率性を様々な用途で提供しています
ボーダーリー・ロード・スイッチの主な部品には,真空断片,CH-40制御器,外部の電圧トランスフォーマーが含まれます.真空断片は,回路の信頼性の高い中断を保証します.CH-40コントローラが高度な保護を提供する一方で外部電圧トランスフォーマー,配送自動化ラインリングネットワークのオプション,双方向のPT (潜在トランスフォーマー) 接続に使用できる.
この製品は,10kVと13kVの都市および農村電力網の空間リングネットワークで広く使用されています.リングネットワークにおける線路負荷の展開のための自動スイッチ装置さらに,支線電源線における境界スイッチ (通常はウォッチドッグとして知られる) として機能し,上空配送ネットワークにおける再閉器およびセクション化器としても機能します.
境界負荷スイッチは,効率的な監視と制御を可能にするリモート管理機能を提供します.流通自動化システムへのシームレスな統合を容易にする.
この装置は,mAレベルのゼロシーケンス電流と相間短回路電流を検出する能力を含む,信頼できる検出および判断メカニズムを使用している.これは,単相接地障害と相対相短回路障害の自動除去を可能にしますシステムの故障管理能力を向上させる.
ボーナリー・ロード・スイッチの主なスイッチは真空弧技術を使用し,隔熱システムはSF6とN2混合ガス隔熱を組み込む.製品にはガス密封,防爆内部コンパクトはSF6とN2混合ガスで満たされています.漏れを防止し,外環境の影響を受けない装置の性能を保証する.
制限負荷スイッチのスプリング操作メカニズムは,小型化と性能最適化のために設計されています.伝統的なスプリングメカニズムと比較して,より高い動作信頼性をもたらしますこの設計の改善により,装置の全体的な運用効率と使用寿命が向上します.
コントローラー紹介
1. 485/232通信インターフェースを装備したり,光ファイバーまたは無線通信による長距離モニタリングを達成したりできます.再閉後,加速機能があります:永久的な故障によりスイッチが再閉されると.
2永久的な欠陥が発生すると,自動的に加速して,トリップします.
3. リモコン/手動で再ロックし,加速して起動し,再ロックする: ユーザが線を修理して電源を再現した後,速度を上げると.
43つの試みすべてで再閉する遅延時間は調整できます.
5起動/再閉回路は誤った操作を防止するように設計され,再閉防止機能を有する.
6ゼロシーケンスの電流は ゾーン内外の断層を区別できる
7リモコンの起動/再閉は誤操作を防ぐ設計です.
特徴:
1 強固な防腐能力,高温と低温に対する強い耐久性,燃焼と爆発の危険性がない.
2 完全に閉ざされた構造で,箱はSF6ガスで満たされ,密封が良好で,高温や湿度のある地域に適しています.
接続端末が対応端末に接続され,情報分析のためのインテリジェント制御装置の出力電流と比率が調整できます.
操作メカニズムは新鮮でシンプルで 小さくて軽くて 安全で信頼性の高いものです
5 この 殻 は",エネルギー 貯蔵 庫","点",および"結合"状態 を 顕著 に 示す.
適用:
1商業用建物:このスイッチは,ショッピングモール,オフィス・コンプレックス,病院など,信頼性と安全性の高い電力配給のために商業用建物で使用されています.効率的な負荷切り替えを保証し,重要な電気負荷を保護します.
2水と排水処理施設: ZW20スイッチは,水と排水処理施設で使用され,ポンプステーション,処理施設,配送ネットワーク.
3鉱山作業: ZW20スイッチは,地下および地表鉱山における電気機器および電力配送ネットワークを制御および保護するために鉱山作業に使用されます.
4.再生可能エネルギーシステム: ZW20スイッチは太陽光発電所や風力発電所などの再生可能エネルギーシステムに適しています.このシステムの中電圧回路の切り替えと保護を容易にする.
5鉄道電化:このスイッチは,鉄道電化プロジェクトで,鉄道網への電源供給を制御し保護するために使用されます.列車運行に信頼性と安全性を保証する.
6自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
