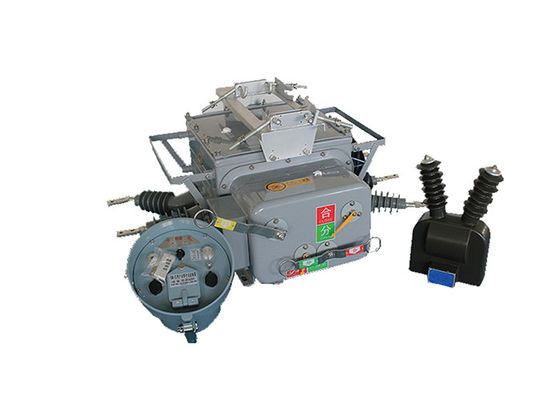

ZW20-12(F) インテリジェント・ボーダー・ロード・スイッチ 制御装置付きのポール・マウントバキュム・セクションライザー
製品説明:
ZW20-12(F) ボーダーロードスイッチは,私たちの新しい製品の一つです. ボーダーサーキットブレーカーは,真空ブレーカー,真空負荷スイッチ,再閉器の機能を持つ多機能のインテリジェントデバイスです.切断器 4つのスイッチ主な構成は,真空ブレーカー,CH-40コントローラ,外部電圧トランスフォーマー (注:両国PTで利用可能な配送自動化ラインリングネットワーク) の3つの部分で構成されています.10kVで広く使用されている製品接続スイッチ,コンタクトスイッチ,自動スイッチ装置がリング展開ライン負荷を実行することができます.電力供給の支線で境界スイッチ (通常ウォッチドッグとして知られる) として使用することができます配送上空配送ネットワークにおける再封鎖器およびセクションライザーとして使用されます. リモートマネジメントパターン,保護および制御機能および通信機能を有する境界断路器.判断における信頼性の高い検出, mA レベルゼロ配列電流と短回路電流 段階間の,単相接地障害と段階から段階短回路障害の自動除去を実現します.主なスイッチは真空弧で,隔熱はSF6を採用N2混合ガス. 日本,ドイツ,フランスのガス密封,爆発防止,絶縁システム技術,全体的に優れた密封性能を導入ケース. 内側にはSF6が満たされています.漏れのないN2混合ガス小型化と性能最適化設計のスプリング操作メカニズム動作信頼性は,伝統的なスプリングメカニズムよりもはるかに高い.
コントローラー紹介
1. 485 / 232通信インターフェイス,または光ファイバー,無線リモコンモニタリングを通じて; 再びロックした後加速機能;スイッチが重いとき,恒久的な欠陥の場合,自動加速のトリッピング;
2リモート/マニュアルで閉めるとトリッピングが加速し,また閉めると再閉します. ユーザは線を修理した後,電力を送ります. 接続スイッチを外すのを忘れた場合,トリッピングを加速する必要があります.
33回再閉遅延時間を調整できます.
4. ジャンプ閉鎖回路は,誤操作防止設計を採用し,ジャンプ防止機能を持っています.
5ゼロシーケンスの電流は,ゾーン内の断層とゾーン外の断層を区別できる.
6リモコンのスイッチは誤操作を防ぐように設計されています.
特徴:
1. 速断断断断断断断断断断断断断断断断断断断断断断断断速やかに故障を排除し,停電期間を最小限に抑える.
2超電流保護: 負荷スイッチには,過電流を検出し,対応するための超電流保護メカニズムが組み込まれています.欠陥セクションをトリップし,分離することによって,配送システムに損傷を防ぐのに役立ちます.
3. トリプル・リロック: 限界負荷スイッチは,故障排除操作の後,自動的に3回の再ロック操作を試みることができる.この機能は,一時的な故障を特定し,故障がクリアされた場合,自動的に電力を回復するのに役立ちます.
4.インシデント記録: 負荷スイッチは,故障タイプ,位置,タイムスタンプを含む故障事件に関する情報を記録し,保存することができます. このデータは分析,トラブルシューティング,維持目的.
5突入保護: 負荷スイッチは,トランスフォーマーまたは他の負荷の電源化中に発生する高い突入電流に対処するために突入保護を装備しています.この臨時条件下で安定して信頼性の高い動作を保証します.
6ゼロシーケンス保護: 境界負荷スイッチは,地球欠陥やシステム内の不均衡状態を検出し対応するためのゼロシーケンス保護を含むことができる.システムの安定に危険を及ぼす欠陥を特定し隔離するのに役立ちます..
7リアルタイムクロック:リアルタイムクロック機能により,負荷スイッチは故障事件および他の操作のタイミングを正確に記録することができます.精密な時間同期を可能にし イベントシーケンス分析を容易にする.
8再び閉じる試みの成功後,負荷スイッチは,障害が続く場合,トリッピングの速度を増加させる加速機能を提供することができる.これはシステムへのダメージを最小限に抑え,欠陥除去効率を向上させるのに役立ちます.
9リアルタイム状態クエリ: 負荷スイッチは,位置 (開いているか閉ざされているか),故障表示,運用データなどのリアルタイム状態情報を提供できます.操作者がスイッチの状態を監視し,情報に基づいた決定を行うことができます..
10スマートポケットPC制御:一部のロードスイッチは,スマートポケットPCまたは同様のハンドヘルドデバイスを使用して制御および監視することができます.このスイッチをリモートで管理する便利さと柔軟性を高める.
11ローカル/リモート設定: 負荷スイッチは,設置現場または通信インターフェイスを通じてローカルで設定および調整できます.これは便利で柔軟な制御と構成オプションを可能にします.
12.アクティブな故障報告: 負荷スイッチは,故障事件または異常状態を中央制御またはモニタリングシステムに積極的に報告することができます. これにより,故障を迅速に特定し,対応することができます.効率的な故障管理を容易にする.
13.GSM短メッセージ機能:一部のロードスイッチは,GSM (グローバル・システム・フォー・モバイル・コミュニケーションズ) ネットワーク経由で短メッセージの通知や警告を送信する機能がある場合があります.これは,故障事件や運用状態の遠隔監視と通知を可能にします..
条件:
1標高2000メートル
2室外温度: -30°C~+55°C
最大の年間平均気温は20°C
最大日平均気温は30°C
3比較的湿度: 95% (25°C)
4地震容量:地表加速0.3g
垂直加速 0.15g
3つのシナス波で作用している間
安全性要因 167
5. 地震強度は,7度
6最大日間気温差:25°C
7設置場所:屋外,10kVの空気線,利用者の責任の境界点
8接地方法:中立点が触れない,弧圧縮コイル接地と低抵抗接地
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
