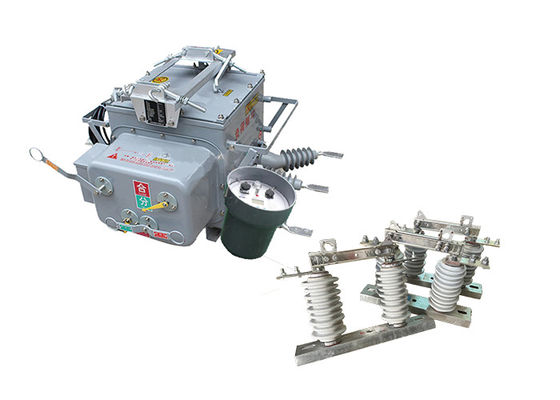

電気境界真空スイッチ フックスティックスイッチ ステンレス鋼 ポルセラン 屋外用

電気境界真空スイッチ フックスティックスイッチ ステンレス鋼 ポルセラン 屋外用


製品説明:


ZW20-12 ((F) アウトドア真空断路器は,真空断路器,真空負荷スイッチ,再閉器,およびセクションライザーの機能を組み合わせる汎用的でスマートなデバイスです.10kVと13kVの配送ネットワークで使用するために設計されています特に都市と農村の電力網では
ZW20-12(F) 断路器の主な部品には真空断路器,CH-40制御器,および外部電圧トランスフォーマーが含まれます.電気回路を中断し,作る責任がありますCH-40コントローラがインテリジェントな保護と制御機能を備えている間,外部電圧トランスフォーマーが制御とモニタリング目的の精密な電圧測定に役立ちます.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposes通常は高電圧電源伝送・配送システムで使用されます.

スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する

高電圧切断スイッチは,通常600Vから765,000Vの電圧で動作するように設計され,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.



制御装置の特徴:

1. 485/232通信インターフェースを装備したり,光ファイバーまたは無線通信による長距離モニタリングを達成したりできます.再閉後,加速機能があります:永久的な故障によりスイッチが再閉されると.

2永久的な欠陥が発生すると,自動的に加速して,トリップします.

3. リモコン/手動で再ロックし,加速して起動し,再ロックする: ユーザが線を修理して電源を再現した後,速度を上げると.

43つの試みすべてで再閉する遅延時間は調整できます.

5起動/再閉回路は誤った操作を防止するように設計され,再閉防止機能を有する.

6ゼロシーケンスの電流は ゾーン内外の断層を区別できる

7リモコンの起動/再閉は誤操作を防ぐ設計です.



 適用:


1. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.
2自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.
3境界スイッチ:電源の支線では,ZW20-12(F) 断路器が境界スイッチまたは"監視犬"として機能することができます." 支線線を監視し 障害や異常状態から守ります ".
4断路器は,上空配送ネットワークで断路器と断路器として動作することができる.一時的な故障の後,自動的に電力を回復し,故障したセクションを隔離し,停電の影響を最小限に抑える.



構造:

1制御器はマイクロコンピュータベースのリレー保護と監視装置です.

2制御器は強い耐候性があり,凝縮防止があります.

3航空用コネクタでスイッチボディに接続されます

4接続の信頼性も高く,保護レベルも高い.

制御器には4つの入力アナログチャネルがあります. 段階A電流,段階C電流,ゼロシーケンス電流,および段階BC電圧.制御器は,これらのアナログ入力値をリアルタイムで監視し,設定値と比較し,ライン障害を決定し,対応するアクションを開始します.




技術パラメータ:

ZW20-12 (F)

GW9-10
