制御器 VCB 10kV 13kV の 3 段階 AC 境界負荷スイッチ 屋外切断スイッチで使用

制御器 VCB 10kV 13kV の 3 段階 AC 境界負荷スイッチ 屋外切断スイッチで使用

製品説明:

ZW20-12 ((F) アウトドア真空断路器は,真空断路器,真空負荷スイッチ,再閉器,およびセクションライザーの機能を組み合わせる汎用的でスマートなデバイスです.10kVと13kVの配送ネットワークで使用するために設計されています特に都市と農村の電力網では

ZW20-12(F) 断路器の主な部品には真空断路器,CH-40制御器,および外部電圧トランスフォーマーが含まれます.電気回路を中断し,作る責任がありますCH-40コントローラがインテリジェントな保護と制御機能を備えている間,外部電圧トランスフォーマーが制御とモニタリング目的の精密な電圧測定に役立ちます.

GW9-10の屋外切断スイッチは,通常,高圧送電・配送システムで,保守または修理作業のためにネットワークのセクションを隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

高電圧や電流に対応するように設計され,極端な温度,風などの厳しい環境にさらされる屋外に設置されています,耐久性のある材料で作られています 鋼やアルミなどです

Toutdoor の切断スイッチは,特定のアプリケーションと要件に応じて,さまざまな種類と構成があります.例えば,いくつかの VEI は室内使用のために設計されています.他のものは屋外での使用に適しています手動で操作するように設計され,他のものは自動化され,遠隔操作が可能です.

VEIは,回路を隔離する主な機能に加えて,その状態 (開いているか閉ざされているか) の視覚的な表示を提供することなど,他の重要な特徴も備えています.隔離器が開いているときに回路が電源化されないことを確認.

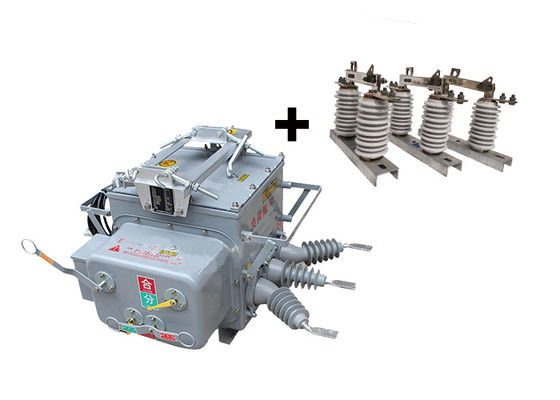

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.



制御装置の特徴:

1. 485/232通信インターフェースを装備したり,光ファイバーまたは無線通信による長距離モニタリングを達成したりできます.再閉後,加速機能があります:永久的な故障によりスイッチが再閉されると.

2永久的な欠陥が発生すると,自動的に加速して,トリップします.

3. リモコン/手動で再ロックし,加速して起動し,再ロックする: ユーザが線を修理して電源を再現した後,速度を上げると.

43つの試みすべてで再閉する遅延時間は調整できます.

5起動/再閉回路は誤った操作を防止するように設計され,再閉防止機能を有する.

6ゼロシーケンスの電流は ゾーン内外の断層を区別できる

7リモコンの起動/再閉は誤操作を防ぐ設計です.



特徴:

1.ZW20-12(F) オートマティック真空断路器は,汚染に強い耐性を示しています.環境汚染物質の影響に耐えるように設計されています.汚染状態でも信頼性の高い性能を保証するまた,高低温耐性があり,幅広い温度環境で動作できます. さらに,断路器は燃焼や爆発の危険性はありません.総合的な安全性を向上させる.

2完全閉ざされた構造を備えた断路器は,閉ざされた内部にSF6ガスで満たされています.この設計は優れた密封性能を提供します.高温や湿度のある地域での使用に適している密封された箱は,外部要素から内部部品を保護し,最適な性能と長寿を保証します.

3. 断路器は,情報分析のためにインテリジェントコントローラーに電流を出力する電流トランスフォーマー (CT) で装備されています. CTの変換比は調整できます.システムの構成に柔軟性がある接続端末は対応する端末ソケットに簡単に接続され,便利な設置と保守プロセスを容易にする.

4断路器の操作メカニズムは革新的でシンプルで,コンパクトなサイズと軽量な構造をもたらします.この設計は安全で信頼性の高い操作を保証します.機能不全や故障のリスクを最小限に抑えるコンパクトなサイズにより,スペースを節約し,簡単に操作できます.

5切断器の外側には"エネルギー貯蔵" "開いた状態" "閉ざされた状態"の目立つ指示があります.これらの指示は明確な視覚的なヒントを提供します.断路器の動作状態を簡単に識別できるこの視覚的なフィードバックは,運用効率を向上させ,断路器の状態を正確に監視することを保証します.




構造:

1マイクロコンピュータベースのリレー保護と監視装置は,断路システムの制御装置として機能します.精密で効率的なリレー保護と監視機能を提供するために,先進的なマイクロコンピュータ技術を使用.

2制御器は,様々な環境条件に耐えるように,強力な耐候性で設計されています.また,凝縮防止装置も装備されています.湿度や湿度のある環境でも信頼性の高い動作を保証する.

3安全で信頼性の高い接続を確立するために,制御器は航空接続器を使用してスイッチボディに接続されます.これらの接続器は高い安定性と耐久性を提供します.制御器とスイッチの間の適切な通信と機能を確保する.

4制御器は優れた接続信頼性を誇っており,信号喪失や障害のリスクを最小限に抑え,高い保護レベルを維持しています.リレーの保護と監視システムの整合性と正確性を確保する.

状態:

1標高2000メートル

2室外温度: -30°C~+55°C

最大の年間平均気温は20°C

最大日平均気温は30°C

3比較的湿度: 95% (25°C)

4地震容量:地表加速0.3g

垂直加速 0.15g

3つのシナス波で作用している間

安全性要因 167

5. 地震強度は,7度

6最大日間気温差:25°C

7設置場所:屋外,10kVの空気線,利用者の責任の境界点

8接地方法:中立点が触れない,弧圧縮コイル接地と低抵抗接地




技術パラメータ:

ZW20-12 (F)

GW9-10
