電気配送サブステーションのための自動限界負荷真空断片スイッチ標準IEC62271-100 12kV
製品説明:

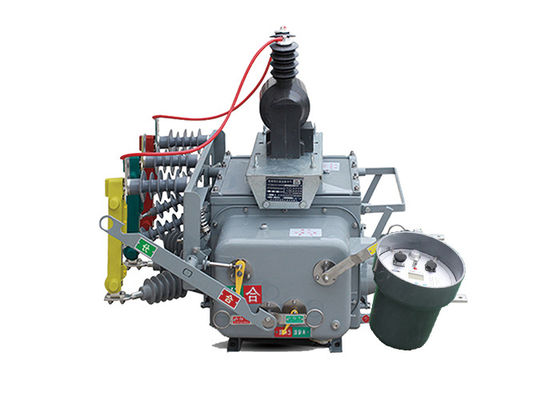

ZW20-12境界負荷スイッチは,農業および都市ネットワークにおける10kVの屋外配送システムに主に使用される3相交流50Hzの屋外高電圧スイッチです.負荷の切り替えに使用されます.負荷断片,過負荷電流,短回路電流,および同様のアプリケーション
全体の構造は3相共通ボックスタイプで,操作メカニズム,導電回路,隔熱システム,密封要素,およびハウジングで構成されています.
配送自動化アプリケーションの要件を満たすために対応するインテリジェント・リモート・ターミナルを装備しています.
GSM SMS機能のインテリジェントコントローラと組み合わせると,ZW20-12(Z) アウトドアインテリジェント高電圧交流真空断路器になります.
断片化コントローラと組み合わせると,ZW20-12(F) 屋外断片化高電圧交流真空断路器になります.
制御装置の特徴:
インテリジェント・ターミナル・コントローラには,保護,自動制御,検査/問い合わせ,通信,ソフトウェア管理などの機能がある.
1機能が包括的です
• 回路保護,リモコン制御,アラーム,リモコンモニタリングなどの様々な機能を完璧に実装します.
2低コストと実用性
• GSMネットワークに通信ハードウェアの投資は必要ありません. SIMカードを購入してSMSサービスを起動するだけです.
3複数のセキュリティ対策:
• 指定 の 携帯電話,情報 の 暗号化,パスワード の 確認,その他 の セキュリティ 対策 を 使用 する.
• GSM モジュールは携帯電話番号を指定し,接続された電話からのコマンドのみを受け入れることができます.
• リモコンや他のコマンドの通信メッセージは暗号化されています.
• システム制御の安全性を確保し,誤操作を防ぐために,事前に設定された確認実行確認リモコン制御方法に従います.
4シンプルなシステム構成:
•通信線やデバッグ通信線を設置する必要はありません.
SMS インテリジェント モニタリング 端末を正しくインストールし,SIM カードを挿入し,指定された携帯電話番号を設定すると,システムが起動します.
5携帯監視 いつでも どこでも
• リアルタイムのモニタリングと表示は,モニタリングのためにスタッフを配置する必要なく,信号を持つ任意の場所で行うことができます.
適用:
1. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.
2自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.
3境界スイッチ:電源の支線では,ZW20-12(F) 断路器が境界スイッチまたは"監視犬"として機能することができます." 支線線を監視し 障害や異常状態から守ります ".
4断路器は,上空配送ネットワークで断路器と断路器として動作することができる.一時的な故障の後,自動的に電力を回復し,故障したセクションを隔離し,停電の影響を最小限に抑える.
特徴:
1汚染に強い耐性,高低温耐性,燃焼や爆発の危険性がない.
2完全に閉ざされた構造で,封筒内にSF6ガスで満たされ,密封性能が優れているため,高温や湿度のある地域で使用できます.
3. 情報分析のためにインテリジェントコントローラーに電流を出力するための電流変圧器 (CT) で装備.変換比は調節可能.そして接続端末は対応する端末ソケットに接続できます.
4操作メカニズムは革新的でシンプルで,小型で軽量で,安全で信頼性の高い操作を保証します.
5外側の外蓋には"エネルギー貯蔵" "開いた状態"と"閉ざされた状態"の 顕著な指標があります
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
