製品説明:

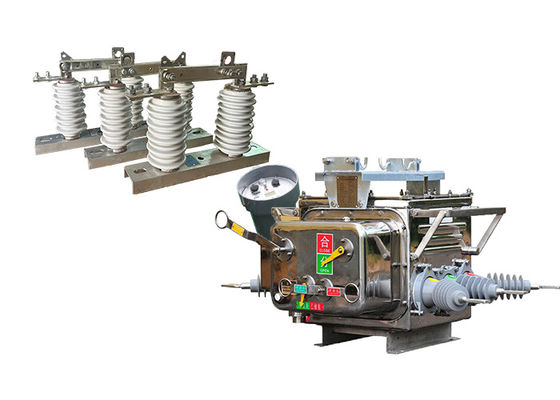

ZW20-12(F) 真空断路器は3相AC 50Hzの屋外HVスイッチ機で,主に農村および都市部の10kVの屋外配電ネットワークに使用され,分離および組み合わせた負荷電流として,過負荷電流短回路電流など

構造は3相の箱型で,操作メカニズム,伝導回路,隔熱システム,密封要素,殻で構成されています.

配送自動化アプリケーションのニーズを満たすために対応するインテリジェントリモートターミナルをサポートしています

●ZW20-12 (Z) 屋外 インテリジェント 高電圧 AC True Air Breaker GSM ショートメッセージ機能

分割スイッチコントローラZW20-12 (F) と組み合わせ 屋外分割高電圧AC真のエアブレーカー

GW9フックスティック (GW9 hookstick) は,上空電源伝送線の一部を保守または修理のために隔離するために使用される電気スイッチの一種である.通常,高電圧電気システムで使用される.電力事業者が長距離で電力を送るために使うものなど.

フックスティックは,電源塔や柱のような上空構造に設置され,屋外電源システムで遭遇する厳しい環境条件に耐えられるように設計されています.垂直方向で,または上下の動きで,通常銅または他の導電性材料で成るスイッチコンタクトを接続または解除する.

ハックスティックは,送電線に目に見える断断を図るように設計され,電撃や機器の損傷のリスクなしに,保守スタッフが安全に線路で作業できるようにします.他の安全装置と併用されることが多い電気システムとそれに働く人々を保護するために 接続スイッチや電波停止装置など

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.



制御装置の特徴:

インテリジェント・ターミナル・コントローラには,保護,自動制御,検査/問い合わせ,通信,ソフトウェア管理などの機能がある.

1機能が包括的です

• 回路保護,リモコン制御,アラーム,リモコンモニタリングなどの様々な機能を完璧に実装します.

2低コストと実用性

• GSMネットワークに通信ハードウェアの投資は必要ありません. SIMカードを購入してSMSサービスを起動するだけです.

3複数のセキュリティ対策:

• 指定 の 携帯電話,情報 の 暗号化,パスワード の 確認,その他 の セキュリティ 対策 を 使用 する.

• GSM モジュールは携帯電話番号を指定し,接続された電話からのコマンドのみを受け入れることができます.

• リモコンや他のコマンドの通信メッセージは暗号化されています.

• システム制御の安全性を確保し,誤操作を防ぐために,事前に設定された確認実行確認リモコン制御方法に従います.

4シンプルなシステム構成:

•通信線やデバッグ通信線を設置する必要はありません.

SMS インテリジェント モニタリング 端末を正しくインストールし,SIM カードを挿入し,指定された携帯電話番号を設定すると,システムが起動します.

5携帯監視 いつでも どこでも

• リアルタイムのモニタリングと表示は,モニタリングのためにスタッフを配置する必要なく,信号を持つ任意の場所で行うことができます.



適用:

1. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.

2自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.

3境界スイッチ:電源の支線では,ZW20-12(F) 断路器が境界スイッチまたは"監視犬"として機能することができます." 支線線を監視し 障害や異常状態から守ります ".

4断路器は,上空配送ネットワークで断路器と断路器として動作することができる.一時的な故障の後,自動的に電力を回復し,故障したセクションを隔離し,停電の影響を最小限に抑える.

5配送ネットワーク:この断路器は,高電圧電力が複数の場所に配給される屋外配送ネットワークに適しています.障害電流を中断し,ネットワークの障害区画を隔離することで,信頼性と安全性の確保に役立ちます.
6鉄道:この断路器は,鉄道電化に関連した屋外高電圧システムで使用されます.それは,鉄道システムへの安全で信頼性の高い電源供給を保証します.空気連鎖システムと牽引サブステーションを含む.


構造:

1マイクロコンピュータベースのリレー保護と監視装置は,断路システムの中央制御器として機能する技術的に先進的なシステムです.最先端のマイクロコンピュータ技術を利用することでこの装置は,組み込まれている電気システムの安全性と信頼性を確保する上で重要な役割を果たします.
2制御器は,様々な環境条件に耐えるように特別に設計され,強力な耐候性があります.この 特性 に よっ て,極端 な 温度 など の 厳しい 天気 の 条件 に も 信頼 的 に 動作 する こと が できる3.さらに,制御器は凝縮防止装置で構築されています.湿度が問題になる湿気や湿気のある環境でも機能性を確保する.
4安全で信頼性の高い接続を確立するために,制御器は航空用コネクタを使用してスイッチボディに接続されます.航空用コネクタは高い安定性と耐久性で知られています.リレーの保護や監視などの重要なアプリケーションに理想的な選択肢となりますこれらのコネクタは,コントローラとスイッチの間の適切な通信と機能を確保し,システムの全体的なパフォーマンスと信頼性を向上させます.
5制御器は接続の信頼性において優れている.信号喪失または障害のリスクを最小限に抑え,制御器とスイッチとの間の継続的で中断のない通信を保証する.リレーの保護と監視システムの正常な機能に不可欠な6. 高水準の保護を維持することで,制御器はリレー保護および監視機能の完全性と正確性を確保します.電気システムの全体的な安全性を損なう可能性のあるエラーや不一致を防ぐこと.

状態:

1. ZW20-12(F) オートマティック真空断路器は, -40 °Cから +70 °Cまでの広い環境気温範囲内で信頼的に動作するように設計されています.この温度容量により,断路器は様々な気候条件で効果的に動作できます.

2断路器は海面から3000mを超える高度に設置するのに適しています.この高度互換性により,異なる地理的な位置に柔軟に配置できます.

3.ZW20-12(F) 断路器は,塵,煙,腐食性ガス,蒸気,または塩噴霧による環境空気の汚染に耐えるように構築されています.汚染レベル基準を満たすように設計されています断路器は,厳しい環境でも耐久性を持ち,機能し続けることを保証します

4最大風速容量34m/s (シリンダーの表面で700Paに相当する) で,断路器は性能や安定性を損なうことなく強い風に耐える.この風速抵抗は,極端な天候条件下で断路器の信頼性の高い動作を保証します.

5断路器は,外部の振動や地面の動きが性能に影響を最小限に抑えるように設計されています.その 構造 と 内部 の メカニズム は,振動 を 吸収 し,抑制 する よう に 設計 さ れ て い ます外部からの干渉の影響を受けないようにします.

6.ZW20-12(F) 断路器は,二次システムにおける誘発された電磁気干渉 (EMI) を制限するように設計されています.二次システムにおける誘発されたEMIの振幅は1.6kVを超えない.,断路器が他の接続された機器の動作を妨げるような過剰な電磁障害を発生させないことを確保する.




技術パラメータ:

ZW20-12 (F)

GW9-10
