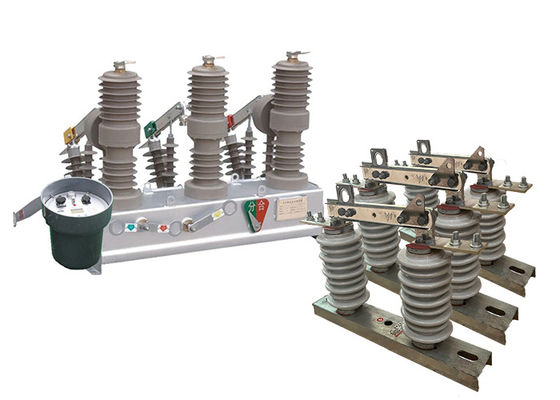

フックスティック操作 ゼロシーケンスセンサー付き 地下電気セクショナライザー 高電圧自動リセット
製品説明:
ZW32-12 ((F) 自動リセット電気切断器は,3相AC50HZ屋外配送設備の定位電圧で,定位電流は630A~1250A,短電流は20kAです.主に電流を充電するために使われました切断と近開いた電気システムを使用する.
産業および鉱山の設立企業に適しており,その目的はシステムの保護と制御であり,農村部といくつかの頻繁な運営場所に適合します.
GW9-10操作フックスティックは,電網またはシステムの部分を保守または修理目的でシステムの残りの部分から隔離するように設計された電気スイッチです.通常,高電圧電源伝送および配送システムで使用されます..
スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する
高電圧切断スイッチは,通常600Vから765,000Vの電圧で動作するように設計され,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です
制御器の導入:
1. 485 / 232通信インターフェイス,または光ファイバー,無線リモコンモニタリングを通じて; 再びロックした後加速機能;スイッチが重いとき,恒久的な欠陥の場合,自動加速のトリッピング;
2リモート/マニュアルで閉めるとトリッピングが加速し,また閉めると再閉します. ユーザは線を修理した後,電力を送ります. 接続スイッチを外すのを忘れた場合,トリッピングを加速する必要があります.
33回再閉遅延時間を調整できます.
4. ジャンプ閉鎖回路は,誤操作防止設計を採用し,ジャンプ防止機能を持っています.
5ゼロシーケンスの電流は,ゾーン内の断層とゾーン外の断層を区別できる.
6リモコンのスイッチは誤操作を防ぐように設計されています.
適用:
1変電池: 中電圧電源配送の保護と制御のために,屋内と屋外の両方で一般的に使用されます.真空断路器は,欠陥電流の信頼性の断絶を保証超負荷電流と負荷電流,サブステーション機器を保護する.
2産業および鉱山企業: ZW32-12真空断路器は,モーター,トランスフォーマー,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
3農村電力網:頻繁な操作に耐える能力があるため,真空断路器は農村電力網での適用に適しています. 断面スイッチとして使用できます.電力網の効率的な分割を可能にするさらに,制御装置を装備すると,配送ネットワークの自動化が可能になり,農村電力システムの信頼性と効率を向上させる.
4商業用建物:真空断路器は,電気システムの安全かつ信頼性の高い動作を保証し,電気配送と保護のために商業用建物でも使用されます.設備の損傷を防止し,停止時間を最小限に抑える.
構造:
負荷停止スイッチは,柱,ベース,設置,固定,リフティングのための懸垂から構成されています.
1柱高電圧負荷ブレイクスイッチは,真空中断器を装備し,安定して信頼性の高いブレイク性能,点火と爆発の危険性,安全性,保守なしで,小サイズ,軽量で長寿命など
特徴
2. 負荷停止スイッチは完全に閉じ,良い密度,湿度防止と脱湿.それは熱と湿地帯で使用するのに適しています.
3負荷停止スイッチの開閉は手動または電気または遠隔操作が可能である.
4動作メカニズムは新鮮で シンプルで 信頼性があり サイズも小さく メカニカル寿命は1万倍まで エネルギー貯蔵モーターは DC永久磁石モーターです選択可能な電圧レベルは -220V-110V-48V-24V.
状態:
1高空適合性:ZW32-12自動リセット電気切断機は,最大2000mの高さで信頼性のある動作のために設計されています.特別に設計され,高空の設備と関連したユニークな環境条件に耐えることができます性能と安全性を確保する
2広い温度範囲: ZW32-12自動リセット電気切断機は, -45 °Cから +40 °Cまでの広い環境気温範囲で動作することができます.極端な温度に対応し,機能を維持するために構築されています厳しい気象条件でも信頼性の高い保護と制御を提供します.さらに,25°Cまでの日々の温度差に対応するように設計されています.ダイナミックな温度環境への適性をさらに確保する.
3風耐性:風速制限が35m/sまでで,自動リセット電動切断機ZW32-12は優れた風耐性を示しています.様々な屋外装置で一般的に経験する強い風に耐えることができますこの特徴は,ブレーカーの安定性と信頼性を保証します.
4厳しい環境への耐性: ZW32-12自動リセット電気切断機は,燃やす可能性のある,爆発性のある危険な化学物質のない環境に設置するように設計されています.腐食性物質耐腐食性のある材料で作られ 厳しい条件に耐えられる耐久性や性能を保証する 厳しい産業環境や屋外環境.
技術パラメータ:
ZW32-12
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度(乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
GW9-10
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
