高電圧 Vcb 断路器 3相 AC 50Hz 屋外

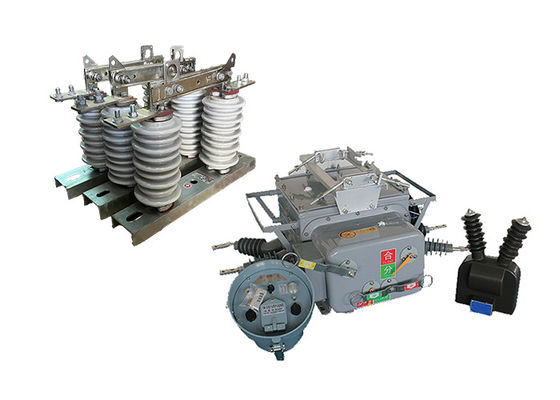

自動再閉式電気切断器ZW20-12 ((F) GW9アウトドアグループ切断スイッチ付き真空断路器

製品説明:

ZW20-12(F) 真空断路器は3相AC 50Hzの屋外HVスイッチ機で,主に農村や都市における10kVの屋外配送ネットワークに使用され,分離および組み合わせた負荷電流として,過負荷電流短回路電流など

その構造は3相の箱型で,操作メカニズム,伝導回路,隔熱システム,密封要素,殻から構成されています.

配送自動化アプリケーションのニーズを満たすために対応するインテリジェントリモートターミナルをサポートしています

●ZW20-12 (Z) 外部 インテリジェント 高電圧 AC True Air Breaker GSM ショートメッセージ機能

分割スイッチコントローラZW20-12 (F) と組み合わせ 屋外分割高電圧AC真空ブレーカー

GW9-10 屋外脱線スイッチは,電流配送線を保全,修理,または緊急目的のために隔離および接地するために使用される携帯デバイスの一種である.幅広い用途で使用できる多用性のあるツールです航空配送線,サブステーション,産業施設を含む.

外部切断スイッチは,1人だけで操作できるように設計されており,操作も簡単です.電気機器に届くように拡張できる交換可能なアタッチメントのセットで,スイッチを開け閉じるなど様々なタスクを実行できます.

電気回路の可視的な断断を図るよう設計され,電源が付いた機器との偶然接触から保護する.厳しい環境にも耐えられるように設計されています強い風,雨,雪などで,屋外での使用に適しています.

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.



制御装置の特徴:

1. 485 / 232通信インターフェイス,または光ファイバーを通じて,無線リモコンモニタリング; 再びロックした後加速機能:スイッチが重いとき

2. 永久的な障害の場合,自動加速トリッピング

3リモコン制御 / 手動閉じる 旅行を加速し,再閉をロック: ユーザは,電源の後に線を修理する, 接地スイッチを削除するのを忘れて場合

トリッピングは加速する

4. 3回再閉遅延時間を調整できます.

トリップ閉回路は誤操作防止の設計を採用し,反トリップ機能を有する.

5ゼロシーケンスの電流は 地域内断層と地域外断層を区別できます

6リモコンのスイッチは誤操作を防ぐように設計されています.

特徴:

1.真空中断技術:ZW20-12の断路器は,真空中断器を弧消化媒質として使用する.真空 断断器 は 弧 を 消す に 非常に 効果 的 で,絶好 な 介電 強度 を 提供 し て い ます高圧電流の信頼性の高い中断を保証する

2屋外用途:この断路器は屋外設置用に特別に設計されており,サブステーション,配送ネットワーク,その他の屋外電気システムで使用するのに適しています.厳しい環境 に 耐える よう に 設計 さ れ て いる温度変化,湿度,塵,雨,紫外線にさらされるなど

3高電圧指定: ZW20-12 断路器は,高電圧アプリケーションのために設計されており,定位電圧は 12 キロボルト (kV) です.この電圧レベルで動作する電気システムを処理することができます.

4コンパクト設計: 断路器はコンパクトな設計で,外部のスイッチ機器またはサブステーションの配置に簡単にインストールおよび統合することができます.また,コンパクトなサイズにより,スペースを節約し,利用可能な設置面積を効率的に利用できます..

5信頼性の高い動作: ZW20-12 断路器は,信頼性の高い動作のために設計されています.それは高品質の材料,精密なエンジニアリングの部品,安定かつ効率的な切り替え作業を保証する高度なメカニズム障害や故障のリスクを最小限に抑える.

6セキュリティ機能: 断路器には,操作者とシステムの安全性を高めるためのセキュリティ機能が装備されています.これらの機能には,不正な操作を防止するための相互ロックメカニズムが含まれます.状態情報を提供する機械的および電気的指示器電気部品に 偶然接触しないように




コロケーション:

屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.

電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流通を断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります断線隔離器は,電路を物理的に隔離し,断線の可視的な兆候を提供するために使用されます.

安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために動作します.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.

GW9シリーズの屋外切断スイッチの導入

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html 電気・真空・回路断片器で使用する高電圧・オーバーヘッド・オフドア・スイッチを切り離す

適用する

1サブステーション: ZW20-12 断路器は,主要配送システムの一部として屋外サブステーションでしばしば使用されます.トランスフォーマーなどの電気機器を保護し制御するために使用されます.発電機とバスバー

2配送ネットワーク:この断路器は,高電圧電力が複数の場所に配給される屋外配送ネットワークに適しています.障害電流を中断し,ネットワークの障害区画を隔離することで,信頼性と安全性の確保に役立ちます.

3工業施設:ZW20-12断路器は,工場,製造工場,鉱山などの工業施設で見られる屋外高電圧システムで使用されます.重要な電気機器を保護し,電源の継続性を保証します.

4.再生可能エネルギー装置:風力発電所や太陽光発電所などの屋外再生可能エネルギー装置では,ZW20-12の断路器は,電気インフラストラクチャを保護し,再生可能エネルギー源で生成される電力を切り替えるために使用されます..

5鉄道:この断路器は,鉄道電化に関連した屋外高電圧システムで使用されます.それは,鉄道システムへの安全で信頼性の高い電源供給を保証します.空気連鎖システムと牽引サブステーションを含む.

6石油・ガス産業:ZW20-12断路器は,石油・ガス産業内の屋外高電圧システムで使用されます.海上プラットフォームの電気機器を保護し,電力の配電を制御するために使用されます精製工場やポンプステーション

7インフラストラクチャプロジェクト:ZW20-12断路器は,空港,港,電力配送線などの様々な屋外インフラストラクチャプロジェクトに適しています.重要なインフラを保護し,停電しない電力供給を保証する上で重要な役割を果たします.

状態:

1標高2000メートル

2室外温度: -30°C~+55°C

最大の年間平均気温は20°C

最大日平均気温は30°C

3比較的湿度: 95% (25°C)

4地震容量:地表加速0.3g

垂直加速 0.15g

3つのシナス波で作用している間

安全性要因 167

5. 地震強度は,7度

6最大日間気温差:25°C

7設置場所:屋外,10kVの空気線,利用者の責任の境界点

8接地方法:中立点が触れない,弧圧縮コイル接地と低抵抗接地


技術パラメータ:

ZW20-12 (F)

GW9-10
