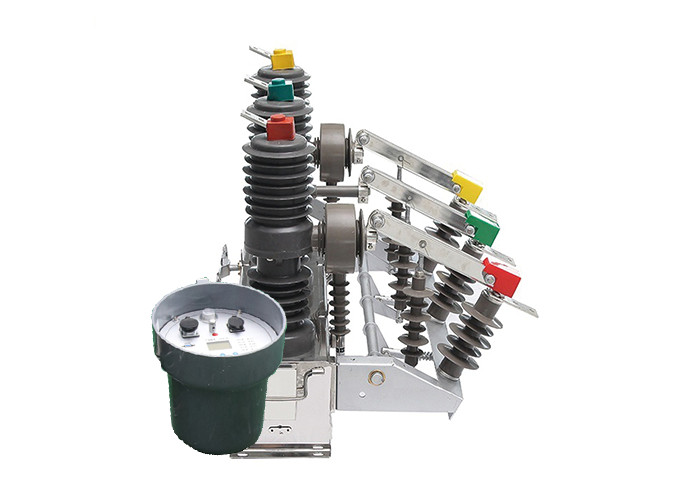

高効率の電気回路切断器 知的コントローラ ZW32シリーズ真空断路器
製品説明:
この屋外高電圧真空断路器は,3相AC 50HZ屋外配送機器の定電圧で,定電流は630A~1250A,短電流は20kAです.主に電流を充電するために使われました切断と閉ざされた電気システムを使用する.
産業および鉱山の設立企業に適しており,その目的はシステムの保護と制御であり,農村部やいくつかの頻繁な運営場所に適合します.
コントローラー紹介
1先進的な通信と遠隔監視:ZW32-12真空断路器は485/232通信インターフェースで装備されており,監視システムにシームレスな統合が可能である.遠隔モニタリングのために光ファイバーや無線通信を通じて接続することもできますこれは,断路器の状態,性能,故障状態をリアルタイムに監視し,積極的な保守と効率的なトラブルシューティングを容易にする.
2. 再び閉めると加速機能: 永久的な故障の場合,ZW32-12の断路器には自動加速トリッピング機能があります.障害が再開後も続ければ, 断路器は自動で高速で起動し,持続的な故障に対する強化された保護を提供し,システムへの潜在的な損傷を最小限に抑えます.
3調整可能な再閉遅延時間: ZW32-12 断路器は再閉遅延時間を調整することができます.この機能は,電源システムの特定の要件に基づいて再閉操作を構成する柔軟性を提供します.異なる故障シナリオに対するシステムの応答を最適化し,全体のシステム信頼性を向上させるためのカスタマイズが可能になります.
4誤操作防止設計と跳躍防止機能: ZW32-12 断路器は,跳躍閉路のための誤動作防止設計を組み込む.この設計は,断路器の偶然または意図せざる閉鎖を防ぐさらに,ジャンプ防止機能も搭載されており,断路器が安定した閉ざされた位置に保たれ,外部要因による突然のトリップのリスクを軽減します.
5ゼロシーケンスの電流による欠陥識別:ZW32-12断路器は,ゼロシーケンスの電流分析を使用して,ゾーン内およびゾーン外の欠陥を区別する機能が備わっています.誤差を正確に識別できる速くて正確な故障隔離を可能にし,電源システムへの影響を最小限に抑える.
6誤操作防止のためのリモコン制御スイッチ: ZW32-12 断路器は誤操作を防ぐために特別な設計のリモコン制御スイッチを組み込みます.この機能により,遠隔操作が安全に実行され,偶然のトリップや意図せざる動作の危険性が軽減されます..
特徴:
1定位電圧と電流: この断路器は,屋外配送設備に適した定位電圧を持つ三相交流システム用に設計されています.周波数50Hzで動作し,電流の範囲は630Aから1250Aです.このより高い電流は,より高い電源負荷を含むアプリケーションに適しています.
2短回路容量: 断路器は,高速短回路電流を 20kA にする.これは,最大 20000 Ampere の故障電流を効果的に中断し,処理することができることを意味します.ショート・サーキットに対する信頼性の高い保護を提供し,電気システムへの潜在的な損傷を制限する.
3システム保護と制御: この断路器の主な目的は,電気システムを保護し制御することです.オーバー電流の条件下で電流の流れを中断するように設計されています電流を遮断することで,機器の損傷を防止し,システムの安全性を保証します.
4屋外用途:この断路器は屋外使用用に特別に設計されており,様々な屋外配送システムでの用途に適しています.その 堅固 な 構造 と 保護 的 な 囲み に よっ て,天気 の 条件 など の 環境 要因 に 耐える こと が でき ます塵や湿気
5産業および鉱山用途: 断路器は,信頼性と効率的な電源配給が不可欠な産業および鉱山施設に適しています.高い電流量と堅牢な設計は,工業および鉱山作業で一般的に見られる重機械と機器の電力需要を処理するのに適しています.
6農村および頻繁な操作環境: 断路器の設置と操作は簡単で,頻繁な操作を必要とする農村地域や場所に適しています.使いやすい設計と信頼性の高い性能により,困難な環境でもスムーズな操作と保守が保証されます.
状態:
1標高は2000mを超えない.
2周りの気温: -45°C~+40°C 日間気温差: 25°C
3風速は35m/sを超えない
4燃える可能性や爆発性 危険な化学腐食や激しい振動がない
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度(乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
