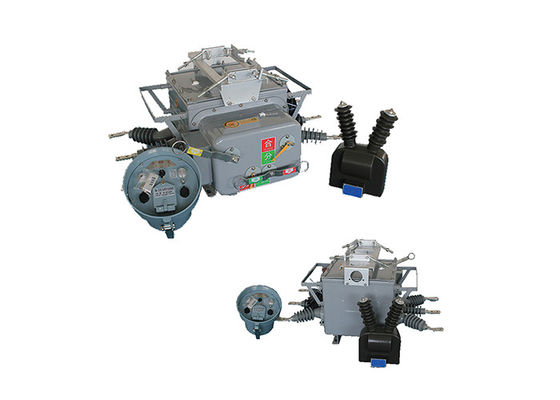

スマートコントローラ3相室外負荷断路断路器

スマートコントローラ3相室外負荷断路断路器

製品説明:

ZW20-12(F) 境界負荷スイッチは,複数の機能を1つのインテリジェントデバイスに組み合わせる新しい製品です.それは真空ブレーカー,真空負荷スイッチ,閉ざし汎用性と効率性を様々な用途で提供しています

ボーダーリー・ロード・スイッチの主な部品には,真空断片,CH-40制御器,外部の電圧トランスフォーマーが含まれます.真空断片は,回路の信頼性の高い中断を保証します.CH-40コントローラが高度な保護を提供する一方で外部電圧トランスフォーマー,配送自動化ラインリングネットワークのオプション,双方向のPT (潜在トランスフォーマー) 接続に使用できる.

この製品は,10kVと13kVの都市および農村電力網の空間リングネットワークで広く使用されています.リングネットワークにおける線路負荷の展開のための自動スイッチ装置さらに,支線電源線における境界スイッチ (通常はウォッチドッグとして知られる) として機能し,上空配送ネットワークにおける再閉器およびセクション化器としても機能します.

境界負荷スイッチは,効率的な監視と制御を可能にするリモート管理機能を提供します.流通自動化システムへのシームレスな統合を容易にする.

この装置は,mAレベルのゼロシーケンス電流と相間短回路電流を検出する能力を含む,信頼できる検出および判断メカニズムを使用する.これは,単相接地障害と相対相短回路障害の自動除去を可能にしますシステムの故障管理能力を向上させる.

ボーナリー・ロード・スイッチの主なスイッチは真空弧技術を使用し,隔熱システムはSF6とN2混合ガス隔熱を組み込む.製品にはガス密封,防爆性内部コンパクトはSF6とN2混合ガスで満たされています.漏れを防止し,外環境の影響を受けない装置の性能を保証する.

制限負荷スイッチのスプリング操作メカニズムは,小型化と性能最適化を考慮して設計されています.伝統的なスプリングメカニズムと比較して,より高い動作信頼性をもたらしますこの設計の改善により,装置の全体的な運用効率と使用寿命が向上します.



制御装置の特徴:

インテリジェント・ターミナル・コントローラには,保護,自動制御,検査/問い合わせ,通信,ソフトウェア管理などの機能がある.

1. 完全には,回路保護,リモコン制御,アラーム,リモコンモニタリングなどの様々な機能を実装します.

2GSMネットワークに通信ハードウェアの投資は必要ありません. SIMカードを購入してSMSサービスを有効にします.

3指定された携帯電話,情報暗号化,パスワード確認,その他のセキュリティ対策を使用します.

4GSMモジュールは携帯電話番号を指定し,接続された電話からのコマンドのみを受け入れます.

5リモコンや他のコマンドの通信は暗号化されています

6. システム制御の安全性を確保し,誤操作を防ぐために,事前に設定された確認実行確認リモコン制御方法をフォローします.

7通信線を設置する必要はありません.

8単にSMSインテリジェントモニタリング端末を正しくインストールし,SIMカードを挿入し,指定された携帯電話番号を設定し,システムは動作を開始します.

9リアルタイムモニタリングと表示は,モニタリングのためにスタッフを配置する必要なく,シグナルを持つ任意の場所に行えます.




適用:

1電力配給サブステーション: ZW20スイッチは,屋内および屋外の両方で,電源配給サブステーションで一般的に使用されています.配送ネットワークの故障防止.

2商業用建物:このスイッチは,ショッピングモール,オフィス複合施設,病院を含む商業用建物で,信頼性と安全性の高い電力配給のために使用されます.効率的な負荷切り替えを保証し,重要な電気負荷を保護します.

3.再生可能エネルギーシステム: ZW20スイッチは太陽光発電所や風力発電所などの再生可能エネルギーシステムに適しています.このシステムの中電圧回路の切り替えと保護を容易にする.

4鉄道電化:スイッチは,鉄道電化プロジェクトで,鉄道ネットワークへの電源供給を制御し保護するために使用されます.列車運行に信頼性と安全性を保証する.

5鉱山作業: ZW20スイッチは,地下および地表鉱山における電気機器および電力配送ネットワークの制御および保護のために鉱山作業に使用されます.

6石油・ガス産業:ZW20スイッチは,精製工場,パイプライン,オフショアプラットフォームの電気機器の制御と保護のために,石油・ガス産業で適用されています.

7水と排水処理施設: ZW20スイッチは,水と排水処理施設で使用され,ポンプステーション,処理施設,配送ネットワーク.

構造:

マイクロコンピュータベースのリレー保護と監視装置は,断路システムの中央制御器として機能する技術的に先進的なシステムです.最先端のマイクロコンピュータ技術を利用することでこの装置は,組み込まれている電気システムの安全性と信頼性を確保する上で重要な役割を果たします.
制御装置は,様々な環境条件に耐えるように設計され,強力な耐候性があります.この 特性 に よっ て,極端 な 温度 など の 厳しい 天気 の 条件 に も 信頼 的 に 動作 する こと が でき ますさらに,制御器は凝縮防止装置で構築されています.湿度が問題になる湿気や湿気のある環境でも機能性を確保する.
安全で信頼性の高い接続を確立するために,制御器は航空コネクタを使用してスイッチボディに接続されます.航空コネクタは高い安定性と耐久性で知られています.リレーの保護や監視などの重要なアプリケーションに理想的な選択肢となりますこれらのコネクタは,コントローラとスイッチの間の適切な通信と機能を確保し,システムの全体的なパフォーマンスと信頼性を向上させます.
制御器は接続の信頼性を優れているため,信号喪失や障害のリスクを最小限に抑える.これは制御器とスイッチの間の継続的で中断のない通信を保証します.リレーの保護と監視システムの正常な機能に不可欠な高いレベルの保護を維持することで,コントローラーはリレー保護と監視機能の完全性と正確性を保証します.電気システムの全体的な安全性を損なう可能性のあるエラーや不一致を防ぐこと.

環境条件:

環境気温: -40°Cから+70°C

標高:海抜3000mを超えない.

周囲 の 空気 は,塵,煙,腐食 ガス,蒸気,塩霧 で 汚染 さ れ て いる こと が あり ます.汚染 度:レベル IV.

風速は34m/sを超えてはならない (円筒状表面の圧力700Paに相当する).

外部のスイッチ装置や制御装置からの振動や地震活動は無視できます.

副システムに誘発される電磁気干渉の振幅は1.6kVを超えない.




技術パラメータ:

制御装置の技術パラメータ:
