強力な電気セクショナライザー インテリジェントステンレス鋼 手動/自動真空回路断片
製品説明:

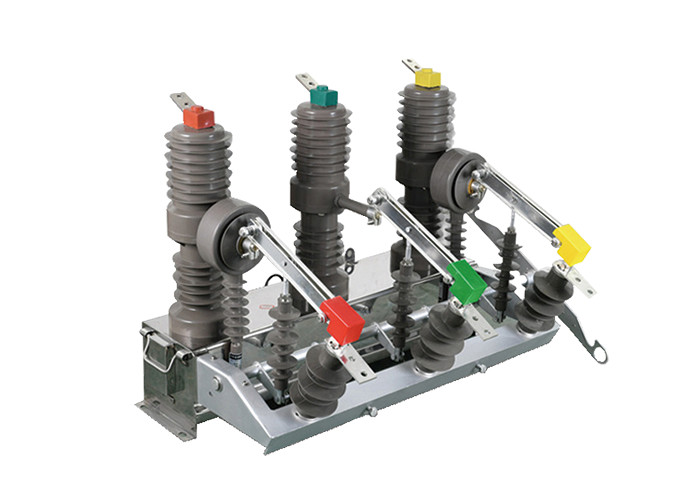

ZW32-12シリーズの電気切断機は,定位電圧12kV,三相交流周波数50Hzの屋外配送機器である.主に割れとローズ電流を閉じるために使用されます電子システムにおける過負荷電流および短回路電流. サブステーションおよび産業および鉱山企業の配送システムにおける保護および制御に適しています.また,農村電力網の頻繁な運用のために電力網の動作のためのセクションスイッチとしても使用できます.コントローラをインストールした後,配送ネットワーク自動化を達成できます.
適用:
1工業および鉱山企業: ZW32-12電動切断機は,モーター,トランスフォーマー,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
2商業用建物:電気切断機は,電気システムの安全かつ信頼性の高い動作を保証し,電気配送と保護のために商業用建物でも使用されます.設備の損傷を防止し,停止時間を最小限に抑える.
3石油・ガス産業: 石油・ガス産業では,精製工場,パイプライン,オフショアプラットフォームの電気機器の保護のために,電気切断器を使用しています.危険な環境での安全な操作を保証し,潜在的な電気障害から保護します.
4再生可能エネルギーシステム: ZW32-12電動切断機は,太陽光発電所や風力発電所などの再生可能エネルギーシステムで一般的に使用されています.再生可能エネルギー源から発生する電力の配給の保護と制御を図るシステムの効率的かつ信頼性の高い運用を保証する.
特徴:
1高電圧真空断路器:真空弧消化技術を採用し,良質の断路性能と強い弧消化能力を備えています. 負荷電流を確実に中断することができます.過負荷電流短回路電流も
2屋外設計:屋外環境に適しており,良い耐候性と保護性能があり,様々な厳しい天候条件下で正常に動作することができます.
3定位電圧と周波数: 12kVの定位電圧と50Hzの三相交流周波数を持つ配送システムに適しており,対応する電力要件を満たします.
4保護および制御機能: 主にサブステーションおよび産業および鉱山企業の配送システムにおける負荷保護および制御に使用されます.効率的に電源機器とシステムの安全な操作を保護することができます.
5農村電力網の適用: 農村電力網の頻繁な運用により,この断路器は広く使用され,断面スイッチとして,そして農村電力網の配送ネットワーク自動化に使用できます.
構造:
負荷停止スイッチは,柱,ベース,設置,固定,リフティングのための懸垂から構成されています.
1柱高電圧負荷ブレイクスイッチは,真空中断器を装備し,安定して信頼性の高いブレイク性能,点火と爆発の危険性,安全性,保守なしで,小サイズ,軽量で長寿命など
特徴
2. 負荷停止スイッチは完全に閉じ,良い密度,湿度防止と脱湿. それは熱と湿地帯で使用するのに適しています.
3負荷停止スイッチの開閉は手動または電気または遠隔操作が可能である.
4動作メカニズムは新鮮でシンプルで信頼性があり サイズも小さく 機械寿命は1万倍まで エネルギー貯蔵モーターは直流永久磁石モーターです選択可能な電圧レベルは -220V-110V-48V-24V.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
