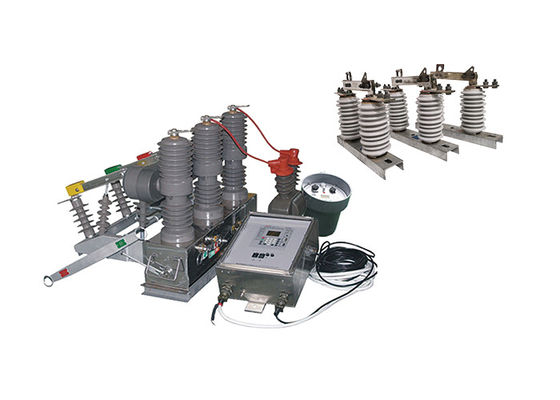

高電圧の電気セクショナライザー ゼロシーケンスセンサーと 屋外フックスティック
製品説明:
ZW32-12電気分断機は 屋外環境のために特別に設計されています.雨のような様々な厳しい天候条件に耐えるようにするこれは屋外装置の信頼性のある動作と長寿を保証します.
電子システムにおける負荷電流,過負荷電流,短回路電流を効果的に断断・閉じる能力. 信頼性の高い中断・切り替え操作を提供します.電気システムの安全性と正常な機能を確保する.
ZW32-12電動断面化機は,サブステーションに加えて,工業および鉱山企業でも広く使用されています.これらの施設の配送システムに信頼性の高い保護と制御を提供しますモーター,トランスフォーマー,その他の電気機器を過剰電流やショートサーキットから保護します.産業や鉱山での安定した安全な電源供給を維持する.
特別に農村電力網での頻繁な操作を処理するように設計されています. 断面スイッチとして機能し,電力網の効率的な分割を可能にします. 制御器で装備された場合,,配電網の自動化が可能になり 農村電力システムの信頼性と効率が向上します
制御装置を設置すると ZW32-12 電動分断器は電源ネットワークの操作にシームレスに統合できます.配送ネットワークの自動化効率的なエネルギー管理を促進する.
コントローラー紹介
1先進的な通信と遠隔監視: ZW32-12 電動セクションライザーは,監視システムにシームレスな統合を可能にする485/232通信インターフェースを装備しています.遠隔モニタリングのために光ファイバーや無線通信を通じて接続することもできますこれは,断路器の状態,性能,故障状態をリアルタイムに監視し,積極的な保守と効率的なトラブルシューティングを容易にする.
2. 再び閉めると加速機能: 恒久的な故障の場合,ZW32-12の電気断面化器には自動加速トリッピング機能があります.障害が再開後も続ければ, 断路器は自動で高速で起動し,持続的な故障に対する強化された保護を提供し,システムへの潜在的な損傷を最小限に抑えます.
3. 調整可能な再閉遅延時間: ZW32-12 電動セクションライザーは再閉遅延時間の調整を可能にします.この機能は,電源システムの特定の要件に基づいて再閉操作を構成する柔軟性を提供します.異なる故障シナリオに対するシステムの応答を最適化し,全体のシステム信頼性を向上させるためのカスタマイズが可能になります.
4誤操作防止設計と跳躍防止機能:ZW32-12電気断面化機は,跳躍閉路の誤操作防止設計を組み込みています.この設計は,断路器の偶然または意図せざる閉鎖を防ぐさらに,ジャンプ防止機能も搭載されており,断路器が安定した閉ざされた位置に保たれ,外部要因による突然のトリップのリスクを軽減します.
5ゼロシーケンスの電流による欠陥差別:ZW32-12電気分断器は,ゼロシーケンスの電流分析を使用して,ゾーン内とゾーン外の欠陥を区別する能力で装備されていますこれは,誤差を正確に識別し,より迅速で正確な誤差隔離を可能にし,電源システムへの影響を最小限に抑えます.
6誤操作防止のためのリモコン制御スイッチ: ZW32-12電動セクションライザーは誤操作を防ぐために特定の設計のリモコン制御スイッチを組み込みます.この機能により,遠隔操作が安全に実行され,偶然のトリップや意図せざる動作の危険性が軽減されます..
構造:
1.真空断路器:真空断路器は断路器のコアコンポーネントである.それは,コンタクトを含む密閉室であり,電路の中断時に発生する弧を消すために真空を使用します電気回路の信頼性と効率の良い断断と製造を保証します.
2操作メカニズム: 操作メカニズムは,断路器のコンタクトを開閉します.通常はスプリングメカニズム,操作棒,関連している3. 切断器の特定のモデルに応じて,操作メカニズムは手動またはモーター化することができます.
4コントロールパネル: コントロールパネルには,スイッチ,インジケーター,保護リレーなど,スイッチと監視装置が設置されている.コントロールパネルは,断路器の手動制御を可能にしますその状態と保護機能を監視する.
5断熱システム:ZW32-12真空断熱器の断熱システムは,電源部品と接地された部品間の電気隔熱を保証します.断熱ボッシュなど断路器の安全運転を保証する. 断路器の安全運転を保証する.
6囲い: 断路器は,機械的保護と環境隔離を提供する囲いの中に設置されています. 囲いには,通常高品質の材料が使用されます.金属や複合材料など耐久性と外部の影響から守るため
7補助コンタクト:ZW32-12真空断路器は,補助制御およびシグナリング目的の補助コンタクトを含む可能性があります.これらのコンタクトは,リモート表示,制御回路に使用できます.,他の機器と接続する
状態:
1高空間互換性:ZW32-12真空断路器は,2000mまで高空で信頼的に動作するように設計されています.特別に設計され,高空の設備と関連したユニークな環境条件に耐えることができます性能と安全性を確保する
2広範囲の温度:ZW32-12断路器は, -45 °Cから +40 °Cまでの広範囲の環境気温で動作することができる.極端な温度に対応し,機能を維持するために構築されています厳しい気象条件でも信頼性の高い保護と制御を提供します.さらに,25°Cまでの日々の温度差に対応するように設計されています.ダイナミックな温度環境への適性をさらに確保する.
3風耐性:風速制限が35m/sに達すると,ZW32-12の断路器は優れた風耐性を示します.様々な屋外装置で一般的に経験する強い風に耐えることができますこの機能は,風の強い条件でも断路器の安定性と信頼性を保証します.
4荒い環境への耐性: ZW32-12 断路器は,燃やし易い,爆発性のある危険化学物質,腐食性のある物質,激しい振動耐腐食性のある材料で作られ 厳しい環境にも耐えるため 耐久性や性能が 厳しい産業環境や屋外環境でも 保証されます
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
断路器が断路器で使われたときに効果は倍になります.
