電気分割器 180kg 手動自動標準 GB1984-2003 スマートコントローラー付き 配送システム
製品説明:

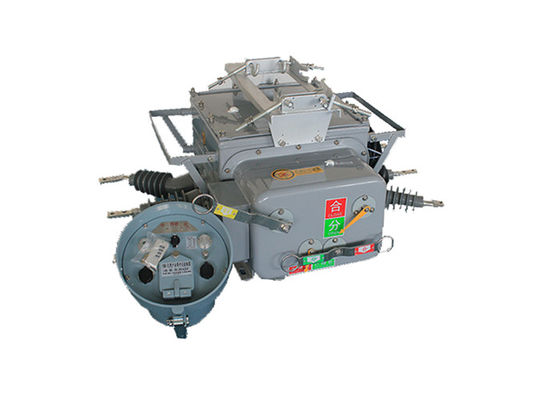

ZW20-12(F) 真空断路器は3相AC 50Hzの屋外HVスイッチ機で,主に農村および都市部の10kVの屋外配送ネットワークに使用され,分離および組み合わせた負荷電流として,過負荷電流短回路電流など
構造は3相の箱型で,操作メカニズム,伝導回路,隔熱システム,密封要素,殻から構成されています.
配送自動化アプリケーションのニーズを満たすために対応するインテリジェントリモートターミナルをサポートしています
制御装置の特徴:
1複数の通信オプション: ZW20-12 断路器は,ローカルモニタリングと制御のための 485/232 通信インターフェースを含む柔軟な通信オプションを提供しています.光ファイバーやワイヤレス通信を通じて長距離モニタリングもサポートできます異なるシステム要件を満たすための汎用的な接続ソリューションを提供します.
2自動加速: 永久的な故障の場合,断路器は自動的に加速し,故障状態に迅速かつ信頼性の高い応答を保証します.電気システムへの潜在的な損傷を最小限に抑え,システム全体の安全性を高める.
3リモコン制御とトラップへの加速による手動再閉:ZW20-12断路器は,リモコン制御と手動再閉の両方をサポートします.線が修理され,電源が復元された場合でも,接地ナイフスイッチは誤って放置されている場合, 切断器が切断まで加速し,潜在的な危険を防ぐための追加の安全対策を提供します.
4調整可能な再閉遅延:再閉の遅延時間は3つの再閉試みすべてで調整できます.この調節可能な機能は,特定のシステム要件に基づいて再閉タイミングを微調整することができます他の保護装置との連携を最適化し,システムの信頼性を向上させる.
5. 反閉塞機能と誤操作防止: ZW20-12 断路器の起動/再閉回路は誤操作を防止するように設計されています.意図せざる再閉のリスクを最小限に抑えるためのメカニズムと保護措置を組み込む, 断路器が意図したときにのみ動作し,危険性のあるシナリオを避けるようにします.
6ゼロシーケンスの電流による欠陥差分: 断路器は,保護区域内外で発生する欠陥を区別するために,ゼロシーケンスの電流分析を使用します.この能力は,故障を正確に特定し,特定するのに役立ちます効率的な故障隔離を可能にし,電気システムの停電時間を短縮します.
7. 遠隔制御による誤操作防止のための設計: 遠隔制御による断路器の起動/再閉機能は誤操作を防止するために設計されています.外部要因による意図せざるトリップまたは再閉のリスクを最小限に抑えるために,特別な措置と保護措置が実施されています.信頼性と精度の高いリモコン制御機能を保証する.
特徴:
1.真空中断技術:ZW20-12の断路器は,真空中断器を弧消化媒体として使用する.真空 断断器 は 弧 を 消す に 非常に 効果 的 で,絶好 な 介電 強度 を 提供 し て い ます高圧電流の信頼性の高い中断を保証する
2屋外用途:この断路器は屋外設置用に特別に設計されており,サブステーション,配送ネットワーク,その他の屋外電気システムで使用するのに適しています.厳しい環境 に 耐える よう に 設計 さ れ て いる温度変化,湿度,塵,雨,紫外線にさらされるなど
3高電圧定位:ZW20-12断路器は,高電圧アプリケーションのために設計されており,定位電圧は12キロボルト (kV) です.この電圧レベルで動作する電気システムを処理することができます.
4コンパクト設計: 断路器はコンパクトな設計で,外部のスイッチ機器またはサブステーションの配置に簡単にインストールおよび統合することができます.また,コンパクトなサイズにより,スペースを節約し,利用可能な設置面積を効率的に利用できます..
5信頼性の高い動作: ZW20-12 断路器は,信頼性の高い動作のために設計されています. それは高品質の材料,精密なエンジニアリングの部品,安定かつ効率的な切り替え作業を保証する高度なメカニズム障害や故障のリスクを最小限に抑える.
6セキュリティ機能: 断路器には,操作者とシステムの安全性を高めるためのセキュリティ機能が装備されています.これらの機能には,不正な操作を防止するための相互ロックメカニズムが含まれます.状態情報を提供する機械的および電気的指示器電気部品に 偶然接触しないように
7遠隔制御と監視: ZW20-12 断路器のいくつかのバージョンは,遠隔制御と監視機能をサポートすることがあります.これは,中央制御室から,または監視制御とデータ取得 (SCADA) システムを通じて,便利な操作とサーキットブレーカーのモニタリングを可能にしますシステム管理と保守を強化する.
適用する
1サブステーション: ZW20-12 断路器は,主要配送システムの一部として,屋外サブステーションでしばしば使用されます.トランスフォーマーなどの電気機器を保護し制御するために使用されます.発電機とバスバー
2配送ネットワーク:この断路器は,高電圧電力が複数の場所に配給される屋外配送ネットワークに適しています.障害電流を中断し,ネットワークの障害区画を隔離することで,信頼性と安全性の確保に役立ちます.
3工業施設:ZW20-12断路器は,工場,製造工場,鉱山などの工業施設で見られる屋外高電圧システムで使用されます.重要な電気機器を保護し,電源の継続性を保証します.
4.再生可能エネルギー装置:風力発電所や太陽光発電所などの屋外再生可能エネルギー装置では,ZW20-12の断路器は,電気インフラストラクチャを保護し,再生可能エネルギー源で生成される電力を切り替えるために使用されます..
5鉄道:この断路器は,鉄道電化に関連した屋外高電圧システムで使用されます.それは,鉄道システムへの安全で信頼性の高い電源供給を保証します.空気連鎖システムと牽引サブステーションを含む.
6石油・ガス産業:ZW20-12断路器は,石油・ガス産業内の屋外高電圧システムで使用されます.海上プラットフォームの電気機器を保護し,電力の配電を制御するために使用されます精製工場やポンプステーション
7インフラストラクチャ プロジェクト: ZW20-12 断路器は,空港,港,電力配送線などの様々な屋外インフラストラクチャプロジェクトに適しています.重要なインフラを保護し,停電しない電力供給を保証する上で重要な役割を果たします.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定位電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
