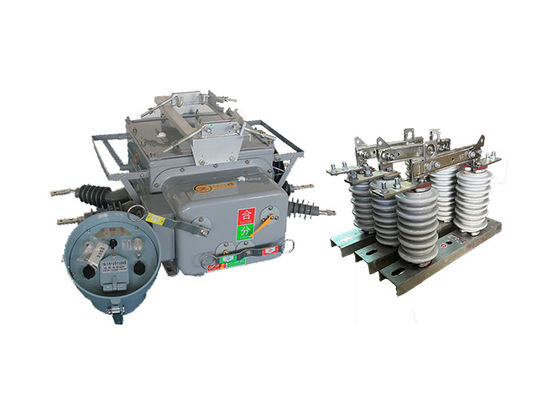

強力な真空電気切断機 AC リモコン 高電圧垂直フックスティックで自動操作

強力な真空電気切断機 AC リモコン 高電圧垂直フックスティックで自動操作

製品説明:

ZW20-12(F) 真空電気切断機は,複数の機能を1つのインテリジェントデバイスに組み合わせる新しい製品です.バキュームロードスイッチ,再閉器,およびセクションライザー,さまざまなアプリケーションで汎用性と効率性を提供します.

ボーダーリー・ロード・スイッチの主な部品には,真空断片,CH-40制御器,外部の電圧トランスフォーマーが含まれます.真空断片は,回路の信頼性の高い中断を保証します.CH-40コントローラが高度な保護を提供する一方で外部電圧トランスフォーマー,配送自動化ラインリングネットワークのオプション,双方向のPT (潜在トランスフォーマー) 接続に使用できる.

この製品は,10kVと13kVの都市および農村電力網の空間リングネットワークで広く使用されています.リングネットワークにおける線路負荷の展開のための自動スイッチ装置さらに,支線電源線における境界スイッチ (通常はウォッチドッグとして知られる) として機能し,上空配送ネットワークにおける再閉器およびセクション化器としても機能します.

電気断面器は,遠隔管理機能を提供し,効率的な監視と制御を可能にします.,流通自動化システムへのシームレスな統合を容易にする.

この装置は,mAレベルのゼロシーケンス電流と相間短回路電流を検出する能力を含む,信頼できる検出および判断メカニズムを使用する.これは,単相接地障害と相対相短回路障害の自動除去を可能にしますシステムの故障管理能力を向上させる.

空気電気切断器の主要スイッチは空気弧技術を使用し,隔熱システムはSF6とN2混合ガス隔熱を組み込みます.製品にはガス密封,防爆性内部コンパクトはSF6とN2混合ガスで満たされています.漏れを防止し,外環境の影響を受けない装置の性能を保証する.

制限負荷スイッチのスプリング操作メカニズムは,小型化と性能最適化を考慮して設計されています.伝統的なスプリングメカニズムと比較して,より高い動作信頼性をもたらしますこの設計の改善により,装置の全体的な運用効率と使用寿命が向上します.

GW9-10垂直フックスティックは,電網またはシステムの部分を保守または修理目的でシステム全体から隔離するように設計された電気スイッチです.通常,高電圧電源伝送および配送システムで使用されます..

スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する

高電圧切断スイッチは,通常600Vから765,000Vの電圧で動作するように設計され,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.



制御装置の特徴:

保護,自動制御,チェック/クエリ,通信,ソフトウェア管理などの機能を持つインテリジェントターミナルコントローラ

1 完全機能

●完璧なライン保護,リモコン,アラーム,リモートモニタリング,その他の機能

2 低コストで実用性

通信ハードウェアの投資なしでGSMネットワーク,SMSサービスを開くためにSIMカードを購入;

指定された携帯電話の使用,情報暗号化,パスワード検証,その他のセキュリティ手段

GSMモジュールは,携帯電話番号を指定することができます.

・リモコンや他の制御点のためのテキストメッセージを暗号化します. ・リモコンなどの生命を制御するテキストメッセージを暗号化します.

システム制御の安全性を確保し,不具合を防ぐために,学校リモコンモードに戻る.

4 簡単に構築できるシステム

· 通信線を設置し,通信線をデバッグする必要はありません.

単にSMSインテリジェントモニタリング端末を正しくインストールし,SIMカードを挿入し,指定された携帯電話番号を設定して,システムが動作を開始します.

5 モバイルモニタリング いつでも どこでも

· 信号がある場所ならどこでも,特殊なスタッフの監視を必要とせず,リアルタイムで監視と表示が可能です.



特徴:

1 強固な防腐能力,高温と低温に対する強い耐久性,燃焼と爆発の危険性がない.

2 完全に閉ざされた構造で,箱はSF6ガスで満たされ,密封が良好で,高温や湿度のある地域に適しています.

接続端末が対応端末に接続され,情報分析のためのインテリジェント制御装置の出力電流と比率が調整できます.

操作メカニズムは新鮮でシンプルで 小さくて軽くて 安全で信頼性の高いものです

5 この 殻 は",エネルギー 貯蔵 庫","点",および"結合"状態 を 顕著 に 示し て い ます.




構造:

1マイクロコンピュータ リレー保護と監視: ZW20-12 断路器には,マイクロコンピュータベースのリレー保護と監視装置がコントローラとして搭載されています.この先進技術により,正確で知的な故障検出が可能になります断路器の全体的な性能と信頼性を向上させる.

2耐候性および凝縮性: 断路器は,自然的な耐候性および凝縮性に対応するように設計されています.頑丈な材料と保護措置を組み込み,厳しい環境条件でも信頼性の高い動作を保証します耐久性や長寿性を高めます

3航空用コネクタ接続: ZW20-12 断路器のユーティリティモデルは,航空用コネクタを通じてスイッチボディに接続されています.このタイプのコネクターは安全で信頼性の高い接続を提供します制御器とスイッチボディ間の安定した通信と制御を確保する.

4接続信頼性と保護レベルが高い: 断路器は,システム内の一貫性のある安全な電気接続を保証する良好な接続信頼性を提供します. さらに,高度な保護を保証する内部部品と電路を塵,湿気,物理的な損傷などの外部要因から保護します.

5. アナログ入力チャネル: ZW20-12 断路器のコントローラには4つのアナログ入力チャネルが含まれます.これらのチャネルは,A相電流を含む様々な電気パラメータをモニターします.C相電流この値のリアルタイムモニタリングと事前に設定された限界値との比較により,誤差を正確に検出し,適切な対応が可能になります.

6障害の検出と処理: 制御器は電気パラメータを継続的に監視し,固定値と比較して線障害を検出します. 障害が検出されると,管理者は対応する処理を開始します効率的で迅速な保護措置を

適用する

1. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.

2自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.

3境界スイッチ:電源の支線線では,ZW20-12(F) 断路器が境界スイッチまたは"監視犬"として機能することができます." 支線線を監視し 障害や異常状態から守ります ".

4. 再封鎖器と分割器: 断路器は,上空配送ネットワークで再封鎖器と分割器として動作することができます.一時的な故障の後,自動的に電力を回復し,故障したセクションを隔離し,停電の影響を最小限に抑える.




技術パラメータ:

ZW20-12 (F)

GW9-10
