製品説明:

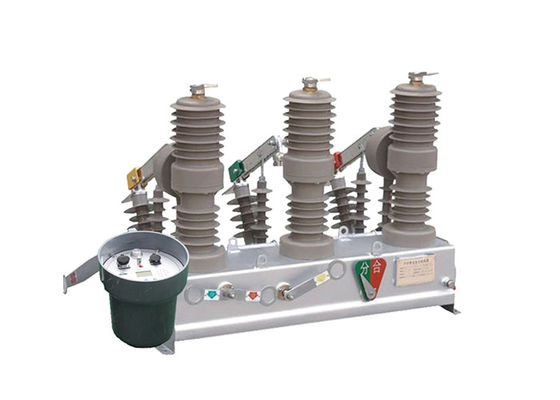

ZW32-12(F) オートマティック再閉式電気切断機は,屋外環境のために特別に設計されています.雨のような様々な厳しい天候条件に耐えられるようにこれは屋外装置の信頼性のある動作と長寿を保証します.
電子システムにおける負荷電流,過負荷電流,短回路電流を効果的に断断・閉じる能力.信頼性の高い中断・切り替え操作を提供します.電気システムの安全性と正常な機能を確保する.
ZW32-12真空断路器は,サブステーションに加えて,工業および鉱山企業でも広く使用されています.これらの施設の配送システムに信頼性の高い保護と制御を提供しますモーター,トランスフォーマー,その他の電気機器を過剰電流やショートサーキットから保護する.産業や鉱山での安定した安全な電源供給を維持する.
特別に農村電力網での頻繁な操作を処理するように設計されています. 断面式スイッチとして機能し,電力網の効率的な分割を可能にします. 制御器で装備された場合,,配電網の自動化が可能になり 農村電力システムの信頼性と効率が向上します
制御装置を設置することで,自動再閉式電気切断機ZW32-12は,電網操作にシームレスに統合できます.配送ネットワークの自動化効率的なエネルギー管理を促進する.
コントローラー紹介
ZW32-12(F) オートマティック・リクロージャー電気切断機は,モニタリングシステムにシームレスな統合を可能にする485/232通信インターフェースを装備しています.遠隔モニタリングのために光ファイバーや無線通信を通じて接続することもできますこれは,断路器の状態,性能,故障状態をリアルタイムに監視し,積極的な保守と効率的なトラブルシューティングを容易にする.
恒久的な故障の場合,ZW32-12 ((F) 自動再閉式電気切断機には自動加速トリッピング機能があります.障害が再開後も続ければ, 断路器は自動で高速で起動し,持続的な故障に対する強化された保護を提供し,システムへの潜在的な損傷を最小限に抑えます.
この機能は,電源システムの特定の要件に基づいて再閉操作を構成する柔軟性を提供します.異なる故障シナリオに対するシステムの応答を最適化し,全体のシステム信頼性を向上させるためのカスタマイゼーションを可能にします.
ZW32-12(F) オートマティック・リクロザー・電気切断機は,ジャンプ・ロック・サーキットに誤操作防止設計を組み込みています.この設計は,断路器の偶然または意図せざる閉鎖を防ぐさらに,ジャンプ防止機能も搭載されており,断路器が安定した閉ざされた位置に保たれ,外部要因による突然のトリップのリスクが軽減されます.
ゼロシーケンス電流分析を用いて,ゾーン内とゾーン外の欠陥を区別する能力が備わっています.これは正確な欠陥差別を可能にします.より迅速で正確な故障隔離を可能にし,電力システムへの影響を最小限に抑える.
ZW32-12 断路器には 誤操作を防ぐために 特別設計のリモコンスイッチが組み込まれていますこの機能は,遠隔操作が安全に実行されることを保証し,偶然のトリップや意図せざる動作のリスクを軽減します..
適用:
1変電池: 中電圧電源配送の保護と制御のために,屋内と屋外の両方で一般的に使用されます.真空断路器は,欠陥電流の信頼性の断絶を保証超負荷電流と負荷電流,サブステーション機器を保護する.
2産業および鉱山企業: ZW32-12真空断路器は,モーター,トランスフォーマー,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池超電流や短回路による電気機器これらの施設の電力供給の安定性と安全性を維持するのに役立ちます
3農村電力網:頻繁な操作に耐える能力があるため,真空断路器は農村電力網での適用に適しています. 断面スイッチとして使用できます.電力網の効率的な分割を可能にするさらに,制御装置を装備すると,配送ネットワークの自動化が可能になり,農村電力システムの信頼性と効率を向上させる.
4商業用建物:真空断路器は,電気システムの安全かつ信頼性の高い動作を保証し,電気配送と保護のために商業用建物でも使用されます.設備の損傷を防止し,停止時間を最小限に抑える.
構造:
負荷停止スイッチは,柱,ベース,設置,固定,リフティングのための懸垂から構成されています.
1柱高電圧負荷ブレイクスイッチは,真空中断器を装備し,安定して信頼性の高いブレイク性能,点火と爆発の危険性,安全性,保守なしで,小サイズ,軽量で長寿命など
特徴
2. 負荷停止スイッチは完全に閉じ,良い密度,湿度防止と脱湿.それは熱と湿地帯で使用するのに適しています.
3負荷停止スイッチの開閉は手動または電気または遠隔操作が可能である.
4動作メカニズムは新鮮で シンプルで 信頼性があり サイズも小さく メカニカル寿命は1万倍まで エネルギー貯蔵モーターは DC永久磁石モーターです選択可能な電圧レベルは -220V-110V-48V-24V.
利点:
1小型: デバイスはコンパクトな形状で設計されており,限られた空間環境で簡単にインストールできます.空間が制限されているアプリケーションに適しています.
2軽量: 装置は軽量で,輸送と設置を簡素化します.処理中に物理的な負荷を軽減し,既存のシステムに設置または統合することを容易にする.
3メンテナンスフリー:装置は,最小限のメンテナンスを必要とするように設計されています.耐久性のある部品で構築され,長期的信頼性のために最適化されています.頻繁な検査や交換の必要性を減らすことこの機能は,メンテナンスの活動に時間と資源を節約します.
4凝縮防止:装置は凝縮防止の対策を組み込む.水分蓄積のリスクを最小限に抑えるため,密封や隔熱などの保護機能が含まれています.これは,最適な性能を維持し,湿度による潜在的な損傷から内部部品を保護します.
5. 不良な気象条件と汚れた環境に適応: デバイスは,極端な温度,湿度,または塵や汚れにさらされるような困難な気象条件に耐えるように設計されています.頑丈 な 構造 と 防護 機能 は,不利 な 環境 で も 信頼 できる 動作 を 保証 し ます機能不全や性能低下のリスクを軽減します
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定数電圧 | kV | 12 | |||||||||
| 2 | 断裂の保温レベル | 作業頻度(乾燥試験/湿度試験) | 48 | |||||||||
| 電撃の電圧試験 (ピーク) | 85 | |||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | ||||||||
| 湿度試験 | 34 | |||||||||||
| 電撃の電圧試験 (ピーク) | 75 | |||||||||||
| 4 | 定位電流 | A について | 630 | |||||||||
| 5 | 定数熱安定電流 (有効値) | kA | 20 | |||||||||
| 6 | 短回路断断電の定数電流 (有効値) | 25 | ||||||||||
| 7 | 熱安定時間 | s | 4 | |||||||||
| 8 | 座標短路閉電流 (ピーク) | kA | 63 | |||||||||
| 9 | 定数動力安定電流 (ピーク) | |||||||||||
| 10 | メカニカル寿命 | 時数 | 10000 | |||||||||
| 11 | オープニング電流 | 1000 | ||||||||||
| 12 | 周囲の気温 | 最高温度 | °C | -55歳 | ||||||||
| 最低温度 | +60 | |||||||||||
| 最大日間の温度差 | K | ≤25 | ||||||||||
| 13 | 高さ | m | ≤2500 | |||||||||
| 14 | 湿度 | 日平均相対湿度 | % | ≤95 | ||||||||
| 月間相対湿度平均 | ≤90 | |||||||||||
| 15 | 耐震能力 | 横軸加速 | g | 0.25 | ||||||||
| 地上垂直加速 | 0.125 | |||||||||||
| 安全性要因 | / | 1.67 | ||||||||||
| 16 | 風速 | m/s | ≤35 | |||||||||
| 17 | 氷の厚さ | mm | ≤20 | |||||||||
