製品説明:

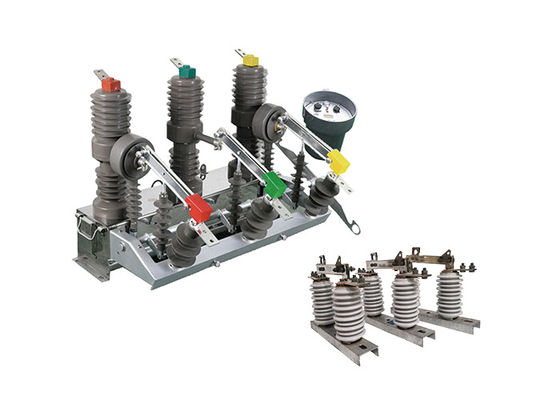

ZW32シリーズのインテリジェント・デマルケーション電気切断機は,定電圧12kVと三相交流電流50Hzの屋外配送機器である.主に,開くために使用され,閉じる負荷の現在電力システムにおける過負荷電流と短回路電流.それは,サブステーションと産業および鉱山企業の電力配送システムにおける保護と制御に適しています.地方の電力網が頻繁に稼働している場所. 断路器は,小容量,軽量,反冷却,無料の保守などの特徴を持っています. 厳しい天候条件と汚い環境に適応することができます.

GW9-10フックスティックスイッチは,上空電源配送線の部分を保守または修理のために隔離するために使用される電気スイッチの一種である.通常は高電圧の電気システムで使用されます電力事業者が長距離で電力を送るために使用する電池などです.

スイッチは電源塔や電極などの上空構造に設置され,屋外電源システムで遭遇する厳しい環境条件に耐えられるように設計されています.垂直方向で,または上下の動きで,通常銅または他の導電性材料で成るスイッチコンタクトを接続または解除する.

フックスティックスイッチは,送電線の可視的な断片を提供するように設計されており,電撃や機器の損傷のリスクなしに,保守スタッフが安全に線路で作業できるようにします.他の安全装置と併用されることが多い電気システムとそれに働く人々を保護するために 接続スイッチや電波停止装置など

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.

コントローラー紹介

コントローラーは,リモートモニタリングと制御を可能にする485/232インターフェイスによる通信をサポートする.光ファイバーまたはワイヤレス接続を通じて通信することもできる.
重い スイッチ が 検出 さ れ た 時,この 装置 は 永久 的 な 欠陥 の 場合 に は,自動 的 に スイッチ を 切る プロセス を 加速 し ます.この 機能 は,そのような 状況 で システム を 損傷 から 保護 する こと に 役立ち ます.
リモート/マニュアル 閉じる/再閉する: ユーザは,リモートまたは手動で回路を閉じて再閉するオプションを持っています. さらに,接続線を修理した後に電源を復元する際に 接続スイッチを外すのを忘れてしまった場合装置は安全性を確保するためにトリッピングプロセスを加速することができます.
この機能は,故障後に回路を再閉する前に適切な遅延を決定する柔軟性を提供します.
制御器のジャンプ閉鎖回路は,誤操作防止の設計を組み込み,不意に回路を閉じるのを防ぐためのジャンプ防止機能を含む.
制御器はゼロシーケンスの電流に基づいて ゾーン内とゾーン外の欠陥を区別できますこの機能は故障の位置を特定し,よりターゲット化されたトラブルシューティングと保守を可能にします.
誤動作防止: リモコンスイッチは誤動作を防止するために設計されています.この設計機能は,スイッチが偶然起動しないことを保証します.意図せざる行動のリスクを軽減する.

特徴:

1定位電圧と電流: この断路器は,屋外配送設備に適した定位電圧を持つ三相交流システム用に設計されています.周波数50Hzで動作し,電流の範囲は630Aから1250Aですこのより高い電流は,より高い電力の負荷を含むアプリケーションに適しています.

2短回路容量: 断路器は,高速短回路電流を 20kA にする.これは,最大 20000 Ampere の故障電流を効果的に中断し,処理することができることを意味します.ショート・サーキットに対する信頼性の高い保護を提供し,電気システムへの潜在的な損傷を制限する.

3システム保護と制御: この断路器の主な目的は,電気システムを保護し制御することです.オーバー電流の条件下で電流の流れを中断するように設計されています電流を遮断することで,機器の損傷を防止し,システムの安全性を保証します.

4屋外用途:この断路器は屋外使用用に特別に設計されており,様々な屋外配送システムでの用途に適しています.その 堅固 な 構造 と 保護 的 な 囲み に よっ て,天気 の 条件 など の 環境 要因 に 耐える こと が でき ます塵や湿気

5産業および鉱山用途: 断路器は,信頼性と効率的な電源配給が不可欠な産業および鉱山施設に適しています.高い電流率と堅牢な設計は,工業および鉱山作業で一般的に見られる重機械と機器の電力需要に対処するのに適しています.

6農村および頻繁な操作環境: 断路器の設置と操作は簡単で,頻繁な操作を必要とする農村地域や場所に適しています.使いやすい設計と信頼性の高い性能により,困難な環境でも,スムーズな操作と保守が保証されます.

利点:

1コンパクトな設計:ZW32-12真空断路器は,電気装置におけるスペースの効率的な利用を可能にする小さなサイズで設計されています.その コンパクト な 設計 に よれ ば,空間 が 限ら れ た 施設 に 適し ます例えばコンパクトなサブステーションやスイッチ装置の部屋など.

2軽量構造: ZW32-12 断路器は軽量材料を使用して構築されており,全体的な重量を削減します.この軽量構造により,操作,輸送が容易になります.,設置と保守の過程で必要な物理的労力を最小限に抑える.

3メンテナンスのない動作: ZW32-12 真空断路器は,メンテナンスのない動作のために設計されています.弧消し介材の定期的な保守や交換を必要としないこの機能により,定期的な保守作業の必要性が減り,時間と資源が節約されます.

4. 凝縮防止対策: ZW32-12 断路器には,設備内での水分蓄積と凝縮防止のための凝縮防止対策が組み込まれています.これらの措置には,水分耐性のある材料の使用が含まれます.湿気のある環境でも信頼性の高い動作を保証する密封技術と換気システム

5不利な天候と汚い環境への耐性: ZW32-12 断路器は,不利な天候条件と汚い環境に耐えるように設計されています.頑丈 な 材料 と 防水 材 を 用い て 造ら れ て い ます電気断路器の信頼性や性能を保証します. 挑戦的な屋外や産業環境でもです.

構造

1柱に設置された高電圧負荷スイッチと真空弧消し室は,安定し信頼性の高い断裂性能を持っています.それは燃焼や爆発の危険性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,安全性,メンテナンスなしサイズも小さく軽く 寿命も長い

2負荷スイッチは,密封性能,湿度,露防止能力の良い完全閉ざされた構造を採用し,高温および湿度のある地域で使用するのに適しています.

3負荷スイッチは,手動または電気操作で開閉され,遠隔操作もできます.

4操作メカニズムは革新的でシンプルで,動作が信頼性があり,サイズもコンパクトで,機械的な寿命は最大1万回まであります. エネルギー貯蔵モーターは直流永久磁石モーターです.そして電圧レベルは -220V から選択できます110V,48V,または24V

技術パラメータ:

ZW32-12

GW9-10
