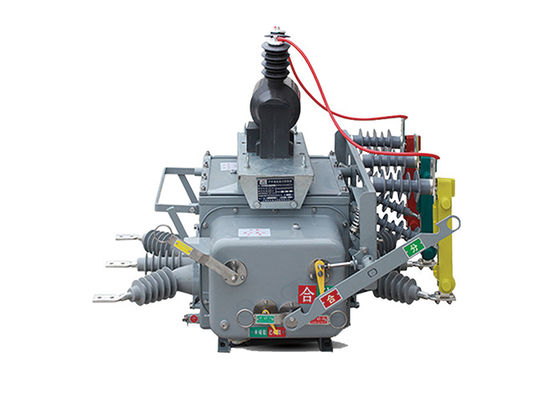

高電圧 3相グレー真空回路断片器 配送ネットワーク用コントローラ
製品説明:
ZW20-12(F) 高電圧真空断路器は,真空断路器,真空負荷スイッチ,再閉器,セクションライザーの機能を組み合わせる汎用的でスマートなデバイスです.10kVと13kVの配送ネットワークで使用するために設計されています特に都市と農村の電力網では
ZW20-12(F) 断路器の主な構成要素には真空断路器,CH-40制御器,および外部電圧トランスフォーマーが含まれます.電気回路を中断し,作る責任がありますCH-40コントローラがインテリジェントな保護と制御機能を備えている間,外部電圧トランスフォーマーが制御と監視目的の精密な電圧測定に役立ちます.
制御装置の特徴:
インテリジェント・ターミナル・コントローラには,保護,自動制御,検査/問い合わせ,通信,ソフトウェア管理などの機能がある.
1機能が包括的です
• 回路保護,リモコン制御,アラーム,リモコンモニタリングなどの様々な機能を完璧に実装します.
2低コストと実用性
• GSMネットワークに通信ハードウェアの投資は必要ありません. SIMカードを購入してSMSサービスを起動するだけです.
3複数のセキュリティ対策:
• 指定 の 携帯電話,情報 の 暗号化,パスワード の 確認,その他 の セキュリティ 対策 を 用いる.
• GSM モジュールは携帯電話番号を指定し,接続された電話からのコマンドのみを受け入れることができます.
• リモコンや他のコマンドの通信メッセージは暗号化されています.
• システム制御の安全性を確保し,誤操作を防ぐために,事前に設定された確認実行確認リモコン制御方法に従います.
4シンプルなシステム構成:
•通信線やデバッグ通信線を設置する必要はありません.
SMS インテリジェントモニタリング端末を正しくインストールし,SIMカードを挿入し,指定された携帯電話番号を設定すると,システムが起動します.
5携帯監視 いつでも どこでも
• リアルタイムのモニタリングと表示は,モニタリングのためにスタッフを配置する必要なく,信号を持つ任意の場所で行うことができます.
特徴:
1高断裂能力:高断裂電流を中断し,電源過剰状態から電気を保護する能力があります.
2コンパクトな設計:スイッチはコンパクトでスペースを節約するように設計されており,さまざまなインストール環境に適しています.
3信頼性の高い性能:スイッチで使用されている真空中断技術により,信頼性の高いスイッチ操作と最小限の保守が必要です.
4電気および機械的な寿命:スイッチは,高耐久性および耐久性を持つ長い使用寿命を持つように設計されています.
5防護装置:電流過電防止,短回路防止,電気システムを保護するための他の防護装置を含む場合があります.
6遠隔制御と監視:ZW20シリーズのいくつかのモデルは,便利な操作と状態監視を可能にする遠隔制御と監視機能を提供することがあります.
環境条件:
1. ZW20-12(F) オートマティック真空断路器は, -40 °Cから +70 °Cまでの広い環境気温範囲内で信頼的に動作するように設計されています.この温度容量により,断路器は様々な気候条件で効果的に動作できます.
2断路器は海面から3000mを超える高度に設置するのに適しています.この高度互換性により,異なる地理的な位置に柔軟に配置できます.
3.ZW20-12(F) 断路器は,塵,煙,腐食性ガス,蒸気,または塩噴霧による環境空気の汚染に耐えるように構築されています.汚染レベル基準を満たすように設計されています断路器は,厳しい環境でも耐久性を持ち,機能し続けることを保証します
4最大風速容量34m/s (シリンダーの表面で700Paに相当する) で,断路器は性能や安定性を損なうことなく強い風に耐える.この風速抵抗は,極端な天候条件下で断路器の信頼性の高い動作を保証します.
5断路器は,外部の振動や地面の動きが性能に影響を最小限に抑えるように設計されています.その 構造 と 内部 の メカニズム は,振動 を 吸収 し,抑制 する よう に 設計 さ れ て い ます外部からの干渉の影響を受けないようにします.
6.ZW20-12(F) 断路器は,二次システムにおける誘発された電磁気干渉 (EMI) を制限するように設計されています.二次システムにおける誘発されたEMIの振幅は1.6kVを超えない.,断路器が他の接続された機器の動作を妨げるような過剰な電磁障害を発生させないことを確保する.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
制御装置の技術パラメータ:
| シリアルナンバー | パラメータ | データ | ||||||||
| 1 | ウォーキング入力電圧 | AC220V | ||||||||
| 2 | 入力作業頻度 | 50Hz | ||||||||
| 3 | 入力電圧の許容される電圧変動範囲 | ±20% | ||||||||
| 4 | 装置の総電力消費量 | <10W | ||||||||
| 5 | 進電相のサンプル値 | 60〜600A | ||||||||
| 6 | 低電圧操作の限界値 | 10~140V | ||||||||
| 7 | 電源入力値の許容された取試誤差 | ±5% | ||||||||
| 8 | 超電流保護の遅延時間の値 | 0.1-0.3s | ||||||||
| 9 | ゼロシーケンス電流の設定値 | 0.2-6A | ||||||||
| 10 | 接地行動の遅延時間 | 0〜1200 | ||||||||
