製品説明:

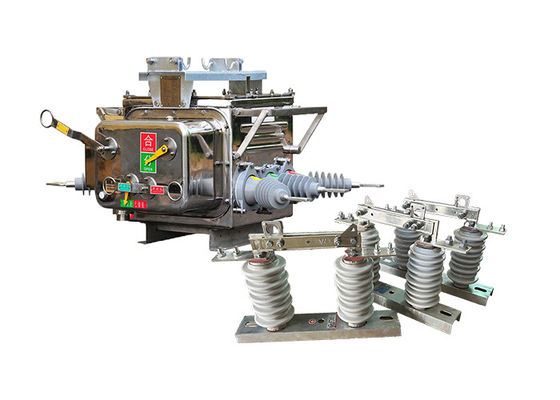

ZW20-12(F) 高電圧真空断路器は,複数の機能を1つのインテリジェントデバイスに組み合わせる新しい製品です.バキュームロードスイッチ,再閉器,およびセクションライザー,さまざまなアプリケーションで汎用性と効率性を提供します.

ボーダーリー・ロード・スイッチの主な部品には,真空断片,CH-40制御器,外部の電圧トランスフォーマーが含まれます.真空断片は,回路の信頼性の高い中断を保証します.CH-40コントローラが高度な保護を提供する一方で外部電圧トランスフォーマー,配送自動化ラインリングネットワークのオプション,双方向のPT (潜在トランスフォーマー) 接続に使用できる.

この製品は,10kVと13kVの都市および農村電力網の空間リングネットワークで広く使用されています.リングネットワークにおける線路負荷の展開のための自動スイッチ装置さらに,支線電源線における境界スイッチ (通常はウォッチドッグとして知られる) として機能し,上空配送ネットワークにおける再閉器およびセクション化器としても機能します.

境界負荷スイッチは,効率的な監視と制御を可能にするリモート管理機能を提供します.流通自動化システムへのシームレスな統合を容易にする.

この装置は,mAレベルのゼロシーケンス電流と相間短回路電流を検出する能力を含む,信頼できる検出および判断メカニズムを使用している.これは,単相接地障害と相対相短回路障害の自動除去を可能にしますシステムの故障管理能力を向上させる.

高電圧真空断路器のメインスイッチは真空弧技術を使用し,隔熱システムはSF6とN2混合ガス隔熱を組み込む.この製品にはガス密封装置があります日本,ドイツ,フランスからの爆発防止と絶縁システム技術により,優れた全体的な密封性能を保証します.内部コンパートはSF6とN2混合ガスで満たされています.漏れを防止し,外環境の影響を受けない装置の性能を保証する.

高電圧の真空断路器のスプリング動作メカニズムは,小型化と性能最適化のために設計されています.伝統的なスプリングメカニズムと比較して,より高い動作信頼性をもたらしますこの設計の改善により,装置の全体的な運用効率と使用寿命が向上します.

GW9-10 屋外切断スイッチは,電源から回路を切断するために使用される電気スイッチである.通常は高電圧の電源送電・配電システムで使用され,電撃のリスクなしに設備の保守スタッフが安全に作業できるようにします..

高電圧電気断線器には,電路を起動または停止するポールを回して開くまたは閉じることができる刃や接触があります.ポール通常,高電圧から操作者を隔離する非導電性材料を持っています.

外部脱線スイッチは,制御する回路の電圧と電流の評価に応じて,さまざまなデザインとサイズで提供されています.防護 器具 は,しばしば 柱 や 構造 に 掛け られ,通常,他の 防護 器具 と 併用 さ れ て 使用 さ れ ます電気システムの安全性と信頼性を確保するために,断路器やファイューズなど.


GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.

制御装置の特徴:

1. 485 / 232通信インターフェース,または光ファイバー,ワイヤレスリモコンモニタリングを通じて; 再閉後加速機能:スイッチが重いとき

2. 永久的な障害の場合,自動加速トリッピング

3リモコン制御 / 手動の閉じる 旅行を加速し,再閉をロック: ユーザーは,電源の後,ラインを修復する 接地スイッチを削除するのを忘れて場合

トリッピングは加速する

4. 3回再閉遅延時間を調整できます.

トリップ閉回路は誤操作防止の設計を採用し,トリップ防止の機能を持っています.

5ゼロシーケンスの電流は 地域内断層と地域外断層を区別できます

6リモコンのスイッチは誤操作を防ぐように設計されています.



状態:

環境気温: -40°Cから+70°C

標高:海抜3000mを超えない.

周囲 の 空気 は,塵,煙,腐食 ガス,蒸気,塩霧 で 汚染 さ れ て いる こと が あり ます.汚染 度:レベル IV.

風速は34m/sを超えてはならない (円筒状表面の圧力700Paに相当する).

外部のスイッチ装置や制御装置からの振動や地震活動は無視できます.

副システムに誘発される電磁気干渉の振幅は1.6kVを超えない.




特徴:

1高断裂能力:高断裂電流を中断し,電源過剰状態から電気を保護する能力があります.

2コンパクトな設計:スイッチはコンパクトでスペースを節約するように設計されており,さまざまなインストール環境に適しています.

3信頼性の高い性能:スイッチで使用されている真空中断技術により,信頼性の高いスイッチ操作と最小限の保守が必要です.

4電気および機械的な寿命:スイッチは,高耐久性および耐久性を持つ長い使用寿命を持つように設計されています.

5防護装置:電流過電防止,短回路防止,電気システムを保護するための他の防護装置を含む場合があります.

6遠隔制御と監視:ZW20シリーズのいくつかのモデルは,便利な操作と状態監視を可能にする遠隔制御と監視機能を提供することがあります.

適用:

1商業用建物:このスイッチは,ショッピングモール,オフィス複合施設,病院を含む商業用建物で,信頼性と安全性の高い電力配給のために使用されます.効率的な負荷切り替えを保証し,重要な電気負荷を保護します.

2.再生可能エネルギーシステム: ZW20スイッチは太陽光発電所や風力発電所などの再生可能エネルギーシステムに適しています.このシステムの中電圧回路の切り替えと保護を容易にする.

3鉄道電化:スイッチは,鉄道電化プロジェクトで,鉄道ネットワークへの電源供給を制御し保護するために使用されます.列車運行に信頼性と安全性を保証する.

4. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.

5自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.

技術パラメータ:

ZW20-12 (F)
