高電圧電気真空回路断片 AC自動リセット 屋外用真空回路断片
製品説明:

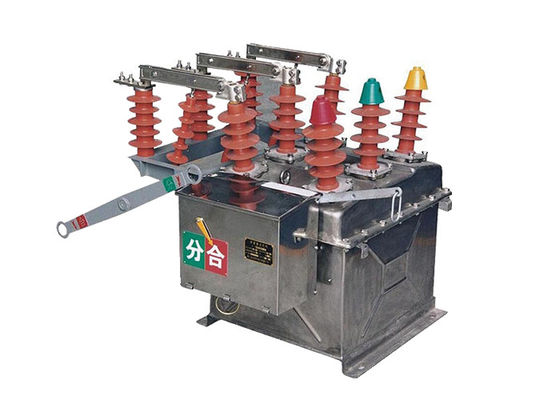

ZW8-12高電圧真空断路器は,特に高電圧スイッチ装置の屋外使用のために設計されています.主な目的は10kVの都市および農村電力網の配送システムを制御し保護することです12kVの電圧と50Hzの周波数で動作し,三相交流の屋外高電圧スイッチに適しています.
ZW8-12の主要な機能の1つは,電源システム内の負荷電流をオンまたはオフに切り替えることです.発生する短回路の欠陥電流を中断する責任があります電気網の安全と安定性を確保する.
断路器は,スイッチ操作中に断路器が開くときに形成される弧を消すために真空断路器を使用します.バキューム 断断器 は,電波 弧 を 断断 する 信頼性 に 知れ て い ます高い電解強度を持ち 優れた電気性能を備えています
ZW8-12断路器は,電源システムにおける広範な使用,安定性,成熟性により広く普及しています.信頼性が証明された断片は,性能と安全性の要求された業界基準を満たすことを保証するために厳格なテストを受けています.
特徴:
1.ZW8-12屋外高電圧交流真空断路器は,空気とエポキシ樹脂複合物隔熱の両方に設計された内部隔熱で,汚染防止能力を強化しています.この 隔熱 システム は,回路 断断器 を 環境 汚染 物質 から 保護 する こと に 役立ち ます汚染された環境や厳しい環境でも,信頼性の高い動作を保証します.
2ZW8-12 断路器は,ミサイルエネルギー貯蔵操作メカニズムを装備しています.このメカニズムでは,貯蔵されたエネルギーを使って断路器を効率的に操作します.迅速かつ信頼性の高い切り替え操作を可能にしますミサイルのエネルギー貯蔵メカニズムは サーキットブレーカーの全体的な性能と信頼性を向上させます
3.ZW8-12の断路器は,外部PT (ポテンシャルトランスフォーマー) とともに,片側 (左側) または両側分離スイッチで構成できます.この柔軟性により,特定のシステム要件に基づいて,多様なインストールオプションが可能です.片側または両側分離スイッチは,電源システムから断路器を簡単に隔離することを可能にし,外部のPTは正確な電圧測定とモニタリングを促進します.
適用:
1電力配送: 電気配送システムでは,配送トランスフォーマー,フィッダー,その他の機器を切り替えて保護するために,屋外真空断路器が広く使用されています.常 に 屋外 の 柱 に 設置 さ れ て いる変電台とスイッチ装置
2電力事業の規模での再生可能エネルギー: 電力事業の規模での再生可能エネルギープロジェクト,例えば風力発電所や太陽光発電所では,インバーターやその他の機器の切り替えと保護のために,屋外真空断路器が使用されます..
3鉄道システム: 電気機器の切り替えと保護のために,信号システムや鉄道インフラなどの鉄道システムで,屋外真空断路器が使用されます.
4鉱山作業:外部の真空断路器は,外部の厳しい環境で電気機器を切り替えて保護するために,鉱山作業で使用されます.
5石油・ガス産業: 石油・ガス産業では,ポンプ,コンプレッサー,パイプラインなどの電気機器の切り替えと保護のために,屋外真空断路器が使用されます.
.
条件:
1周りの温度:-40°C~+70°C (平均日間気温は+40°Cを超えない)
2高さ:>1000m (最大3000m)
3周りの湿度:日平均相対湿度95%未満,月間平均相対湿度
4汚染レベル:レベルIV
5最大風速:700Pa (風速35m/sに相当する)
6地震強度 8レベル
技術パラメータ:
| エリアル | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
