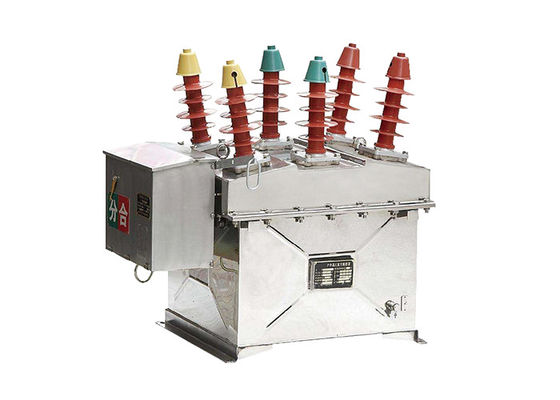

3相産業用高電圧真空断路器 AC 自動/手動 強力断路器
製品説明:
ZW8-12 屋外高電圧交流真空断路器は,3相交流屋外高電圧スイッチ機器に適しており,定電圧は12kV,定周波は50Hzである.主に10kVの都市および農村電力網の配送システムで使用され,負荷電流や短回路障害電流をオンまたはオフに切り替える電力システムで最も広く使用され,成熟し,安定した製品です.
適用:
1電力配送ネットワーク: ZW8-12 断路器は,変圧器,フィッダー,電源源,電源,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流超負荷や短回路による他の電気機器配送システムの信頼性と安全性を保証します.
2産業用工場:製造工場,化学施設,鉱山などの産業は,重要な機器や機械を保護するためにZW8-12断路器を使用することが多い.モーターの故障防止を提供します.発電機,スイッチ装置,その他の産業用電気システム.
3商業用建物:ZW8-12断路器は,オフィス複合体,ショッピングモール,病院,教育機関を含む商業用建物に一般的に設置されています.電気配送システムを保護するエレベーター,照明回路,その他の重要な建物のインフラストラクチャ
4風力や太陽光発電などの再生可能エネルギー源の採用が増加するにつれてZW8-12の断路器は,中電圧再生可能エネルギー装置を保護するために使用されます障害や保守作業中に再生可能エネルギー源から発生する電力を安全に切断します.
5インフラストラクチャプロジェクト: ZW8-12 断路器は,鉄道,空港,水処理施設などのインフラストラクチャプロジェクトに適しています.トラクションパワーシステムを含む,照明システム,ポンプステーション,制御回路
6データセンター:データセンターには信頼性があり,強力な電気保護が必要です.ZW8-12 断路器は,通常,データセンター内の中電圧配送システムで,重要なサーバーを保護するために使用されます.,バックアップ電源システム,冷却インフラストラクチャ,不中断電源 (UPS)
7石油・ガス設備:石油・ガス産業では,ZW8-12断路器は,ポンプ,コンプレッサー,モーター,電池,電池などの中電圧電気システムで使用されます.精製工場の他の設備海上プラットフォーム,およびペリン装置.
特徴:
1この断路器は,真空断路器を弧消し媒質として使用します.真空断路器は,弧消しにおいて非常に効率的で,優れた介電性強度を提供します.中圧電流の信頼性の高い中断を保証する.
2ZW8-12 断路器は,コンパクトでモジュール式な設計で,より簡単に設置,保守,スイッチアギア組装に統合することができます.電気 装置 の 空間 活用 を 最適 に する ため に も 便利 です.
3断路器は,高断路容量に対応するように設計されており,短回路や故障電流を安全に中断することができます.ZW8-12断路器の断断容力は,通常,メーカーによって指定されます..
4ZW8-12の断路器は 信頼性の高い動作のために設計され 性能と耐久性を確保するために 厳格なテストを受けました高品質の材料と精密な工学部品を組み込み,安定で効率的な切り替え操作を保証します.
5セキュリティ機能: 断路器には,操作者とシステムの安全性を高めるためのセキュリティ機能が装備されています.これらの機能には,不正な操作を防止するための相互ロックメカニズムが含まれます.状態情報を提供する機械的および電気的指示器電気部品に 偶然接触しないように
6遠隔制御とモニタリング: 特定のモデルとメーカーによって,ZW8-12断路器は遠隔制御とモニタリング機能をサポートする可能性があります.これは,中央制御室から,または監督制御とデータ取得 (SCADA) システムを通じて,便利な操作と断路器の監視を可能にしますシステム管理と保守を強化する.
構造:
1模具ベースの"度伸縮形造技術: 蓋の上部カバーは,先進的な"度伸縮形造技術を使用して製造されています.高度な機械的強度を保証するIP4X 保護グレード,美学的な外観.この技術は安装を容易にする.さらに,囲い物は,腐食や腐食に耐性があります.ステンレス鋼または高品質の鋼板のスプレー処理の間で選択することができます..
2.切断スイッチ (オプション):ZW32-12真空断路器は,任意の切断スイッチ機能を提供しています.このスイッチは,ZW8スイッチボディユニットに基づいて特別に設計されています.配送ラインのメンテナンス中に便利でよく見える断線点として機能します誤操作を防ぐために,切断スイッチと断路器の間には機械的な接続装置が組み込まれています.これは安全性を向上させ,事故による操作のリスクを最小限に抑える..
技術パラメータ:
| エリアル | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
