高効率の高電圧真空断路器 630A/1000A/1250A

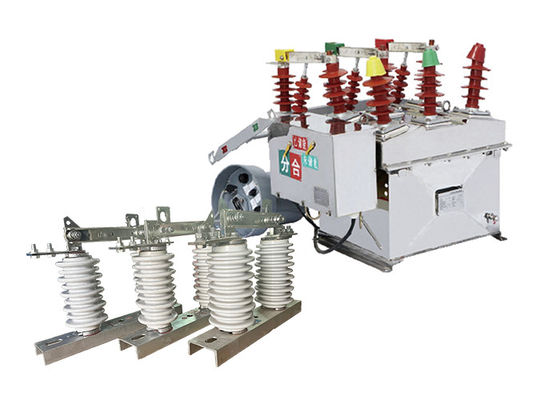

高効率の高電圧3パース真空断路器 携帯式屋外切断スイッチとマッチ

製品説明:

高圧真空断路器ZW8-12は国際基準に準拠して設計され,先進技術を用いて製造されています.630Aまでの電流20kAまでの短回路断片電流

断路器は,真空断路器,操作メカニズム,制御システムを含むいくつかの主要な部品で構成されています.電気の電流を中断する責任があるこれは,アーチを防止し,信頼性の高い動作を保証する,真空で動作するように設計されています.

操作メカニズムは,スイッチを開閉し,手動または電気操作が可能である.制御システムは,断片を監視し,操作者にフィードバックを提供します断片の状態を監視し,故障を検出することができます.

ZW8-12の断路器は,非常に信頼性が高く,最小限のメンテナンスを必要とするように設計されています.それは長い使用寿命があり,厳しい屋外環境に耐えることができます.幅広い用途で使用するのに適している.

GW9-10 屋外ドスコネクタスイッチは,電網またはシステムの一部を,保守または修理目的で,他のシステムから隔離するように設計された電気スイッチです.通常,高電圧電源伝送および配送システムで使用されます..

スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する

屋外ドスコネクタスイッチは,通常600Vから765,000Vの電圧で動作するように設計されており,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です

高電圧切断スイッチを正しく操作しなければ危険であるため,適切な安全手順に従うことが重要です.高電圧装置の操作と保守は,資格のある訓練を受けた職員のみが許可されるべきである..

GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.

特徴:

測定機能
1電圧,電流,その他の動作データ,イベント記録を記録します.

FTU関数
1. リモコン制御,テレメトリ,リモートシグナル,リモート調整の4つのリモート機能を達成できます.
2遠隔制御,様々な状態の遠隔モニタリング,様々な測定値とイベント記録の遠隔表示,さまざまなセット値の遠隔調整を含む.

通信インターフェイスとプロトコル
制御器は1つのデータインターフェースと標準的なリモート通信プロトコルで装備されており,ファイバー,ワイヤード,ワイヤレスなどのさまざまな通信方法をサポートしています.電源配送自動化システムにおけるリモートターミナルとして機能する.

リモコン制御機能
1安全な信頼性の高い操作で,近距離でリモート開閉操作を達成するために,無線リモコンで装備することができます.

バックアップバッテリー
1代替電池で装備され,ACが切れた後も12時間正常動作を保つことができます.

2つの電源切換の保護機能
1. 双重パワー相互制御があり,電源を入れると自動遅延再閉機能と,電源を消すと自動遅延トリップ機能があります.
2電気があるときに閉じない機能があり,2つのスイッチポジションは相互にロックされています.

自動的に故障を排除し,故障区域を隔離し,自動的に電力を転送し,故障のないエリアに電力を戻します.


コロケーション:

屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.

電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流通を断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります断線隔離器は,電路を物理的に隔離し,断線の可視的な兆候を提供するために使用されます.

安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために動作します.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.

適用する

1配送システム:ZW8-12断路器は,都市および農村の10kV電力網における配送システムの制御と保護において重要な役割を果たします.負荷電流をオンまたはオフに切り替えるために責任があります消費者に信頼性の高い電力配給を保証する.

2電源サブステーション: 電気配電線が配電網に接続されている電源サブステーションでは,回路断定器が頻繁に使用されます.装置の隔離と保護に役立ちます安全な効率の良い電源交換装置の運用を可能にします.

3産業用電源システム: 製造業,鉱業,大規模なインフラプロジェクトなどの高電力需要産業高電圧電源システムを制御し保護するために ZW8-12 断路器を使用する負荷電流を管理し,短回路の欠陥電流から機器を保護するのに役立ちます.

4風力や太陽光発電などの再生可能エネルギー源の採用が増加するにつれてZW8-12の断路器は,再生可能エネルギー発電に関連する高電圧スイッチ装置システムで適用されています再生可能エネルギーの効率的なグリッドへの統合を支援し,発電施設の安全な運用を保証します.

5電力会社:電力会社は,高電圧の送電・配送ネットワークを管理・保護するために,ZW8-12の断路器に頼っています.負荷電流を効果的に制御し,故障を防ぐことで,電力網の全体的な信頼性と安定性に貢献します.

状態:

周りの温度:-40°C~+70°C (日平均気温は+40°Cを超えない)

高さ:>1000m (最大3000m)

周りの湿度:日平均相対湿度95%以上,平均月間相対湿度

汚染レベル:レベルIV

最大風速:700Pa (風速35m/sに相当する)

地震強度: 8級

技術パラメータ:

ZW8-12


GW9-10
