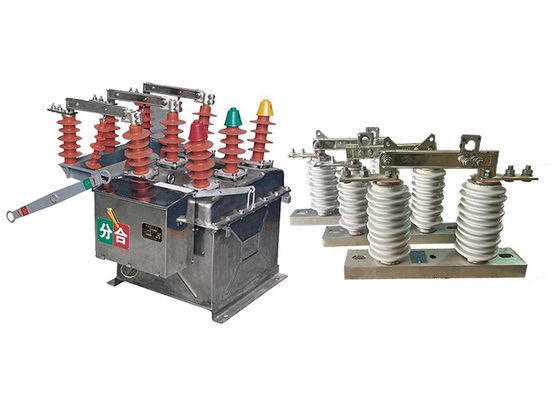

GW9-10 フックスティック駆動スイッチを使用するサブステーションの保護のための高電圧真空断路器

GW9-10 フックスティック駆動スイッチを使用するサブステーションの保護のための高電圧真空断路器

製品説明:

ZW8-12自動真空断路器は国際基準に準拠して設計され,先進技術を用いて製造されています.630Aまでの電流20kAまでの短回路断片電流

断路器は,真空断路器,操作メカニズム,制御システムを含むいくつかの主要な部品で構成されています.電気の電流を中断する責任があるこれは,アーチを防止し,信頼性の高い操作を保証する,真空で動作するように設計されています.

操作メカニズムは,断路器の開閉を担当し,手動または電気操作が可能である.制御システムは,断片を監視し,操作者にフィードバックを提供します断片の状態を監視し,故障を検出することができます.

ZW8-12 柱式断路器は,高度な信頼性を持ち,最小限のメンテナンスを必要とするように設計されています. 長寿命があり,厳しい屋外環境に耐えることができます.幅広い用途で使用するのに適している.

GW9-10 フックスティック操作スイッチは,保守,修理,または緊急目的のために電気配送ラインを隔離および接地するために使用される携帯デバイスの一種である.幅広い用途で使用できる多用性のあるツールです航空配送線,サブステーション,産業施設を含む.

フックスティック操作のスイッチは,1人だけで操作できるように設計されており,操作や操作が簡単です.電気機器に届くように拡張できる交換可能なアタッチメントのセットで,スイッチを開け閉じるなど様々なタスクを実行できます.

このスイッチは,電気回路の可視的な断絶を図るように設計されており,電源が付いた機器との偶然接触から保護します.厳しい環境にも耐えられるように設計されています強い風,雨,雪などで,屋外での使用に適しています.

特徴:

マイクロコンピュータの保護機能

1速電,限られた時間速電,超電源保護の3段階の電流保護機能があります

2柔軟な設定で,高速と遅いタイミングの特徴を設定できます.

3保護値と遅延を設定できます.

閉じる機能

1最大3回の再閉操作を設定できます.

2ユーザは,再閉作業の数と異なる再閉間隔を自由に選択できます.

3. 再封鎖前の加速,再封鎖後の加速,並列調整選択の機能があります.

ネットワーク再構築機能

1. 低電圧発動ロック,自動再ロック,短期間の再ロックなし,連続的な再ロックなし,低電圧再ロック,自動リセット,待機保護値の短期的なアクティベーションを含む.スタンバイ保護値の継続的なアクティベーション.

2リングネットワークの動作中に,事前に設定された機能に従って,分散された知的制御が実現できます.

3ネットワークの故障が発生すると 自動的に故障を排除し 故障区域を隔離し 自動的に電力を転送し 故障のないエリアに電力を戻します

測定機能

1電圧,電流,その他の動作データ,イベント記録を記録します.

FTU関数

1. リモコン制御,テレメトリ,リモートシグナル,リモート調整の4つのリモート機能を達成できます.

2遠隔制御,様々な状態の遠隔モニタリング,様々な測定値とイベント記録の遠隔表示,さまざまな設定値の遠隔調整を含む.

通信インターフェイスとプロトコル

制御器には1つのデータインターフェイスと標準的なリモート通信プロトコルがあり,ファイバー,ワイヤード,ワイヤレスなどの様々な通信方法をサポートします.電源配送自動化システムにおけるリモートターミナルとして機能する.

リモコン制御機能

無線リモコンで装備され,安全で信頼性の高い操作で,近距離でリモート開閉操作を実現できます.

バックアップバッテリー

1代替電池で装備され,ACが切れた後も12時間正常動作を保つことができます.

2つの電源切換の保護機能

1. 双重パワー相互制御があり,電源を入れると自動遅延再閉機能と,電源を消すと自動遅延トリップ機能があります.

2電気があるときに閉じない機能があり,2つのスイッチポジションは相互にロックされています.


適用:

1電力配送ネットワーク: ZW8-12 断路器は,変圧器,フィッダー,電源源,電源,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流超負荷や短回路による他の電気機器配送システムの信頼性と安全性を保証します.

2産業用工場:製造工場,化学施設,鉱山などの産業は,重要な機器や機械を保護するためにZW8-12断路器を使用することが多い.モーターの故障防止を提供します.発電機,スイッチ装置,その他の産業用電気システム.

3産業用電源システム: 製造工場,鉱山事業,大規模インフラプロジェクトなどの高電力需要産業高電圧電源システムを制御し保護するために ZW8-12 断路器を使用する負荷電流を管理し,短回路の欠陥電流から機器を保護するのに役立ちます.

4風力や太陽光発電などの再生可能エネルギー源の採用が増加するにつれてZW8-12の断路器は,再生可能エネルギー発電に関連する高電圧スイッチ装置システムで適用されています再生可能エネルギーの効率的なグリッドへの統合を支援し,発電施設の安全な運用を保証します.

利点:

1.CT23 春のエネルギー貯蔵動作機構:ZW8-12 断路器はCT23型春のエネルギー貯蔵動作機構を装備している.このメカニズムは,スプリングに蓄積された機械エネルギーを利用し,スループレーカーの接触を開閉することを容易にする操作に柔軟性があり,アプリケーションの特殊な要求に応じて,モーター化または手動操作を可能にします.

2.ZW8-12G コンビネートブレーカー:ZW8-12Gモデルは,ZW8-12 断路器と隔離器からなるコンビネートブレーカーである.この構成により,セクションライザーとして機能することができる.電力配送ネットワークの特定のセクションを保守または故障識別目的で隔離する能力を提供する..

3タンク構造に組み立てられた3相:ZW8-12の断路器にはタンク構造に組み立てられた3相があります.これは,各段階のブレーカーの部品が共通のタンクに閉じ込められていることを意味します容器は機械的保護を提供し,断路器の全体的な頑丈性を向上させる.

4バキューム・アーク消火室と隔熱材料:金属タンク内に,ZW8-12断路器には3相のバキューム・アーク消火室が組み込まれています.この室は,回路の中断時に発生する電波を効率的に消すさらに,断路器は,相間や相間隔隔を保証するために,SMC (シート・モールディング・コンパウンド) などの隔熱材料を使用します.全体の隔熱強度を向上させる.

5信頼性の高い性能と高保温強度:ZW8-12断路器は,信頼性の高い性能と高保温強度で知られています.厳格な性能基準を満たすために設計され試験されています高い隔熱強度により,断路器が電圧に耐える能力が向上し,断路器は電圧を隔離することができる.電気システムの安全性と信頼性への貢献

技術パラメータ:

ZW8-12

GW9-10
