製品説明:

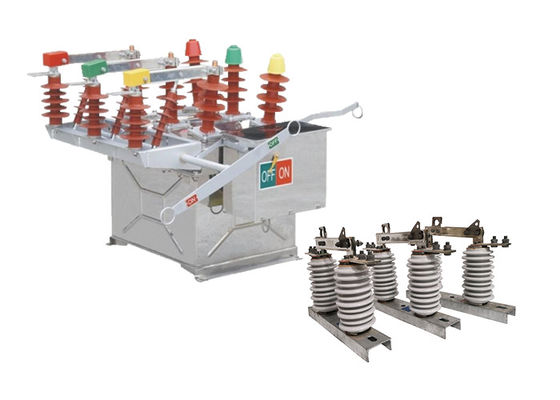

ZW8-12 屋外高電圧真空断路器は,名電圧12kVと名周波数50Hzの3相交流屋外高電圧スイッチ装置に適しています.主に10kVの都市および農村電力網の配送システムで使用され,負荷電流や短回路障害電流をオンまたはオフに切り替える電力システムで最も広く使用され,成熟し,安定した製品です.

GW9-10フックスティック (GW9-10 hookstick) は,高電圧電力システムで使用される電気スイッチの一種で,保守または安全目的のためにネットワークのセクションを隔離する.スイッチは,通常,ポールまたは他のサポート構造に搭載され,システムの残りの部分からヘアヘッド電源線を切り離すために使用されます.

ハックスティックは高電圧や電流に対応するように設計されており,通常は屋外に設置されています.彼らは,空気隙間によって分離されている固定と移動的な接触のセットで構成されています.スイッチが閉ざされた状態にあるとき,コンタクトは互いに接触し,電流が回路を通って流れることを可能にします.スイッチを開くと,コンタクトは分離されます.電流の流れを遮断し,電流をシステム全体から隔離する.

フックスティックは電源システムの安全性と信頼性の重要な要素であり,様々な環境条件で動作するように設計されています.性能と安全性に関する業界基準を満たすことを保証するために,厳格な試験と認証要件の対象となる場合が多い..

ハックスティックは,通常,高電圧送電・配送システムで,保守や修理作業のためにネットワークのセクションを隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

GW9-10シリーズの隔離スイッチが真空断路器と使用できる場合の使用のダブル効果!!

特徴:

1.ZW8-12屋外高電圧交流真空断路器は,空気とエポキシ樹脂複合物隔熱の両方に設計された内部隔熱で,汚染防止能力を強化しています.この 隔熱 システム は,回路 断断器 を 環境 汚染 物質 から 保護 する こと に 役立ち ます汚染された環境や厳しい環境でも,信頼性の高い動作を保証します.

2ZW8-12 断路器は,ミサイルエネルギー貯蔵操作メカニズムを装備しています.このメカニズムでは,貯蔵されたエネルギーを使って断路器を効率的に操作します.迅速かつ信頼性の高い切り替え操作を可能にしますミサイルのエネルギー貯蔵メカニズムは サーキットブレーカーの全体的な性能と信頼性を向上させます

3.ZW8-12の断路器は,外部PT (ポテンシャルトランスフォーマー) とともに,片側 (左側) または両側分離スイッチで構成できます.この柔軟性により,特定のシステム要件に基づいて,多様なインストールオプションが可能です.片側または両側分離スイッチは,電源システムから断路器を簡単に隔離することを可能にし,外部のPTは正確な電圧測定とモニタリングを促進します.


状態:

1環境温度: 断路器は, -15°Cから+40°Cの温度範囲内で動作するように設計されています.これは, -15°C から +40°C まで 低温 の 環境 で 効果的に 機能 する こと を 意味 し ます..

2風圧: 断路器は,風速34m/sに相当する最大700Paの風圧に耐える.この回路断片が安定し,強い風の影響を受けないことを保証します.

3高さ: サーキットブレーカーは,海面から1000mまでの高さで設置するのに適しています.この高さ範囲内で信頼性のある動作のために設計されています.

4地震強度: 断路器は,地震強度スケールで最大8の強度レベルの地震活動に耐えるように設計されています.このレベルまで 地震の振動の影響を受けない状態で 動作し続けることを保証します.

適用する

1電力配送ネットワーク: ZW8-12 断路器は,変圧器,フィッダー,電源源,電源,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流超負荷や短回路による他の電気機器配送システムの信頼性と安全性を保証します.

2産業用工場:製造工場,化学施設,鉱山などの産業は,重要な機器や機械を保護するためにZW8-12断路器を使用することが多い.モーターの故障防止を提供します.発電機,スイッチ装置,その他の産業用電気システム.

3商業用建物:ZW8-12断路器は,オフィス複合体,ショッピングモール,病院,教育機関を含む商業用建物に一般的に設置されています.電気配送システムを保護するエレベーター,照明回路,その他の重要な建物のインフラストラクチャ

4風力や太陽光発電などの再生可能エネルギー源の採用が増加するにつれてZW8-12の断路器は,中電圧再生可能エネルギー装置を保護するために使用されます障害や保守作業中に再生可能エネルギー源から発生する電力を安全に切断します.

5インフラストラクチャプロジェクト: ZW8-12 断路器は,鉄道,空港,水処理施設などのインフラストラクチャプロジェクトに適しています.トラクションパワーシステムを含む,照明システム,ポンプステーション,制御回路

6データセンター:データセンターには信頼性があり,強力な電気保護が必要です.ZW8-12 断路器は,通常,データセンター内の中電圧配送システムで,重要なサーバーを保護するために使用されます.,バックアップ電源システム,冷却インフラストラクチャ,不中断電源 (UPS)

7石油・ガス設備:石油・ガス産業では,ZW8-12断路器は,ポンプ,コンプレッサー,モーター,電池,電池などの中電圧電気システムで使用されます.精製工場の他の設備海上プラットフォーム,およびペリン装置.

構造:

1封筒: 断路器は高品質の材料,例えば鋼やアルミから作られた頑丈な封筒に設置されています.内部部品の機械的保護と隔熱を提供.

2操作メカニズム: 操作メカニズムは,断路器のコンタクトを開閉する責任があります. 特定の設計に応じて,手動メカニズムまたはモーターメカニズムで構成されることがあります.動作メカニズムは,スムーズかつ信頼性の高い断路器の動作を保証.

3.真空中断器:真空中断器は断路器のコアコンポーネントである.それは高品質の真空で満たされた密閉室である.断路器が閉ざされると,電源が消える.コンタクトは真空中断器内で互いに接触している断路器が電流を遮断する必要がある場合,真空断路器は非常に信頼性の高い弧消化媒体を作成し,効果的に弧を消します.

4コンタクト: 断路コンタクトは,電流の伝送と中断を担当する. 通常は銅や銀などの高伝導性材料で作られています.切断器が閉ざされたとき断路器を開くと,接触体は分離し,電流を中断します.

5弧式スロープ: 弧式スロープは,回路中断時に形成される弧を迅速かつ効果的に消すように設計されています.彼らは接触者の周りに配置され,様々な弧消化技術を使用磁気噴出や弧分裂などで,効率的な弧消化を保証します.

6隔熱材料: 断路器の内部部品の隔熱とサポートを提供するために,ポルセランや複合材料などの隔熱材料が使用されます.必要な電気のクリアメントを維持し,フラッシュオーバーを防ぐのに役立ちます.

7制御および保護装置: 断路器には,トリップコイル,補助スイッチ,リレーなどの制御および保護装置が含まれます.これらの装置は追加の機能を提供します.遠隔操作など電気システム内の他の保護装置と連携する.

8端末: 断路器は,電流の入路と出路を接続するための端末を装備しています.これらの端末は,電流配送システムに断路器を統合することを可能にします.

技術パラメータ:

ZW8-12


GW9-10
