12kV 630A 高電圧真空断路器 効率的な動作 屋外サブステーション 自動断路器
製品説明:

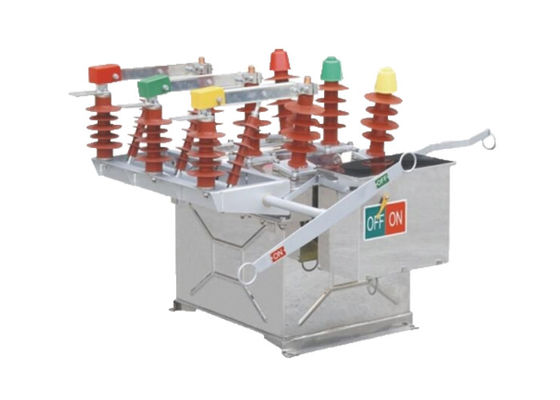

ZW8-12 断路器は国際基準に準拠して設計され,先進技術を用いて製造されています.短回路断断電電流が20kAまで.
断路器は,真空断路器,操作メカニズム,制御システムを含むいくつかの主要な部品で構成されています.電気の電流を中断する責任があるこれは,アーチを防止し,信頼性の高い操作を保証する,真空で動作するように設計されています.
操作メカニズムは,断路器の開閉を担当し,手動または電気操作が可能である.制御システムは,断片を監視し,操作者にフィードバックを提供します断片の状態を監視し,故障を検出することができます.
ZW8-12の断路器は,非常に信頼性が高く設計され,最小限のメンテナンスが必要です.それは長い使用寿命があり,厳しい屋外環境に耐えることができます.幅広い用途で使用するのに適している.
特徴:
1.ZW8-12自動真空断路器は,汚染防止能力で設計されています.これは,高レベルの汚染環境でも信頼性のある動作を可能にします.濃い塵や工業排出量が多い地域など内部隔熱は,そのような汚染に耐え,必要な隔熱レベルを維持するように設計されています. さらに,断路器は,空気とエポキシ樹脂複合隔熱を使用します.絶縁性能を向上させ,断片器の全体的な性能を向上させる.
2断路器はミサイルエネルギー貯蔵装置を搭載している.この 動作 メカニズムは 断路器 の 接触 を 開か 閉める ため に 迅速 に 放出 できる 機械 的 エネルギー を 貯蔵 するミサイルのエネルギー貯蔵メカニズムは 効率的で信頼性の高い操作のために設計されており, 快速で効果的なスイッチを保証します.
3. ZW8-12 断路器は,片側 (左側) または両側分離スイッチを装備することができる.これは,スイッチ装置システムにスイッチブレーカーの構成と設置に柔軟性を可能にしますさらに,電圧測定および制御目的に使用される外部PT (ポテンシャルトランスフォーマー) を装備することができます.外部PTは,正確な電圧モニタリングを促進し,高電圧システムにおける断路器の適切な機能を保証するのに役立ちます.
利点:
1.CT23 春のエネルギー貯蔵動作機構:ZW8-12 断路器はCT23型春のエネルギー貯蔵動作機構を装備している.このメカニズムは,スプリングに蓄積された機械エネルギーを利用し,スループレーカーの接触を開閉することを容易にする操作に柔軟性があり,アプリケーションの特殊な要求に応じて,モーター化または手動操作を可能にします.
2.ZW8-12G コンビネートブレーカー:ZW8-12Gモデルは,ZW8-12 断路器と隔離器からなるコンビネートブレーカーである.この構成により,セクションライザーとして機能することができる.電力配送ネットワークの特定のセクションを保守または故障識別目的で隔離する能力を提供する..
3タンク構造に組み立てられた3相:ZW8-12の断路器にはタンク構造に組み立てられた3相があります.これは,各段階のブレーカーの部品が共通のタンクに閉じ込められていることを意味します容器は機械的保護を提供し,断路器の全体的な頑丈性を向上させる.
4バキューム・アーク消火室と隔熱材料:金属タンク内に,ZW8-12断路器には3相のバキューム・アーク消火室が組み込まれています.この室は,回路の中断時に発生する電波を効率的に消すさらに,断路器は,相間や相間隔隔を保証するために,SMC (シート・モールディング・コンパウンド) などの隔熱材料を使用します.全体の隔熱強度を向上させる.
5信頼性の高い性能と高保温強度:ZW8-12断路器は,信頼性の高い性能と高保温強度で知られています.厳格な性能基準を満たすために設計され試験されています高い隔熱強度により,断路器が電圧に耐える能力が向上し,断路器は電圧を隔離することができる.電気システムの安全性と信頼性への貢献.
特徴:
マイクロコンピュータの保護機能
1速電,限られた時間速電,超電源保護の3段階の電流保護機能があります
2柔軟な設定で,高速と遅いタイミングの特徴を設定できます.
3保護値と遅延を設定できます.
閉じる機能
1最大3回の再閉操作を設定できます.
2ユーザは,再閉作業の数と異なる再閉間隔を自由に選択できます.
3. 再封鎖前の加速,再封鎖後の加速,並列調整選択の機能があります.
ネットワーク再構築機能
1. 低電圧発動ロック,自動再ロック,短期間の再ロックなし,連続的な再ロックなし,低電圧再ロック,自動リセット,待機保護値の短期的なアクティベーションを含む.スタンバイ保護値の継続的なアクティベーション.
2リングネットワークの動作中に,事前に設定された機能に従って,分散された知的制御が実現できます.
3ネットワークの故障が発生すると 自動的に故障を排除し 故障区域を隔離し 自動的に電力を転送し 故障のないエリアに電力を戻します
状態:
環境温度:-40°C~+70°C (平均日間気温は+40°Cを超えない)
高さ:>1000m (最大3000m)
周りの湿度:日平均相対湿度 95%以上,平均月間相対湿度
汚染レベル:レベルIV
最大風速:700Pa (風速35m/sに相当する)
地震強度: 8級
技術パラメータ:
| エリアル | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
