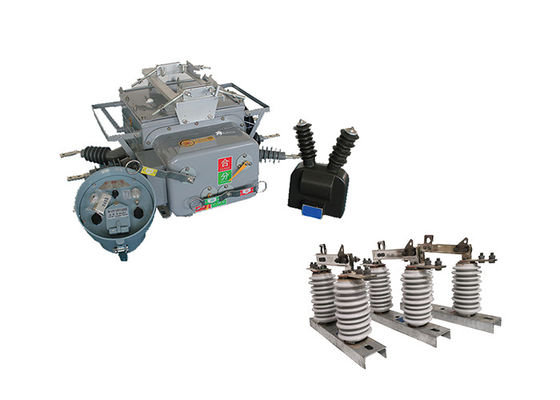

ZW20-12 ((F) 電気屋外バリアブリアス回路断定器 180kg ポルセラン断絶器付き
製品説明:
ZW20-12 ((F) アウトドア真空断路器は,真空断路器,真空負荷スイッチ,再閉器,およびセクションライザーの機能を組み合わせる汎用的でスマートなデバイスです.10kVと13kVの配送ネットワークで使用するために設計されています特に都市と農村の電力網では
ZW20-12(F) 断路器の主な部品には真空断路器,CH-40制御器,および外部電圧トランスフォーマーが含まれます.電気回路を中断し,作る責任がありますCH-40コントローラがインテリジェントな保護と制御機能を備えている間,外部電圧トランスフォーマーが制御とモニタリング目的の精密な電圧測定に役立ちます.
制御装置の特徴:
1. 485 / 232通信インターフェイス,または光ファイバー,無線リモコンモニタリングを通じて; 再びロックした後加速機能;スイッチが重いとき,恒久的な欠陥の場合,自動加速のトリッピング;
2リモコンのスイッチは 起動速度を上げる
3. 3回回閉め / 手動で閉め,トリッピングを加速し,閉め再閉: ユーザは線を修理した後,電力を送ります.
4. ジャンプ閉鎖回路は,誤操作防止設計を採用し,ジャンプ防止機能を持っています.
5ゼロシーケンスの電流は,ゾーン内の断層とゾーン外の断層を区別できる.
6リモコンのスイッチは誤操作を防ぐように設計されています.
適用:
1. 切断スイッチと接触スイッチ: ZW20-12 ((F) 断路器は,電源配送システムのリングネットワーク構成における切断スイッチまたは接触スイッチとして使用できます.保守または故障状態中に回路の開閉を可能にします.
2自動スイッチ装置: 自動スイッチ装置として機能し,リングネットワーク構成で負荷スイッチの実施を可能にします.この機能は,電力配送の柔軟性と効率性を向上させる.
3境界スイッチ:電源の支線では,ZW20-12(F) 断路器が境界スイッチまたは"監視犬"として機能することができます." 支線線を監視し 障害や異常状態から守ります ".
4断路器は,上空配送ネットワークで断路器と断路器として動作することができる.一時的な故障の後,自動的に電力を回復し,故障したセクションを隔離し,停電の影響を最小限に抑える.
環境条件:
1標高2000メートル
2室外温度: -30°C~+55°C
最大の年間平均気温は20°C
最大日平均気温は30°C
3比較的湿度: 95% (25°C)
4地震容量:地表加速0.3g
垂直加速 0.15g
3つのシナス波で作用している間
安全性要因 167
5. 地震強度は,7度
6最大日間気温差:25°C
7設置場所:屋外,10kVの空気線,利用者の責任の境界点
8接地方法:中立点が触れない,弧圧縮コイル接地と低抵抗接地
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 断裂の保温レベル | 作業頻度 ((乾燥試験/湿度試験) | 48 | ||||||||
| 電撃の電圧試験 (ピーク) | 85 | ||||||||||
| 3 | 断熱レベルから地面/相から相 | 作業頻度 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 電撃の電圧試験 (ピーク) | 75 | ||||||||||
| 4 | 定位電流 | A について | 6301250 | ||||||||
| 5 | 短回路断断電電量 | kA | 1620 25 | ||||||||
| 6 | 短路断断電の定数断断電時間 | 時数 | 30 | ||||||||
| 7 | 短時間耐電電流 | kA | 1620 25 | ||||||||
| 8 | 短回路の定数持続時間 | S | 4 | ||||||||
| 9 | 短回路閉じる電流 (ピーク) | kA | 40, 50, 63 | ||||||||
| 10 | 定数ピーク 耐電流 | kA | 40, 50, 63 | ||||||||
| 11 | メカニカル寿命 | 時数 | 1000以上 | ||||||||
| 12 | オープニング電流 | 10000 | |||||||||
| 13 | 純重量 | 体重 | 180 | ||||||||
GW9-10シリーズの隔離スイッチを真空断路器で使用できる場合の使用のダブル効果.
