1250A 12kV-36kV Hv 切断スイッチ 保護または制御のための耐久性 自動/手動操作

1250A 12kV-36kV Hv 切断スイッチ 保護または制御のための耐久性 自動/手動操作

製品説明:

高電圧切断スイッチは,電路を保守および修理目的で隔離するために使用される携帯型高電圧電気スイッチである.通常は中高電圧の電源伝送・配送システムで使用されます.

高電圧切断スイッチは,ポータブルに設計され,必要な場所に簡単に運ばれます.高電圧レベルに対応できます.通常は数キロボルトから数百キロボルトまで.

スイッチは,電源システムの一部を保守または修理目的で隔離するために使用されます.スイッチが開いているか閉まっているかを示す視覚表示器があります.操作者が回路の状態を知ることを容易にする.

高電圧切断スイッチは,回路の切り替えと隔離,および機器の接地および切断など,幅広い用途で使用できます.電気的危険から操作者を保護するための安全装置で設計されています電気部品との偶然接触を防止する保温材料などです

スイッチは操作が簡単で,操作に必要な訓練は最小限である.交換可能な刃があり,簡単に交換することができ,より柔軟性や汎用性を可能にします.

適用:

1維持・修理:断断スイッチは,維持・修理目的で電源線の一段を隔離するために使用されます.電気ショック の 危険 を 冒さ ず に メンテナンス スタッフ が 安全 に 働ける よう に する.

2負荷消去:電源過負荷が発生した場合,切断スイッチを使用して負荷を消去し,電源線または機器の損傷を防ぐことができます.

3断線スイッチは,短路や地故障などの故障の場合,電源線の一段を断線するために使用できます.ネットワークの他の部分に 障害が広がり,さらなる損傷を 引き起こさないようにします.

4切り替え操作:切断スイッチは,電源の接続や切断,またはネットワークの異なる部分への電源の再路由などの切り替え操作に使用されます.

5保護: 断線スイッチは,電源線や機器を損傷から保護するために,断路器やファイューズなどの他の保護装置と併用されることが多い.

6再生可能エネルギー:風力や太陽光などの再生可能エネルギー源の利用が増加するにつれて,これらの源を電力網から接続し,切り離すのに切断スイッチが使用されます.

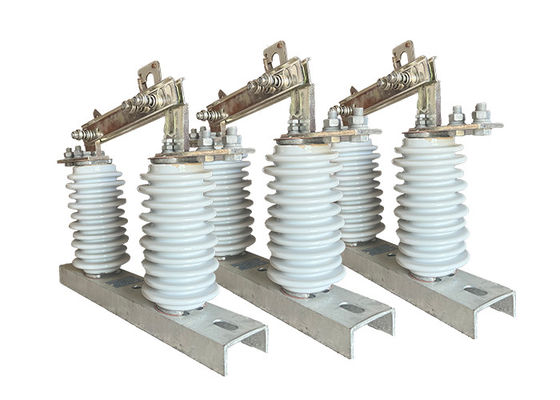

この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端は,ボルトを通してダイナミック・コンタクト・ナイフヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックし,ブレーキナイフが自分の重量や電力の作用で落ちないようにする原因なくブレーキを開けること.

安全 に 関する 助言:

1. 手袋,安全眼鏡,防火服などの適切な個人保護具 (PPE) を常に身に着けます.

スイッチを操作する前に,電源が切れていること,スイッチが正しく接地されていることを確認してください.

2. スイッチの操作に関する製造者の指示に従って,安全装置を回避したり,意図した用途以外の目的でスイッチを使用したりしないでください.

3電気ショックを防ぐために,スイッチを操作する際には,隔離された道具や機器を使用してください.

4. スイッチの導電部分に触れないようにし,スイッチが動作しているときに安全距離を保ちます.

5合格で訓練された専門家でない限り,スイッチを自分で修理または変更しようとしないでください.

6スイッチの周りのエリアは,スイッチの動作を妨げるものから清潔で無垢にしてください.

7.スイッチを定期的に検査し,損傷の兆候を確認し,損傷または破損した部品をできるだけ早く交換してください.

8許可された人材のみがスイッチを操作または保守を行うことを許可すべきである.

9緊急事態の場合 既定の緊急手順に従って スイッチの電源を即座に切る

状態:

1高さは1000mを超えない

2.環境気温:最大+40°C;最小:一般エリア -30°C,パラモス -40°C

3.風圧は700Paを超えない. (風速34m/sに対応する)

4地震の強度は8度を超えない.

5労働環境は頻繁に激しい振動がない.

6普通のタイプの隔離器の設置場所は,ガス,煙,化学堆積,塩噴霧霧霧,塵から遠ざかなければなりません.

隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性物質

7汚染防止型隔離器は,重度の汚い導電領域に適用されます.しかし,それは爆発物や火を引き起こす物質は,ないはずです.

技術パラメータ:
