製品説明:

高電圧切断スイッチは,通常,高電圧伝送・配送システムで,保守・修理作業のためにネットワークの部分を隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

高電圧や電流に対応するように設計され,極端な気温,風などの厳しい環境にさらされる屋外に設置されています,耐久性のある材料から作られています 鋼やアルミなどです

高電圧切断スイッチは,特定のアプリケーションと要件に応じて,さまざまな種類と構成があります.例えば,いくつかの切断スイッチは,室内使用のために設計されています.他のものは屋外での使用に適しています手動で操作するように設計され,他のものは自動化され,遠隔操作が可能です.

切断スイッチは,回路を隔離する主な機能に加えて,その状態 (開いているか閉ざされているか) の視覚的な表示を提供することなど,他の重要な機能もあります.隔離器が開いているときに回路が電源化されないことを確認.

コロケーション:

屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.

電気回路中断: 真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.

安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.

構造:

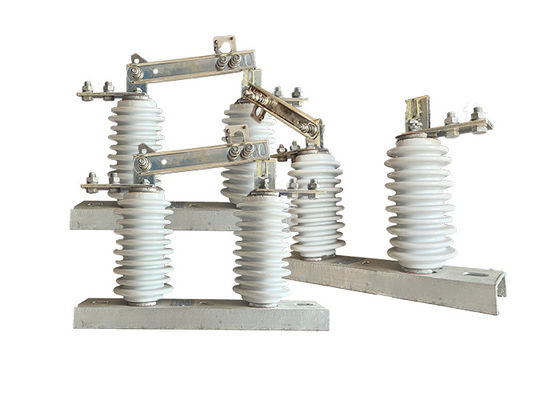

この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端は,ボルトを通してダイナミック・コンタクト・ナイフヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックし,ブレーキナイフが自分の重量や電力の作用で落ちないようにする原因なくブレーキを開けること.

安全リスク:

1電気ショック: 高電圧の切断スイッチは,適切に扱われなければ,致命的な電気ショックをもたらす可能性があります.開ける前にスイッチを適切に隔離していない場合,または機器に欠陥がある場合,このようなことが起こることがあります..

2.アーチフラッシュ: 高電圧断線スイッチを開くと,アーチフラッシュが発生し,熱,光,圧力としてかなりの量のエネルギーを放出することができます.これは火傷を引き起こす可能性があります.目の損傷傷を負いました

3機器の故障: 高電圧断線スイッチは,適切に保守されない場合や過負荷の場合故障する可能性があります.これは機器の損傷,電気火災,その他の危険を引き起こす可能性があります.

4環境リスク: 高電圧断線スイッチは,大気,大雨などの極端な気象条件にさらされる場合,通常屋外に置かれています.稲妻が襲う時,これらの条件は,機器を操作または保守する職員にとって追加の安全リスクを生む可能性があります.

機能:

高電圧の電源隔離器の主な機能は,高電圧交流電源導体と支柱構造の間の電源隔離を供給することです.そして電導体の重さを支える高い電圧や電流に耐えるように設計され,電気弧や腐食に強い材料で作られています.陶器やポリマーなど.

適用:

1. 隔離:隔離スイッチが開いた状態にあるとき,電気回路に物理的なギャップが生じる.スイッチの両側にある伝送線の断面を電気的に隔離する電気エネルギーが線を通るのを防ぎ,スイッチの下流にある機器の損傷から守ることができます.

2超電圧保護: 隔離スイッチは,超電圧停止装置と併用されることが多い.電気ショックによる電圧急上昇や他の電気障害から守るために設計されたもの隔離スイッチと電波止めの組み合わせは,過剰な電力を送電線から遠ざけて機器の損傷から保護します.

3保守の安全性: 隔離スイッチは,送電線に可視的な断片を提供することで,保守スタッフが電気ショックのリスクなしに安全に線路で働けるようにします.機械 と その 上 に 働く 人 たち を 保護 する.

技術パラメータ:
