1000A 高電圧 GW9-10 切り離すスイッチ 12kV 自動操作の屋外真空断路器
製品説明:
高電圧切断スイッチは,送電・配送システムにおいて重要な役割を果たします.ネットワークの特定のセクションを隔離する能力は,保守のために不可欠です.修理作業このスイッチの設計と製造は,高電圧と電流を処理する能力に焦点を当てています.厳しい環境にも耐えられる.
高電圧切断スイッチの種類は,エアブレーキスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなどで,特定の用途によって様々な利点があります.エアブレーキスイッチは最も一般的なもので,回路を中断するために物理的に分離する接触に依存しています. 油浸したスイッチは,高電圧アプリケーションに適しているように,アーチを防ぐために油で満たされています. ガス絶縁スイッチは,硫黄ヘクサフローライドガスを隔離のために使用します.よりコンパクトなデザインを可能にします.
高電圧切断スイッチの操作と保守には,適切な訓練を受けた熟練したスタッフが必要です.個人用保護具の使用やロックアウト・タグアウトプロトコルの遵守を含むこれらのスイッチの適切な機能と安全性を確認するために,定期的な保守とテストも重要です.
適用:
1.サブステーションの隔離:サブステーションでは,高電圧切断スイッチを使用して,トランスフォーマー,断路器,および他の機器を電源システムから切断し,保守または修理します.
2送電線隔離:高電圧切断スイッチは,高電圧送電線の部分を保守,修理,または緊急時の電流を防ぐために隔離するために使用されます.
3.コンデンサータバンク切換: コンデンサータバンクを持つ電源システムでは,高電圧切断スイッチを使用して,コンデンサータバンクを電源システムから切断し,保守または修理に使用します.
4超負荷または他の緊急事態の場合,電源システムの特定のセクションを切断することによって高電圧切断スイッチを使用して負荷を切除できます.
5障害隔離: 高電圧断線スイッチは,機器の損傷を防止し,電源の連続性を確保するために,電源システムの障害のあるセクションを隔離するために使用されます.
オペレーション:
高電圧切断スイッチは,正常な作業隔離距離を確保し,電導部分,隔離装置を固定するために,隔離装置を使用して,電導部品をベースから分離します.組み込みスイッチ装置としてベース. オープン状態では,正常な動作電圧に耐えるために,見える隙間と適切な断裂隔離距離があります. 閉じた状態では,通常の稼働電流と短回路の欠陥電流を確実に運ぶことができる専用の弧消し装置があるため,電圧が付いた回路を切り替えるのにのみ使用できますが負荷はありません.開閉操作は,隔離フックを使用して,引くまたはインターロックで丸い穴をプッシュすることによって実行されます動的ロックフックが分離して静的ロックフックと結合する.
構造:

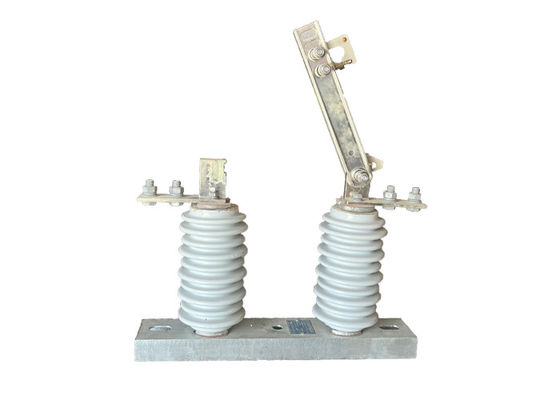

この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端は,ボルトを通してダイナミック・コンタクト・ナイフ・ヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックして,ブレーキナイフが自分の重量や電力の作用で落ちないようにする.原因なくブレーキを開けること.
コロケーション:
屋外真空断路器と屋外高電圧断絶隔離器の関係は,電気システムにおける互いを補完する役割にあります.
電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.
協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.
安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合でもシステムを保護します.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブ&ネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブ&ネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
