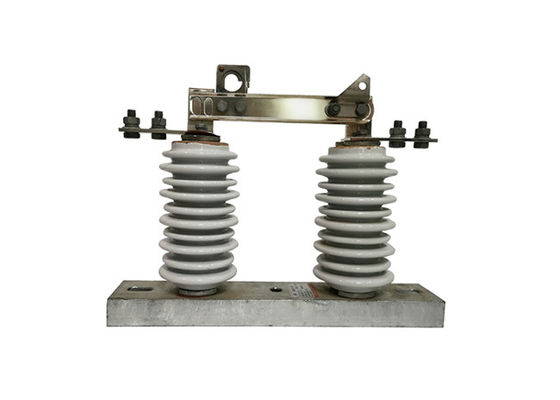

GW9-10/1000A ポルセラン 単相 高電圧 切断 スイッチ 真空 屋外切断器
製品説明:
GW9-10/1000A 単相高電圧切断スイッチは,単相高電圧回路を電源から隔離するために使用される電気スイッチである.通常は,電源配送システムで,保守または修理目的のために回路の特定のセクションに電力を切断する安全な手段を提供するために使用されます.スイッチは通常,アプリケーションに応じて手動または自動で開閉できるコンタクトセットで構成されます.スイッチが閉ざされた状態にあるとき,電流は回路を通って流れますスイッチが開いていると電源から切断されます
構造:
この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端は,ボルトを通してダイナミック・コンタクト・ナイフヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックし,ブレーキナイフが自分の重量や電力の作用で落ちないようにする原因なくブレーキを開けること.
オペレーション:
1 調製:スイッチを操作する前に,電源を消し,電気的危険を防ぐために適切に接地する必要があります.スイッチは損傷や磨損の兆候を確認する必要があります.
2 スイッチを閉じるスイッチを閉めるには,操作者はスイッチハンドルまたは制御レバーを閉ざされた位置に手動または遠隔で移動します.これは電源と回路を接続します.電流が回路を通るようにする.
3 スイッチを開ける:スイッチを開けるには,操作者はスイッチハンドルまたは制御レバーを手動または遠隔操作で開いた位置に移動します.これは電源から回路を切り離します.電流の流れを中断する.
4 弧管理スイッチを開けると,接触点の間に電波が発生し,これは危険でスイッチに損傷を与えます.スイッチは,アーチスルーやブローアウトコイルなどの装置を装備できる..
5 安全性高電圧切断スイッチの操作者は,電気的危険を防ぐために適切な安全手順に従う必要があります.これは個人保護具を着用したり,チームで作業したり,そしてロックアウト/タグアウトの手順に従って.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
