12kV 630A HV AC 高効率の電源切断スイッチ Gb 1985-2014 低リスク 屋外真空断路器

12kV 630A HV AC 高効率の電源切断スイッチ Gb 1985-2014 低リスク 屋外真空断路器

製品説明:

高電圧切断スイッチは 電源伝送・配送システムの不可欠な部品ですネットワークの特定のセクションを保守や修理作業のために隔離できるようにするためまた,故障または他の異常状態の場合,ネットワークのセクションを隔離するために使用できます.

これらのスイッチは,高電圧と電流を処理するように設計されており,通常,ステンレス鋼,アルミニウムまたは銅などの耐久性のある頑丈な材料で構築されています.厳しい環境 に 耐える よう 設計 さ れ て いる極端な気温,強い風,豪雨など

高電圧切断スイッチには,エアブレイクスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなど,いくつかの種類があります.エアブレイクスイッチは最も一般的なタイプです.スイッチを開けると物理的に分離するコンタクトセットを使用します油浸したスイッチは,通常高電圧アプリケーションで使用され,スイッチを開くとアーチを防ぐために油で満たされています.ガス 絶縁 スイッチ は,スイッチ の コンタクト を 絶縁 する ため に 硫黄 ヘクサ フロライド ガス を 用いるより小さくコンパクトなスイッチ設計が可能です.

高電圧切断スイッチは,適切な訓練を受けた資格のある職員によって操作および保守されなければならない.これらのスイッチを操作する際には安全手順を遵守しなければならない.適切なパーソナルプロテクションの使用と,機器の意外な電源化防止のためのロックアウト/タグアウト手順の遵守を含む.高電圧切断スイッチの定期的な保守と試験も,適切に機能し,安全に使用できるようにすることが重要です.

コロケーション:

屋外真空断路器と屋外高電圧断絶隔離器の関係は,電気システムにおける互いを補完する役割にあります.

電気回路中断:真空回路断片は,通常の動作中または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

協調: 高電圧 電源 システム で は,真空 断路器 と 断路器 は,しばしば 協調 し て 働い て い ます.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.

安全と保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合でもシステムを保護します.

構造:

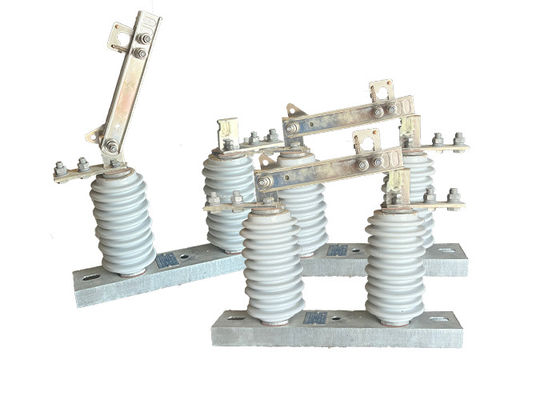

記述される製品は,ベース (プレート),ポスト・アイソレーター,導電部分,およびインターロック装置から構成される.ナイフはボルトを通してダイナミック接触ナイフヘッドにインストールされ,静的接触ヘッドと別々に接続されています圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.温度上昇を減らし,熱散の表面を増加させるこれはナイフの機械的強さに貢献し,短回路に対して動力的に熱的に安定します.
コンタクトナイフの回転しない端に設置された相互ロックパーツと,コンタクトナイフの静的ロックフックが開口ロック装置を構成する.ブレーキが閉じると,装置は自動ロック,ブレーキナイフが自重または電気力の作用によって落ちないようにします.
この製品は電力の送電・配送システムで一般的に使用され,電力のネットワークの適切な機能を確保する上で重要な役割を果たします.これらのスイッチで作業する際には,適切な安全手順を遵守する必要があります.訓練を受けた人材のみが操作・保守を許可されるべきです.

利点:

1シンプルな構造: 隔離スイッチはシンプルな構造で設計されており,理解し操作が簡単です.

保守が少ない: 設計と施工により,隔離スイッチは最小限の保守を必要とし,頻繁な検査と修理の必要性を軽減します.

2. 高断断・閉じる線性: 隔離スイッチは絶好の断断・閉じる線性があり,切換作業中にスムーズかつ信頼性の高い動作を保証します.

3高い信頼性:スイッチは,動作中に故障または障害のリスクを最小限に抑え,信頼性の高いパフォーマンスを提供するために構築されています.

4国際基準に適合する: GW9-12 ((W) シリーズの隔離スイッチは,国内外で同様の製品のレベルを満たすか超えている.市場での互換性と競争力を確保する.

適用:

1電力網: 上部高電圧垂直隔離スイッチは,電力網における重要な部品であり,維持または修理のために送電線の断片を隔離するために使用されます.これは,電力網が継続的に稼働し,信頼性が保たれるのに役立ちます.メンテナンスや修理の際にさえも

2電気サブステーション: 上部高電圧垂直隔離スイッチは,電気サブステーションでも一般的に使用されます.パーソナルトランスフォーマーまたは他の設備の保守または修理を隔離するために使用される場合これは,保守または修理作業中にも,サブステーションが動作し,信頼性が保たれるようにします.

3.再生可能エネルギーシステム:上部高圧垂直隔離スイッチは,風力発電所や太陽光発電所などの再生可能エネルギーシステムでも使用されます.トランスミッションラインの部分を保守または修理のために隔離するこれは,維持や修理作業中にでも,再生可能エネルギーシステムが動作し,信頼性が保たれるようにします.

状態:

1高さは1000mを超えない

2.環境気温:最大+40°C;最小:一般エリア -30°C,パラモス -40°C

3.風圧は700Paを超えない. (風速34m/sに対応する)

4地震の強度は8度を超えない.

5労働環境は頻繁に激しい振動がない.

6普通のタイプの隔離器の設置場所は,ガス,煙,化学堆積,塩噴霧霧霧,塵から遠ざかなければなりません.

隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性物質

7汚染防止型隔離器は,重度の汚れた伝導領域に適用されます.しかし,それは爆発物や火を起こすものであってはならない.

技術パラメータ:
