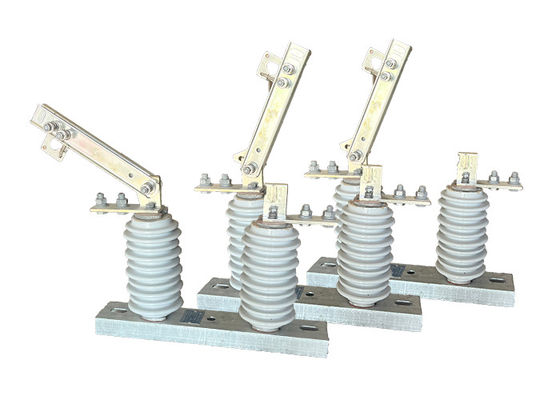

電気 S&C ロードバスター 切断スイッチ ポルセラン 高電圧切断スイッチ 再生可能エネルギーシステムに適用
製品説明:
高電圧切断スイッチは,上空電源送電線の部分を保守または修理のために隔離するために使用される電気スイッチの一種である.通常は高電圧の電気システムで使用されます電力事業者が長距離で電力を送るために使用する電池などです.
スイッチは電源塔や電極などの上空構造に設置され,屋外電気システムで遭遇する厳しい環境条件に耐えるように設計されています.垂直方向で,または上下の動きで,通常銅または他の導電性材料で成るスイッチコンタクトを接続または解除する.
切断スイッチは,送電線の可視的な断断を図るように設計され,電撃や機器の損傷の危険なく,保守スタッフが安全に線路で作業できるようにします.他の安全装置と併用されることが多い電気システムとそれに働く人々を守るため
総合的には,高圧切断スイッチは,電気網の信頼性と安全性を保証する現代的な送電システムの重要な構成要素です.
特徴:
1スイッチギア統合: 高電圧隔離スイッチは,通常,スイッチギアシステムに統合され,スイッチギアシステムには,断路器,ファイューズ,リレーなどの他の保護装置が含まれます.高電圧回路の包括的な制御と保護を可能にする安全かつ効率的な運用を保証する.
2遠隔操作:多くの高電圧隔離スイッチは遠隔操作機能が備わっており,集中位置から制御することができます.この機能は,危険性のある環境で手動操作の必要性をなくして,便利性と安全性を向上させます.
3弧抑制: 高電圧隔離スイッチは,スイッチを開く時または閉じる時に電波の形成と拡散を抑制するように設計されています.例えば,弧式降ろしや弧式消火室などスイッチや周辺機器にダメージを与えるリスクを最小限に抑え,電気事故の可能性を軽減します.
4障害検出:一部の高電圧隔離スイッチには異常状態,例えば過度の電流や電圧などの異常状態を検知できる障害検出メカニズムが装備されています.そして自動開口スイッチを起動しますこの機能は,欠陥部分を迅速に隔離し,さらなる損傷を防ぐことで,回路の全体的な保護を強化します.
5モジュラリティとスケーラビリティ:高電圧隔離スイッチは,しばしばモジュラルのように設計され,電気システムに簡単にインストール,交換,または拡張を可能にします.柔軟性や拡張性を可能にしますシステムが変化する運用要件に適応できるようにする.
1電気ショック: 高電圧の切断スイッチは,適切に扱われなければ,致命的な電気ショックをもたらす可能性があります.開ける前にスイッチを適切に隔離していない場合,または機器に欠陥がある場合,このようなことが起こることがあります..
2.アーチフラッシュ: 高電圧断線スイッチを開くと,アーチフラッシュが発生し,熱,光,圧力としてかなりの量のエネルギーを放出することができます.これは火傷を引き起こす可能性があります.目の損傷傷を負いました
3機器の故障: 高電圧断線スイッチは,適切に保守されない場合や過負荷の場合故障する可能性があります.これは機器の損傷,電気火災,その他の危険を引き起こす可能性があります.
4環境リスク: 高電圧断線スイッチは,大気,大雨などの極端な気象条件にさらされる場合,通常屋外に置かれています.稲妻が襲う時,これらの条件は,機器を操作または保守する職員にとって追加の安全リスクを生む可能性があります.
P.S.
高電圧切断スイッチに関連するリスクを最小限にするために,適切な個人保護具の使用を含む適切な安全手順を遵守することが重要です.ロックアウトとタグアウトの手順に従って設備の操作と保守を資格のある訓練を受けた職員のみが許可されることを確保する.設備 の 定期 的 な 保守 や 試験 も,機器 の 故障 や 他 の 危険 の リスクを 減らす こと に 役立ち ます.
高電圧の電源隔離器の主な機能は,高電圧交流電源導体と支柱構造の間の電源隔離を供給することです.そして電導体の重さを支える高い電圧や電流に耐えるように設計され,電気弧や腐食に強い材料で作られています.陶器やポリマーなど.
状態:
1設置する最高高度は1000mを超えてはならない.
2周囲の気温は+40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.
3風圧は風速34m/sに相当する700Paを超えてはならない.
4隔離装置は 8度強度の地震に耐えられるはずです
5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.
6普通のタイプの隔離器は,ガス,煙,化学堆積,塩噴霧霧,塵,隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.
7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
