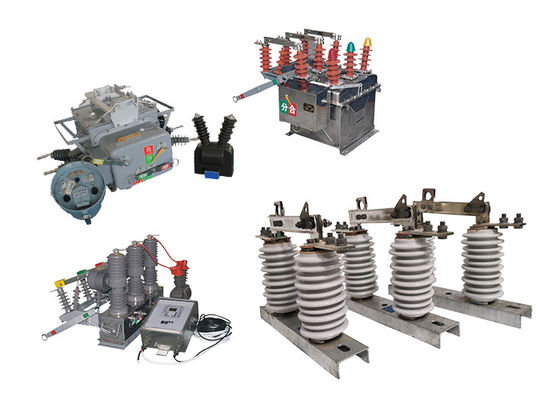

マックス 1250A 電気真空断路器で使用される屋外高電圧上空断路スイッチ クリームフックスティック
製品説明:
高電圧切断スイッチ (high voltage disconnect switch) とは,高電圧電源システムで,保守または安全目的のためにネットワークのセクションを隔離するために使用される電気スイッチの一種である.スイッチは,通常,ポールまたは他のサポート構造に搭載され,システムの残りの部分からヘアヘッド電源線を切り離すために使用されます.
高電圧切断スイッチは,高電圧と電流を処理するように設計されており,しばしば屋外に設置されています.彼らは,空気隙間によって分離されている固定と移動的な接触のセットで構成されています.スイッチが閉ざされた状態にあるとき,コンタクトは互いに接触し,電流が回路を通って流れることを可能にします.スイッチを開くと,コンタクトは分離されます.電流の流れを遮断し,電流をシステム全体から隔離する.
高電圧切断スイッチは電源システムの安全性と信頼性の重要な要素であり,様々な環境条件で動作するように設計されています.性能と安全性に関する業界基準を満たすことを保証するために,厳格な試験と認証要件の対象となる場合が多い..
高電圧切断スイッチは,通常,高電圧送電・配送システムで,保守や修理作業のためにネットワークのセクションを隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.
構造:
記述される製品は,ベース (プレート),ポスト・アイソレーター,導電部分,およびインターロック装置から構成される.ナイフはボルトを通してダイナミック接触ナイフヘッドにインストールされ,静的接触ヘッドと別々に接続されています圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.温度上昇を減らし,熱散の表面を増加させるこれはナイフの機械的強さを高め,短回路に対して動力的に熱的に安定させます.
コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクトナイフの静的ロックフックが開口ロック装置を構成する.ブレーキが閉じると,装置は自動ロック,ブレーキナイフが自重または電気力の作用によって落ちないようにします.これは原因なしにブレーキが開く可能性があります.
この製品は,電力の送電・配送システムで一般的に使用され,電力のネットワークの適切な機能を確保する上で重要な役割を果たします.これらのスイッチで作業する際には,適切な安全手順を遵守する必要があります.訓練を受けた人材のみが操作・保守を許可されるべきです.
記述される製品は,ベース (プレート),ポスト・アイソレーター,導電部分,およびインターロック装置から構成される.ナイフはボルトを通してダイナミック接触ナイフヘッドにインストールされ,静的接触ヘッドと別々に接続されています圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.温度上昇を減らし,熱散の表面を増加させるこれはナイフの機械的強さを高め,短回路に対して動力的に熱的に安定させます.
コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクトナイフの静的ロックフックが開口ロック装置を構成する.ブレーキが閉じると,装置は自動ロック,ブレーキナイフが自重または電気力の作用によって落ちないようにします.これは原因なしにブレーキが開く可能性があります.
この製品は,電力の送電・配送システムで一般的に使用され,電力のネットワークの適切な機能を確保する上で重要な役割を果たします.これらのスイッチで作業する際には,適切な安全手順を遵守する必要があります.訓練を受けた人材のみが操作・保守を許可されるべきです.
条件:
特徴:
1高電圧および電流処理能力:高電圧断線スイッチは,高電圧電源システムで一般的に見られる高電圧および電流を処理するように設計されています.通常は69kV以上で.
2固定・移動コンタクト:高電圧断線スイッチは,固定・移動コンタクトのセットがあり,空気隙間によって隔離されています.スイッチが閉じると,連絡先は互いに接触しているスイッチを開けると,コンタクトが分離し,回路を通る電流を中断します.
3手動または電動操作:高電圧切断スイッチは,特定のアプリケーションと要求に応じて,手動または電動で操作することができます.モーター式 スイッチ は,遠隔操作 を 可能 に する安全性と快適性を向上させる
4屋外設計:高電圧切断スイッチは屋外使用のために設計され,通常は鋼やアルミニウムなどの耐久性のある材料で作られています.厳しい環境 に 耐える よう に 造ら れ て いる極端な温度,風,雨,塵など
5視覚表示:高電圧断線スイッチには,開いた状態や閉じた状態を示す視覚表示がしばしばあります.操作者がスイッチの状態を迅速かつ簡単に決定することができます..
6セキュリティ機能: 高電圧断線スイッチは,電気による危険から労働者と一般市民を保護するためのセキュリティ機能で設計されています.システムの一部に 偶然接触するなどこの機能には,安全鍵,接地装置,警告ラベルが含まれます.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
