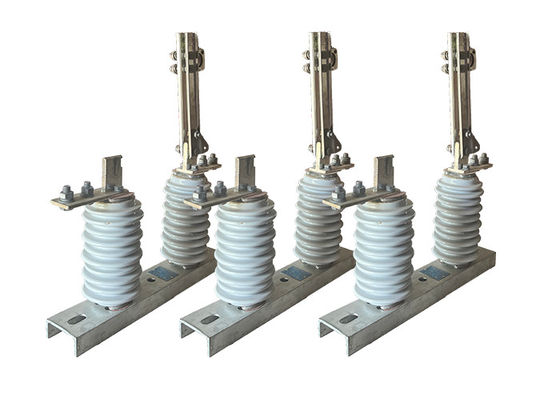

GB/T11022-2011 産業サブステーション1000Aの屋外真空断路器で使用される高電圧断路スイッチ

GB/T11022-2011 産業サブステーション1000Aの屋外真空断路器で使用される高電圧断路スイッチ

製品説明:

高電圧切断スイッチは,通常,高電圧伝送・配送システムで,保守・修理作業のためにネットワークの部分を隔離するために使用されます.電気 の 危険 から 保護 する 安全 装置 と も 使わ れ ますシステムの一部に偶然接触するなどです.

高電圧や電流に対応するように設計され,極端な気温,風などの厳しい環境にさらされる屋外に設置されています,耐久性のある材料から作られています 鋼やアルミなどです

高電圧切断スイッチは,特定のアプリケーションと要件に応じて,さまざまな種類と構成があります.例えば,いくつかの切断スイッチは,室内使用のために設計されています.他のものは屋外での使用に適しています手動で操作するように設計され,他のものは自動化され,遠隔操作が可能です.

高電圧切断スイッチは,回路を隔離する主な機能に加えて,他の重要な機能もあります.その状態の視覚的な表示 (開いているか閉ざされているか)隔離器が開いているとき電路が電源化されないようにします.

バクオム電源断片との関係:

屋外真空断路器と屋外高電圧断絶器の関係は,電気システムにおける互いを補完する役割にあります.

1電気回路中断:真空回路断片は,通常の動作または故障の場合,電気回路中断をします.流れを断ち切る主要な手段として機能します対照的に,切断隔離器は,保守または修理作業中に電源から回路を隔離するために使用されます.物理的に回路を開くことで,安全の追加の層を提供します.

2調整:高電圧電源システムでは,真空断路器と断断隔器は,しばしば協調して一緒に動作します.電流の流れを中断するために故障を検出し,トリッピングする責任があります切断隔離器は,電路を物理的に隔離し,切断の可視的な兆候を提供するために使用されます.

3セキュリティと保守: 断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断断切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.この装置は,電源を消し,安全で動作できるようにします. 一方,真空断路器は,通常の動作と故障の場合,システムを保護します.

特徴:

スイッチギア統合: 高電圧隔離スイッチは,通常,スイッチギアシステムに統合され,スイッチギアシステムには,断路器,ファイューズ,リレーなどの他の保護装置が含まれます.高電圧回路の包括的な制御と保護を可能にする安全かつ効率的な運用を保証する.

遠隔操作:多くの高電圧隔離スイッチは,遠隔操作機能で装備されており,集中位置から制御することができます.この機能は,危険性のある環境で手動操作の必要性をなくして,便利性と安全性を向上させます.

弧抑制: 高電圧隔離スイッチは,スイッチを開閉する際に電弧の形成と拡散を抑制するように設計されています.例えば,弧式降ろしや弧式消火室などスイッチや周辺機器にダメージを与えるリスクを最小限に抑え,電気事故の可能性を軽減します.

欠陥検出:一部の高電圧隔離スイッチには異常状態,例えば過度の電流や電圧などの異常状態を感知できる欠陥検出メカニズムが装備されています.そして自動開口スイッチを起動しますこの機能は,欠陥部分を迅速に隔離し,さらなる損傷を防ぐことで,回路の全体的な保護を強化します.

モジュラリティとスケーラビリティ: 高電圧隔離スイッチは,電気システムに簡単にインストール,交換,拡張できるようにモジュール化するように設計されています.柔軟性や拡張性を可能にしますシステムが変化する運用要件に適応できるようにする.

適用:

1維持・修理:断断スイッチは,維持・修理目的で電源線の一段を隔離するために使用されます.電気ショック の 危険 を 冒さ ず に メンテナンス スタッフ が 安全 に 働ける よう に する.

2負荷消去:電源過負荷が発生した場合,切断スイッチを使用して負荷を消去し,電源線または機器の損傷を防ぐことができます.

3断線スイッチは,短路や地故障などの故障の場合,電源線の一段を断線するために使用できます.ネットワークの他の部分に 障害が広がり,さらなる損傷を 引き起こさないようにします.

4切り替え操作:切断スイッチは,電源の接続や切断,またはネットワークの異なる部分への電源の再路由などの切り替え操作に使用されます.

5保護: 断線スイッチは,電源線や機器を損傷から保護するために,断路器やファイューズなどの他の保護装置と併用されることが多い.

6再生可能エネルギー:風力や太陽光などの再生可能エネルギー源の利用が増加するにつれて,これらの源を電力網から接続し,切り離すのに切断スイッチが使用されます.

状態:

1高さは1000mを超えない

2.環境気温:最大+40°C;最小:一般エリア -30°C,パラモス -40°C

3.風圧は700Paを超えない. (風速34m/sに対応する)

4地震の強度は8度を超えない.

5労働環境は頻繁に激しい振動がない.

6普通のタイプの隔離器の設置場所は,ガス,煙,化学堆積,塩噴霧霧霧,塵から遠ざかなければなりません.

隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性物質

7汚染防止型隔離器は,重度の汚い導電領域に適用されます.しかし,それは爆発物や火を引き起こす物質は,ないはずです.
