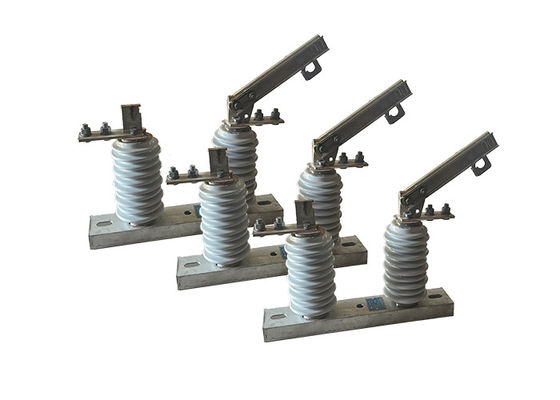

12kV 1000A ポータブル フックスティック操作切断スイッチ 外部サブステーションのためのセラミック 高電圧切断スイッチ

12kV 1000A ポータブル フックスティック操作切断スイッチ 外部サブステーションのためのセラミック 高電圧切断スイッチ

製品説明:

高電圧切断スイッチは,隔離スイッチとしても知られ,電気回路の部分を電源から切断または隔離するように特別に設計されています.電気回路に物理的な断絶をします.断線隔離器は,断路器のように弧を消す機能を提供していません.
高電圧電源システムでは,電源が電源を供給する高電圧切断スイッチ断路器は故障を検知し,電流を中断するトリッピングを担当します.切断隔離器は,物理的に回路を隔離し,切断の可視的な指示を与えるために使用されます..
高電圧隔離スイッチは,保守スタッフの安全を確保する上で重要な役割を果たします.切断隔離装置は,回路を開き,見える空気の隙間を提供するために操作されます.装置の電源を消し,安全に操作できるようにします.

適用:

高電圧切断スイッチは 電源伝送・配送システムの不可欠な部品ですネットワークの特定のセクションを保守や修理作業のために隔離できるようにするためまた,故障または他の異常状態の場合,ネットワークのセクションを隔離するために使用できます.

これらのスイッチは,高電圧と電流を処理するように設計されており,通常,ステンレス鋼,アルミニウム,銅などの耐久性のある素材で作られています.厳しい環境 に 耐える よう 設計 さ れ て いる極端な気温,強い風,豪雨など

高電圧切断スイッチには,エアブレイクスイッチ,オイル浸泡スイッチ,ガス隔離スイッチなど,いくつかの種類があります.エアブレイクスイッチは最も一般的なタイプです.スイッチを開けると物理的に分離するコンタクトセットを使用しますオイル浸泡スイッチは,通常高電圧アプリケーションで使用され,スイッチを開くときにアーチを防ぐためにオイルで満たされています.ガス 絶縁 スイッチ は,スイッチ の コンタクト を 絶縁 する ため に 硫黄 ヘクサ フロライド ガス を 用いるより小さくコンパクトなスイッチ設計が可能です.

高電圧切断スイッチは,適切な訓練を受けた資格のある人材によって操作および保守されなければならない.これらのスイッチを操作する際には安全手順を遵守しなければならない.適切なパーソナルプロテクションの使用と,機器の意外な電源化防止のためのロックアウト/タグアウト手順の遵守を含む.高電圧切断スイッチの定期的なメンテナンスとテストも,適切に機能し,安全に使用できるようにすることが重要です.

オペレーション:

1視覚表示: 高電圧断線スイッチは,位置指示灯や状態灯などの視覚表示装置を搭載し,スイッチの状態 (開いているか閉ざされているか) をはっきりと見ることができる.この 指示 は,操作 者 が スイッチ の 位置 を 素早く 特定 し,電源 を 供給 し て いる 回路 に 偶然 に 接触 する こと を 避ける ため に 役立つ.
2接続メカニズム:一部の高電圧切断スイッチは,特定の条件下で開くか閉じるのを防止する接続メカニズムが装備されています.例えば,スイッチは,スイッチを操作する前に回路の電源を消すことを要求する機械的または電気的インターロックを持つことができる.安全性を高める.
3遠隔操作: 高電圧切断スイッチは,制御システムまたはデバイスを使用して遠隔操作することができます.遠隔操作は,スイッチの近くにいる人材の必要性を最小限に抑えます.,電気による危険を軽減し,運用効率を向上させる.
4環境耐久性: 高電圧断線スイッチは,極端な温度,湿度,腐食的な環境などの厳しい環境に耐えるように設計されています.頑丈な囲みがあるかもしれません厳しい環境でも信頼性の高い動作と長寿を保証する密封剤とコーティング
5障害の検出と表示: 高電圧断線スイッチには障害の検出と表示メカニズムが組み込まれます.これらのシステムは,回路内の異常状態を検出できます.超電流や短回路など視覚的または音響的なアラームを設置し,潜在的な問題について操作者に警告し,迅速な対応を促進し,損害を最小限に抑える.

構造:

記述される製品は,ベース (プレート),ポスト・アイソレーター,導電部分,およびインターロック装置から構成される.ナイフはボルトを通してダイナミック接触ナイフヘッドにインストールされ,静的接触ヘッドと別々に接続されています圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.温度上昇を減らし,熱散の表面を増加させるこれはナイフの機械的強さを高め,短回路に対して動力的に熱的に安定させます.
コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクトナイフの静的ロックフックが開口ロック装置を構成する.ブレーキが閉じると,装置は自動ロック,ブレーキナイフが自重または電気力の作用によって落ちないようにします.これは原因なしにブレーキが開く可能性があります.
この製品は,電力の送電・配送システムで一般的に使用され,電力のネットワークの適切な機能を確保する上で重要な役割を果たします.これらのスイッチで作業する際には,適切な安全手順を遵守する必要があります.訓練を受けた人材のみが操作・保守を許可されるべきです.

安全 に 関する 助言:
