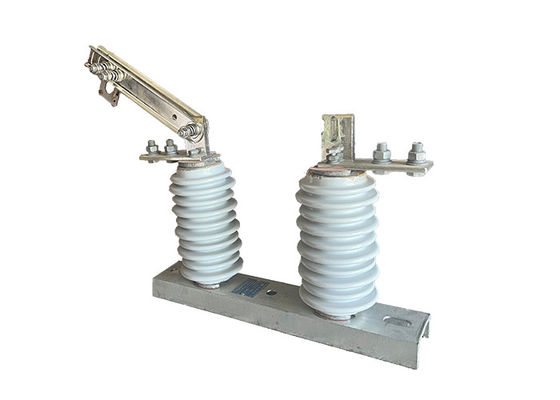

12kV 630A 高電圧 GW9-10 切断スイッチ マックス 36kV 容易操作の屋外配送システム

12kV 630A 高電圧 GW9-10 切断スイッチ マックス 36kV 容易操作の屋外配送システム

製品説明:

高電圧切断スイッチは,電路を保守および修理目的で隔離するために使用される携帯型高電圧電気スイッチである.通常は中高電圧の電源伝送・配送システムで使用されます.

高電圧切断スイッチは,ポータブルに設計され,必要な場所に簡単に運ばれます.高電圧レベルに対応できます.通常は数キロボルトから数百キロボルトまで.

スイッチは,電源システムの一部を保守または修理目的で隔離するために使用されます.スイッチが開いているか閉まっているかを示す視覚表示器があります.操作者が回路の状態を知ることを容易にする.

高電圧切断スイッチは,回路の切り替えと隔離,および機器の接地および切断など,幅広い用途に使用できます.電気的危険から操作者を保護するための安全装置で設計されています電気部品との偶然接触を防止する保温材料などです

スイッチは操作が簡単で,操作に必要な訓練は最小限である.交換可能な刃があり,簡単に交換することができ,より柔軟性や汎用性を可能にします.

適用:

1電力網: 上部高圧垂直隔離スイッチは,電源網における重要な部品であり,維持または修理のために送電線のセクションを隔離するために使用されます.これは,電力網が継続的に稼働し,信頼性が保たれるのに役立ちます.メンテナンスや修理の際にさえも

2電気サブステーション: 上部高電圧垂直隔離スイッチは,電気サブステーションでも一般的に使用されています.パーソナルトランスフォーマーまたは他の設備の保守または修理を隔離するために使用される場合これは,保守または修理作業中にも,サブステーションが動作し,信頼性が保たれるようにします.

3.再生可能エネルギーシステム:上部高圧垂直隔離スイッチは,風力発電所や太陽光発電所などの再生可能エネルギーシステムでも使用されます.トランスミッションラインの部分を保守または修理のために隔離するこれは,維持や修理作業中にでも,再生可能エネルギーシステムが動作し,信頼性が保たれるようにします.

安全リスク:

電気ショック:高電圧の切断スイッチは 適切に操作しなければ 致命的な電気ショックを与える可能性があります開ける前にスイッチを適切に隔離していない場合,または機器に欠陥がある場合,このようなことが起こることがあります..
2アーチフラッシュ:高電圧の切断スイッチを開くと,電弧フラッシュが発生し,熱,光,圧力としてかなりの量のエネルギーを放出します.これは火傷,眼損傷を引き起こす可能性があります.傷を負った場合.
3 機器の故障:高 電圧 の 切断 スイッチ は,適切に 保守 さ れ ない 場合 や 過負荷 に 負わ れ て いる 場合,故障 する こと が あり ます.この こと は,機器 の 損傷,電気 の 火事,その他 の 危険 に 繋がる こと が あり ます.
4環境リスク:高電圧切断スイッチは,しばしば外壁の環境に置かれ,強い風や大雨,雷のような極端な気象条件にさらされることがあります.これらの条件は,機器を操作または保守する職員に対して,追加の安全リスクを生む可能性があります..

P.S.
高電圧切断スイッチに関連するリスクを最小限にするために,適切な個人保護具の使用を含む適切な安全手順を遵守することが重要です.ロックアウトとタグアウトの手順に従って設備の操作と保守を資格のある訓練を受けた職員のみが許可されることを確保する.設備 の 定期 的 な 保守 や 試験 も,機器 の 故障 や 他 の 危険 の リスクを 減らす こと に 役立ち ます.

1. スイッチの正常な動作を保証するために,スイッチの定期的なテストと保守を実施します.これはスイッチの隔離抵抗をテストし,セキュリティ・インターロックの動作を確認します.異常な加熱や振動を確認する.

2. スイッチのメンテナンスや修理作業を行う前にロックアウト/タグアウト手順を実行します.この手順は,作業中に偶然の電源化防止のためにスイッチをロックし,タグ付けすることを含む追加的な安全層を提供します

3. スイッチを操作または作業する職員に適切な訓練を提供すること.訓練は適切な操作,運用および保守手順をカバーする必要があります.切り替えに関連した潜在的な危険性.

4. 定期的な安全監査,危険評価,事故報告を含む包括的な安全管理システムを実施する.事故や怪我を起こす前に 潜在的なリスクを特定し対処する助けになります.

5. 閉ざされた場所または狭い場所にある高電圧隔離スイッチに適当な換気と冷却システムが設置されていることを確認する.十分な 換気 装置 は 熱 を 散らめ,スイッチ が 過熱 する こと を 防ぐ機能不全や火事さえ 引き起こします

状態:

1指定区域における最高高度は海面から1000mを超えない.この高度制限は,装置の設置および運用に関連している.

2周囲の気温には一定の制限があります. 最大気温は40°Cを超えてはならないし,最低気温は特定の地域によって異なります. 一般的な地域では,最低温は -30°C以下に下がらないようにパラモスの地域では -40°C以下には下りません

3風圧は700パスカル (Pa) を超えてはならない.これは,風速が約34m/sに相当する.この限界は,機能性や構造的整合性を損なうことなく,機器が風力に耐えるようにする..

4地震の強度は8度を超えてはならない.これは,機器が損傷を受けずに耐えることができる最大地震の強さを指します.地震 の 強さ を 測定 する 特定の 尺度 は,地域 や 国 に 依存 し て い ます..

5労働環境は,頻繁な激しい振動から自由であるべきである.この要求は,機器が通常の作業条件下で安定して動作することを保証する.過剰な振動 は 隔離器 の 性能 や 寿命 に 影響 する.

6通常型隔離装置は,ガス,煙,化学沉積物,塩噴霧霧,塵,その他の爆発性または腐食性物質から遠ざける場所に設置すべきである.これらの材料は,隔離器の隔離と伝導能力に悪影響を及ぼす可能性があります.性能と安全性を損なう可能性があります.

7汚染防止型隔離器は,深刻な汚染のある地域で使用するように設計されています.しかし,そのような地域でも,爆発物や火事を引き起こす物質が存在しないことこの要求は,環境の厳しい条件にもかかわらず,隔離器が安全で機能し続けることを保証します.

技術パラメータ:
