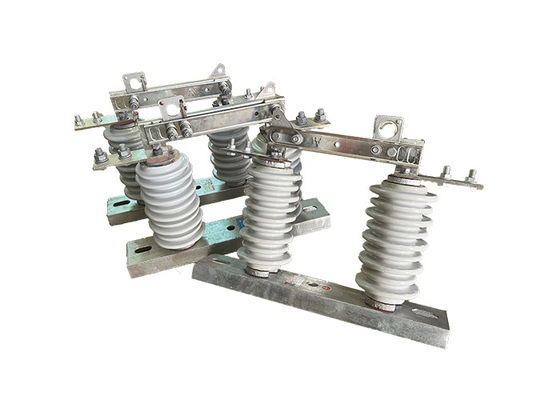

シングルフェーズ高電圧切断スイッチ 630A 12kV ポルセラン製 アウトドア切断スイッチ スマート操作

シングルフェーズ高電圧切断スイッチ 630A 12kV ポルセラン製 アウトドア切断スイッチ スマート操作

製品説明:

高電圧断線スイッチは,高電圧の電源伝送・配送システムで,電源源から電路を断線し,保守や修理のために使用されます.彼らは電源から回路を隔離するための手段を提供します労働者が電気ショックのリスクなく安全で作業を行うことができます.

高電圧切断スイッチの操作は,スイッチの刃や接触の開閉を制御する回転ポールを含みます. ポールを回転することによって,刃は取り付けられ,取り外されてもよい.このメカニズムは,スイッチの状態を手動で目に見えるように指示します.

操作者の安全を確保するために,断断スイッチのポールは,通常,ガラス繊維や複合材料などの導電性のない材料で作られています.システム内に存在する高電圧に対する隔離を供給するこの断熱装置は,スイッチを操作する際に操作者を電気ショックから保護します.

高電圧切断スイッチは,制御する回路の異なる電圧および電流評価に対応するために,さまざまな設計とサイズで利用できます.屋外 の 場所 の 柱 や 構造 に 装着 する こと が よく あり ます断路器やファイューズなどの他の保護装置と組み合わせると,切断スイッチは,隔離と保護の手段を提供することで,電気システムの全体的な安全性と信頼性に貢献します..

オペレーション:

高電圧切断スイッチは,正常な作業隔離距離を確保し,電導部分,隔離装置を固定するために,隔離装置を使用して,電導部品をベースから分離します.組み込みスイッチ装置としてベース. オープン状態では,正常な動作電圧に耐えるために,見える隙間と適切な断裂隔離距離があります. 閉ざされた状態では,通常の稼働電流と短回路の欠陥電流を確実に運ぶことができる専用の弧消し装置があるため,電圧が付いた回路を切り替えるのにのみ使用できますが,負荷はありません.開閉操作は,隔離フックを使用して,引くまたはインターロックで丸い穴をプッシュすることによって実行されます動的ロックフックが分離して静的ロックフックと結合する.

特徴:

1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.

2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..

3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.

4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,断路の隔離されたセクションをアースすることで追加の安全性を提供します.

5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防ぐ相互ロックメカニズムを装備しています..

6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.

適用:

1電気回路隔離: 高電圧電気隔離器は,主に保守または修理作業のために電源システムのセクションを隔離するために使用されます.これは,電気ショックまたは他の電気的危険性の危険がないと,作業員が孤立した回路で安全に働くことを可能にします..

2安全: 高電圧電気隔離器は,電気的危険から労働者と市民を保護するための安全装置としても使用されます.回路を隔離することによって,高電圧の電気隔離器は,システムの電源のある部品と偶然接触を防止し,電気事故のリスクを軽減します.

3障害防止: 高電圧の電気隔離器は,短回路や過負荷などの障害から電源システムを保護するためにも使用できます. システムの障害のあるセクションを隔離することで,高電圧の電源隔離装置は,故障がシステム他の部分に広がり,さらなる損傷を引き起こすのを防ぎます..

4切り替え: 高電圧の電気隔離器は,システム内の電流を制御する切り替え装置として使用できます. 隔離器を開くか閉めるかによって,電力流は,必要に応じてシステムの異なる部分に導かれる..

5試験: 高電圧の電池隔離器は,電路内の電圧や電流を測定したり,システムの他の部品の性能をテストしたりするなど,試験目的にも使用できます..

状態:

1設置する最高高度は1000mを超えてはならない.

2周囲の気温は+40°Cを超えてはならないし,一般の地域では -30°Cを下回らない.パラモス地域では -40°Cを下回らない.

3風圧は風速34m/sに相当する700Paを超えてはならない.

4隔離装置は 8度強度の地震に耐えられるはずです

5. 隔離装置は,頻繁に激しい振動がない場所に設置する必要があります.

6普通のタイプの隔離器は,ガス,煙,化学堆積,塩噴霧霧,塵,隔離器の隔離と伝導能力を深刻に影響する他の爆発性および腐食性のある材料.

7汚染防止型隔離装置は,非常に汚れた伝導領域で使用するのに適していますが,爆発物や火を起こす材料が含まれる領域には設置してはならない.

技術パラメータ:
