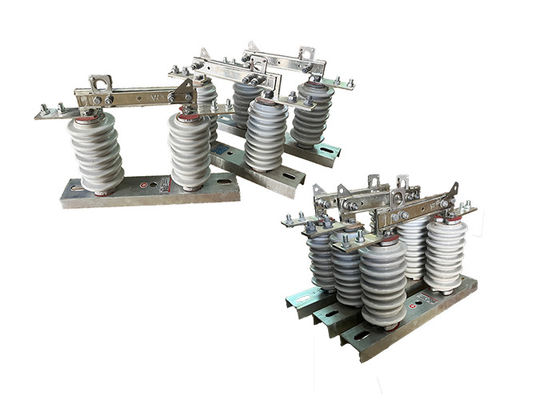

産業用高電圧切断スイッチ 単相空中線の保護のための切断スイッチ 700 Pa 風速
製品説明:
高電圧切断スイッチは,電源から回路を切断するために使用される電気スイッチである.通常は高電圧の電源送電・配電システムで使用され,電撃のリスクなしに設備の保守スタッフが安全に作業できるようにします..
高電圧切断スイッチは,電路をオンまたはオフにするポールを回して開いたり閉めたりできる刃やコンタクトを持っています.ポール通常,高電圧から操作者を隔離する非導電性材料を持っています.
高電圧切断スイッチは,制御する回路の電圧と電流の評価に応じて,さまざまなデザインとサイズがあります.防護 器具 は,しばしば 柱 や 構造 に 掛け られ,通常,他の 防護 器具 と 併用 さ れ て 用い られ ます電気システムの安全性と信頼性を確保するために,断路器やシューズなど.
適用する
1.回路隔離: 高電圧隔離スイッチは,保守,修理,または試験目的のために高電圧回路のセクションを隔離するために使用されます.スイッチを開けることで,部分がシステムから切断できる作業を安全に行うことができます.
2負荷スイッチ: 高電圧隔離スイッチは電流の流れを制御するために負荷スイッチとして使用できます.彼らは,負荷が比較的小さい状況で特に有用で,断路器やファイズを必要としない.
3オーバーヘッド・ライン・プロテクション: 高電圧隔離スイッチは,電流線に設置され,雷の衝撃やその他の電気障害から保護される.線路の一部を隔離することで装置の損傷を防止し,停電のリスクを軽減します.
4トランスフォーマー保護:高電圧隔離スイッチは,故障または過負荷の場合,電網から分離してトランスフォーマーを保護するためにも使用されます.スイッチを開けることで,トランスフォーマーがネットワークから切り離せるトランスフォーマーや他の機器の損傷を防ぐ.
安全リスク:
1.回路隔離: 高電圧隔離スイッチは,保守,修理,または試験目的のために高電圧回路のセクションを隔離するために使用されます.スイッチを開けることで,部分がシステムから切断できる作業を安全に行うことができます.
2負荷スイッチ: 高電圧隔離スイッチは電流の流れを制御するために負荷スイッチとして使用できます.彼らは,負荷が比較的小さい状況で特に有用で,断路器やファイズを必要としない.
3オーバーヘッド・ライン・プロテクション: 高電圧隔離スイッチは,電流線に設置され,雷の衝撃やその他の電気障害から保護される.線路の一部を隔離することで装置の損傷を防止し,停電のリスクを軽減します.
4トランスフォーマー保護:高電圧隔離スイッチは,故障または過負荷の場合,電網から分離してトランスフォーマーを保護するためにも使用されます.スイッチを開けることで,トランスフォーマーがネットワークから切り離せるトランスフォーマーや他の機器の損傷を防ぐ.
安全 に 関する 助言:
1高電圧評価:高電圧隔離スイッチは,通常数千ボルトから数十万ボルトまでの高電圧に対応するように設計されています.
2頑丈な構造: 高電圧隔離スイッチは,通常,ポルセランやポリマーなどの電気弧,腐食,および他の形態の損傷に強く抵抗する材料で作られています..
3.アーチスチャート:多くの高電圧隔離スイッチは,電弧によって発生する熱を散布し,スイッチの損傷を防ぐのに役立つアーチスチャートで設計されています.
4. アーススイッチ:一部の高電圧隔離スイッチにはアーススイッチが装備されており,断路の隔離されたセクションをアースすることで追加の安全性を提供します.
5接続装置: 保守作業中にスイッチが偶然閉まるのを防ぐため多くの高電圧隔離スイッチは,すべての安全手順が遵守されるまでスイッチが閉まるのを防ぐ相互ロックメカニズムを装備しています..
6高電圧隔離スイッチには,ライトやフラグなどの視覚表示も含まれます.スイッチが開いた状態か閉じた状態か明確に示す.
構造:
この製品は,ベース (プレート),ポスト・insulator,導電部分とインターロック装置で構成されています.ナイフの一端は,ボルトを通してダイナミック・コンタクト・ナイフヘッドに設置されています.ナイフの反対端は静的接触頭と別々に接続されている.圧縮スプリングの圧力によって両側が良好な接触状態を維持されます.各ナイフはスロット型のもので,ナイフの熱散布表面を増加させるだけでなく,温度の上昇を減らすことも有利です短回路に対する動的熱安定性を向上させる.コンタクトナイフの回転しない端に設置された相互ロック部品と,コンタクト上の静的ロックフックが,開口ロック装置を構成する.,ブレーキを閉じると自動ロックし,ブレーキナイフが自分の重量や電力の作用で落ちないようにする原因なくブレーキを開けること.
技術パラメータ:
| シリアルナンバー | パラメータ | ユニット | データ | |||||||||
| 1 | 定位電圧 | kV | 12 | |||||||||
| 2 | 定位電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | A について | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 1250 | |||||||||||
| 3 | 4s 短時間耐電流 | モデル番号 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-315 | 80 | |||||||||||
| 4 | 定位隔熱レベル | 雷波 抵抗電圧 (ピーク) | 極から地球へ (ポジティブとネガティブ) |
kV | 75 | |||||||
| 骨折 (ポジティブとネガティブ) |
85 | |||||||||||
| 工業用周波数 抵抗電圧 (一分) (実価) |
乾燥試験/湿度試験 | 極から地球へ | 42 (乾燥した) 34 (湿) |
|||||||||
| 骨折 | 48 (乾燥) | |||||||||||
| 48 (乾燥) | ||||||||||||
| 48 (乾燥) 40 (湿) |
||||||||||||
| 5 | 主回路抵抗 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | メカニカルライフタイム | 時数 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
