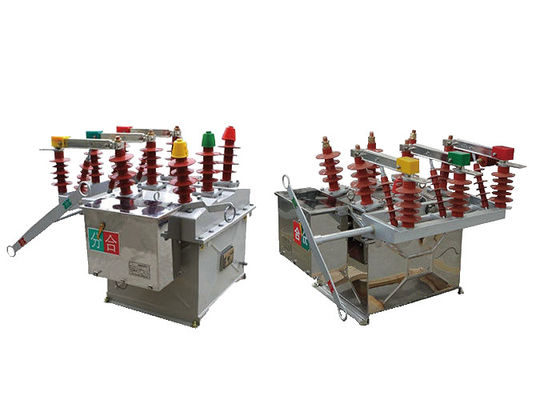

ZW8シリーズ 自動真空断路器 AC 高電圧 3相 3極断路器 断路器 スイッチ
製品説明:
ZW8-12自動真空断路器は,高電圧スイッチ装置の屋外使用のために設計された特定のタイプの断路器である.特別に適した 3 段階のAC 屋外高電圧スイッチ機器の 12kV の名電圧と名周波数 50Hz.
ZW8-12 断路器の主な機能は,10kVの都市および農村電力網の配送システムを制御し保護することです.負荷の電流をオンまたはオフに切り替えるだけでなく,電源システムで発生するショート回路の欠陥電流を中断する責任.
真空断路器として,切換作業中に開くとき形成される弧を消すために真空断路器を使用します.真空中断器は,信頼性の高い弧中断能力を提供し,高い介電性強度と優れた電気性能で知られています.
ZW8-12 断路器は,電源システムで最も広く使用され,成熟し,安定した製品の一つと考えられています.これは,それが成功の長い歴史を持っていることを意味しています.広範囲にわたる現場展開厳格なテストを受け,性能と安全性に関する必要な業界基準を満たしています.
特徴:
1.ZW8-12自動真空断路器は,汚染防止能力で設計されています.これは,高レベルの汚染環境でも信頼性のある動作を可能にします.濃い塵や工業排出量が多い地域など内部隔熱は,そのような汚染に耐え,必要な隔熱レベルを維持するように設計されています. さらに,断路器は,空気とエポキシ樹脂複合隔熱を使用します.絶縁性能を向上させ,断片器の全体的な性能を向上させる.
2断路器はミサイルエネルギー貯蔵装置を搭載している.この 動作 メカニズムは,スライク断片 の コンタクト を 開か 閉める ため に 迅速 に 放出 できる 機械 的 エネルギー を 貯蔵 するミサイルのエネルギー貯蔵メカニズムは 効率的で信頼性の高い操作のために設計されており, 快速で効果的なスイッチを保証します.
3. ZW8-12 断路器は,片側 (左側) または両側分離スイッチを装備することができる.これは,スイッチ装置システムにスイッチブレーカーの配置と設置に柔軟性を可能にしますさらに,電圧測定および制御目的に使用される外部PT (ポテンシャルトランスフォーマー) を装備することができます.外部PTは,正確な電圧モニタリングを容易にし,高電圧システムにおける断路器の適切な機能を確保するのに役立ちます.
利点:
1. これはCT23型スプリングエネルギー貯蔵操作メカニズムを装備しています. エネルギー貯蔵,開閉はモーターまたは手動で達成できます.
2.ZW8-12GはZW8-12ブレーカーと分離器から構成され,組み合わせブレーカーと呼ばれるもので,セクションライザーとして使用できます.
3.断片器の構造は,タンクに組み込まれた3相,金属タンクに閉じ込められた3相真空弧消し室,各相間隔と各相間隔の隔離材料がSMCで作られています.
4.信頼性の高い性能と高い隔熱強度
条件:
1環境温度: 断路器は, -15°Cから+40°Cの温度範囲内で動作するように設計されています.これは, -15°C から +40°C まで 低温 の 環境 で 効果的に 機能 する こと を 意味 し ます..
2風圧: 断路器は,風速34m/sに相当する最大700Paの風圧に耐える.この回路断片が安定し,強い風の影響を受けないことを保証します.
3高さ: サーキットブレーカーは,海面から1000mまでの高さで設置するのに適しています.この高さ範囲内で信頼性のある動作のために設計されています.
4震動強度: 断路器は,震動強度スケールで最大8の強度レベルでの地震活動に耐えるように設計されています.このレベルまで 地震の振動の影響を受けない状態で 動作し続けることを保証します.
技術パラメータ:
| エリアル | パラメータ | ユニット | データ | ||||||||
| 1 | 定数電圧 | kV | 12 | ||||||||
| 2 | 定数隔熱レベル | 1分 工業周波数 耐電圧 | ドライテスト | 42 | |||||||
| 湿度試験 | 34 | ||||||||||
| 雷波抵抗電圧 (ピーク) | 75 | ||||||||||
| 3 | 定位電流 | A について | 630 | ||||||||
| 4 | 短回路断断電電量 | kA | 20 | ||||||||
| 5 | 座標短路断断電回数 | 時間 | 30 | ||||||||
| 6 | 短路切換電流 (ピーク) | kA | 50 | ||||||||
| 7 | 定数ピーク 耐電流 | 50 | |||||||||
| 8 | 定数短時間 耐電流 | 20 | |||||||||
| 9 | 短回路の定数持続時間 | S | 4 | ||||||||
| 10 | 休憩時間 (分離刺激分離) |
最大稼働電圧 | ms | 15〜50 | |||||||
| 定数稼働電圧 | 30〜60 | ||||||||||
| 最低の稼働電圧 | |||||||||||
| 11 | 閉店時間 | 25〜50 | |||||||||
| 12 | 完全に切断する時間 | ≤100 | |||||||||
| 13 | 弧の燃焼時間 | ≤20 | |||||||||
| 14 | メカニカル寿命 | 時間 | 10000 | ||||||||
| 15 | 閉じる機能 | J | 70 | ||||||||
| 16 | エネルギー貯蔵モーターの名乗入力電源 | W | <250 | ||||||||
| 17 | 定数稼働電圧/定数補助回路電圧 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 定位電圧でのエネルギー貯蔵時間 | S | <10 | ||||||||
| 19 | 超電流分離器 | 定位電流 | A について | 5 | |||||||
| 離縁電流の精度 | % | ±10 | |||||||||
