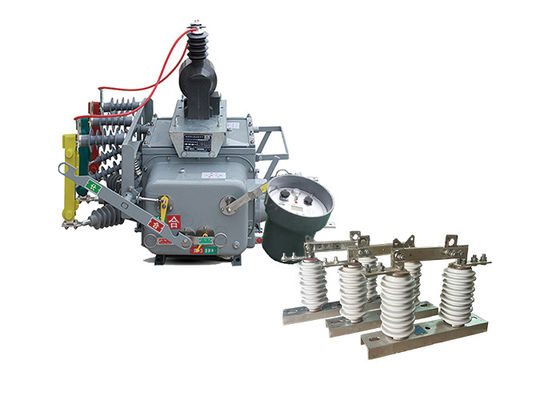

12kV 50Hz 高電圧真空断路器 GB1984-2003 制御器付き フックスティックスイッチ付き 屋外断路器

12kV 50Hz 高電圧真空断路器 GB1984-2003 制御器付き フックスティックスイッチ付き 屋外断路器


製品説明:


ZW20-12(F) オートマティック真空断路器は,真空断路器,真空負荷スイッチ,再閉器,およびセクションライザーの機能を組み合わせる汎用的でスマートなデバイスです.10kVと13kVの配送ネットワークで使用するために設計されています特に都市と農村の電力網では
ZW20-12(F) 断路器の主な部品には真空断路器,CH-40制御器,および外部電圧トランスフォーマーが含まれます.電気回路を中断し,作る責任がありますCH-40コントローラがインテリジェントな保護と制御機能を備えている間,外部電圧トランスフォーマーが制御とモニタリング目的の精密な電圧測定に役立ちます.

GW9-10 フックスティックスイッチは,電網またはシステムの一部を,保守または修理目的で,他の部分から隔離するように設計された電気スイッチである.通常,高電圧電源伝送および配送システムで使用されます..

スイッチが開いているとき,スイッチが開いているとき,スイッチが開いているとき,システムの一部をネットワークの他の部分から物理的に切り離します電気の流れを阻害する

高電圧切断スイッチは,通常600Vから765,000Vの電圧で動作するように設計され,手動または自動で操作することができます.通常はサブステーションや電源柱に設置されます電力網のインフラストラクチャの重要な構成要素です


GW9-10シリーズの隔離スイッチが真空断路器と使用できる場合の使用のダブル効果.



制御装置の特徴:

インテリジェント・ターミナル・コントローラには,保護,自動制御,検査/問い合わせ,通信,ソフトウェア管理などの機能がある.

1機能が包括的です

• 回路保護,リモコン制御,アラーム,リモコンモニタリングなどの様々な機能を完璧に実装します.

2低コストと実用性

• GSMネットワークに通信ハードウェアの投資は必要ありません. SIMカードを購入してSMSサービスを起動するだけです.

3複数のセキュリティ対策:

• 指定 の 携帯電話,情報 の 暗号化,パスワード の 確認,その他 の セキュリティ 対策 を 使用 する.

• GSM モジュールは携帯電話番号を指定し,接続された電話からのコマンドのみを受け入れることができます.

• リモコンや他のコマンドの通信メッセージは暗号化されています.

• システム制御の安全性を確保し,誤操作を防ぐために,事前に設定された確認実行確認リモコン制御方法に従います.

4シンプルなシステム構成:

•通信線やデバッグ通信線を設置する必要はありません.

SMS インテリジェント モニタリング 端末を正しくインストールし,SIM カードを挿入し,指定された携帯電話番号を設定すると,システムが起動します.

5携帯監視 いつでも どこでも

• リアルタイムのモニタリングと表示は,モニタリングのためにスタッフを配置する必要なく,信号を持つ任意の場所で行うことができます.




適用:

1鉱山作業: ZW20スイッチは,地下および地表鉱山における電気機器および電力配送ネットワークを制御および保護するために鉱山作業に使用されます.

2.データセンター:このスイッチは,重要なITインフラストラクチャの信頼性の高い電力配給と保護を確保するためにデータセンターで使用されます.効率的な負荷切換と電気障害に対する保護.

3石油・ガス産業:ZW20スイッチは,精製工場,パイプライン,オフショアプラットフォームの電気機器の制御と保護のために,石油・ガス産業で適用されています.

4インフラストラクチャプロジェクト: スイッチは,空港,港,スタジアムなどの様々なインフラストラクチャプロジェクトで,信頼性の高い電力配送と保護のために使用されています.

5水と排水処理施設: ZW20スイッチは,水と排水処理施設で使用され,ポンプステーション,処理施設,配送ネットワーク.




特徴:

1汚染に強い耐性,高低温耐性,燃焼や爆発の危険性がない.

2完全に閉ざされた構造で,封筒内にSF6ガスで満たされ,密封性能が優れているため,高温や湿度のある地域で使用できます.

3. 情報分析のためにインテリジェントコントローラーに電流を出力するための電流変圧器 (CT) で装備.変換比は調節可能.そして接続端末は対応する端末ソケットに接続できます.

4操作メカニズムは革新的でシンプルで,小型で軽量で,安全で信頼性の高い操作を保証します.

5外側の外蓋には"エネルギー貯蔵" "開いた状態"と"閉ざされた状態"の 顕著な指標があります




技術パラメータ:

ZW20-12 (F)
